首页进口晶振爱普生石英晶振CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm

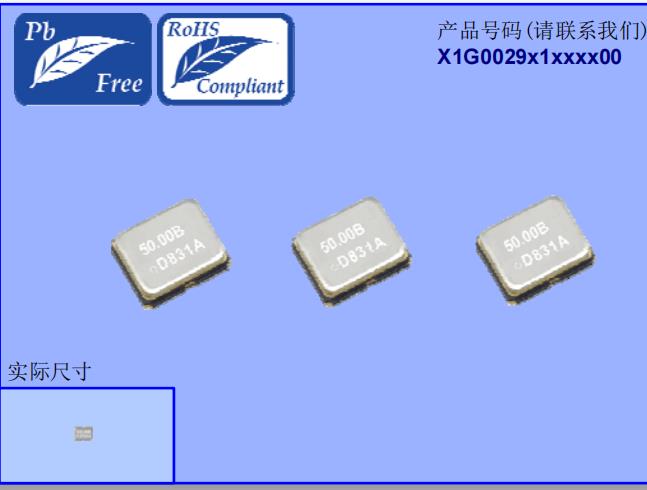

CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm

产品型号：84850744
晶振频率：50MHZ
晶振尺寸：2.5*2.0*0.9mm
产品应用： CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm，尺寸为2520mm,频率50MHZ,电压2.7~3.6V,工作温度-20to70C,支持CMOS输出,日本爱普生晶振，进口晶振，2520mm有源振荡器，SPXO晶体振荡器，CMOS输出晶振，低抖动晶振，...

CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm，尺寸为2520mm,频率50MHZ,电压2.7~3.6V,工作温度-20to70°C,支持CMOS输出,日本爱普生晶振，进口晶振，2520mm有源振荡器，SPXO晶体振荡器，CMOS输出晶振，低抖动晶振，高质量晶振，无线设备晶振，网络晶振，可穿戴设备晶振，仪器仪表晶振，蓝牙模块晶振，X1G0029210043晶振。
X1G0029210008有源振荡器产品主要应用无线设备，网络产品，可穿戴设备，仪器仪表，以及蓝牙模块等领域。CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm

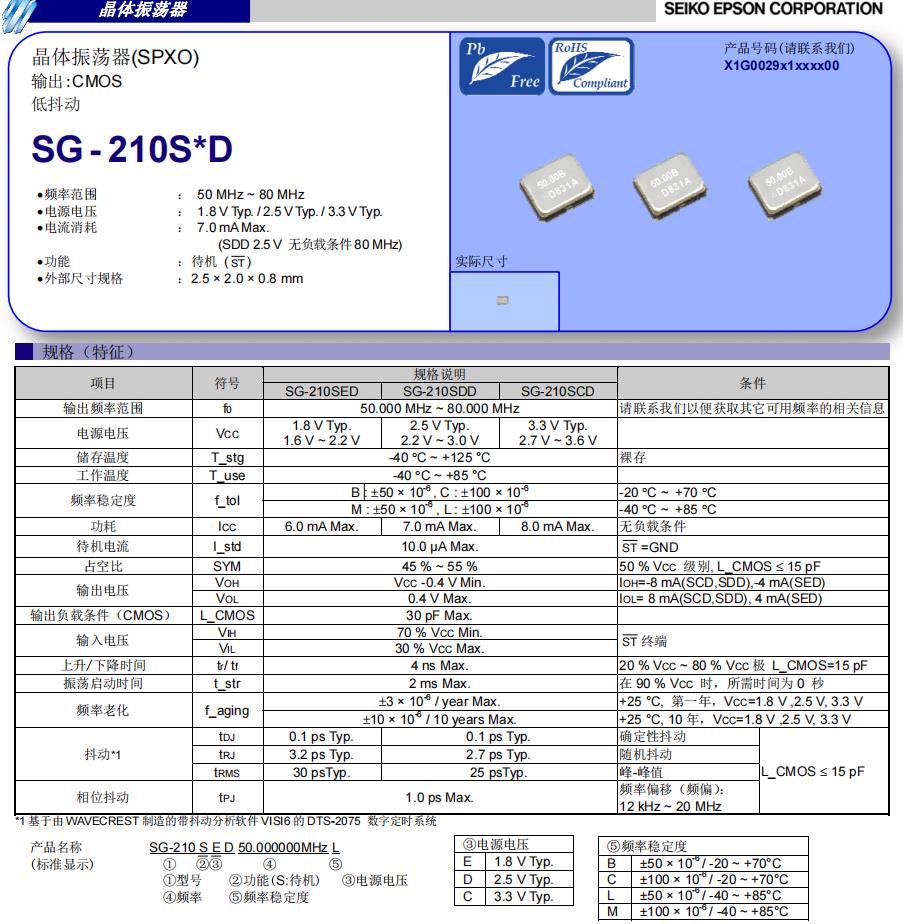

项目

符号

规格说明

条件

SG-210SED

SG-210SDD

SG-210SCD

输出频率范围

50.000 MHz ~ 80.000 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8 V Typ.
1.6 V ~ 2.2 V

2.5 V Typ.
2.2 V ~ 3.0 V

3.3 V Typ.
2.7 V ~ 3.6 V

储存温度

T_stg

-40 oC ~ +125 °C

裸存

工作温度

T_use

-40 oC ~ +85 °C

频率稳定度

f_tol

B : 50 × 10-6 , C : 100 × 10-6

-20 oC ~ +70 oC

M : 50 × 10-6 , L : 100 × 10-6

-40 oC ~ +85 oC

功耗

ICC

6.0 mA Max.

7.0 mA Max.

8.0 mA Max.

无负载条件

待机电流

I_std

10.0 µA Max.

ST =GND

占空比

SYM

45 % ~ 55 %

50 % VCC 级别, L_CMOS 15 pF

输出电压

VOH

VCC -0.4 V Min.

IOH=-8 mA(SCD,SDD),-4 mA(SED)

VOL

0.4 V Max.

IOL= 8 mA(SCD,SDD), 4 mA(SED)

输出负载条件(CMOS)

L_CMOS

30 pF Max.

输入电压

VIH

70 % VCC Min.

ST 终端

VIL

30 % VCC Max.

上升/下降时间

tr/ tf

4 ns Max.

20 % VCC ~ 80 % VCC 极 L_CMOS=15 pF

振荡启动时间

t_str

2 ms Max.

在 90 % VCC 时，所需时间为 0 秒

频率老化

f_aging

3 × 10-6 / year Max.

+25 °C, 第一年， VCC=1.8 V ,2.5 V, 3.3 V

10 × 10-6 / 10 years Max.

+25 °C, 10 年， VCC=1.8 V ,2.5 V, 3.3 V

抖动*1

0.1 ps Typ.

确定性抖动

L_CMOS 15 pF

3.2 ps Typ.

2.7 ps Typ.

随机抖动

RMS

30 psTyp.

25 psTyp.

峰-峰值

相位抖动

1.0 ps Max.

频率偏移(频偏)：
12 kHz ~ 20 MHz

X1G0029210069晶振特点

欧美共用:50mhz~80mhz

情况电源:1.8vtyp . /2.5vtyp. /3.3vtyp。

电流消耗:7.0 ma max。

(sdd2.5V无负载条件80mhz)

功能:待机(st)

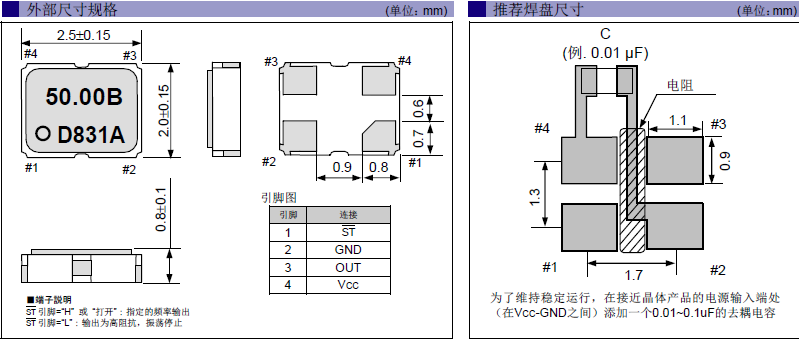

外部尺寸规格:2.5×2.0×0.8mm
更多相关爱普生晶振型号

编码	品牌	型号	频率	尺寸	输出方式	电源电压	工作温度
X1G0029210002	爱普生晶振	SG-210SCD	75.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210008	爱普生晶振	SG-210SCD	75.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210017	爱普生晶振	SG-210SCD	74.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210019	爱普生晶振	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210022	爱普生晶振	SG-210SCD	62.500000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210029	爱普生晶振	SG-210SCD	61.895900 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210036	爱普生晶振	SG-210SCD	66.666600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210038	爱普生晶振	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210042	爱普生晶振	SG-210SCD	60.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210043	爱普生晶振	SG-210SCD	60.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210048	爱普生晶振	SG-210SCD	80.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210053	爱普生晶振	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210058	爱普生晶振	SG-210SCD	74.176000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210061	爱普生晶振	SG-210SCD	66.666700 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210062	爱普生晶振	SG-210SCD	66.660000 MHz	2.50 x 2.00 x 0.90 mm	CMOS输出晶振	2.700 to 3.600 V	-40 to 85 °C
X1G0029210064	爱普生晶振	SG-210SCD	66.666000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210065	爱普生晶振	SG-210SCD	74.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210069	爱普生晶振	SG-210SCD	50.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210072	爱普生晶振	SG-210SCD	63.710000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210079	爱普生晶振	SG-210SCD	72.578300 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210080	爱普生晶振	SG-210SCD	63.111600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210082	爱普生晶振	SG-210SCD	62.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210083	爱普生晶振	SG-210SCD	59.800000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210085	爱普生晶振	SG-210SCD	63.360000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210086	爱普生晶振	SG-210SCD	50.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210087	爱普生晶振	SG-210SCD	54.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210088	爱普生晶振	SG-210SCD	77.700000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210094	爱普生晶振	SG-210SCD	63.071918 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
