            • 首页进口晶振爱普生石英晶振X1G004171002100|SG-210STF|13MHZ|CMOS

              X1G004171002100|SG-210STF|13MHZ|CMOS

            • 产品型号：56026855
            • 晶振频率：13MHZ
            • 晶振尺寸：2.5*2.0*0.5mm
            • 产品应用： X1G004171002100|SG-210STF|13MHZ|CMOS，是一款优质的SPXO有源振荡器，型号为SG-210STF，尺寸2520mm，频率13MHZ，电压1.600to3.600V，支持输出CMOS，工作温度-40to+85C，有源贴片晶振，石英晶体振荡器，无线模块晶振，...

                 X1G004171002100|SG-210STF|13MHZ|CMOS，是一款优质的SPXO有源振荡器，型号为SG-210STF，尺寸2520mm，频率13MHZ，电压1.600to3.600V，支持输出CMOS，工作温度-40to+85°C，有源贴片晶振，石英晶体振荡器，无线模块晶振，智能产品晶振，采用先进的生产技术制作出来，具备高质量高性能低电压的特点，比较适合用于物联网，智能家居，无线网络，测试和测量设备等领域。
                爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建晶振产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,并利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.X1G004171002100|SG-210STF|13M|CMOS

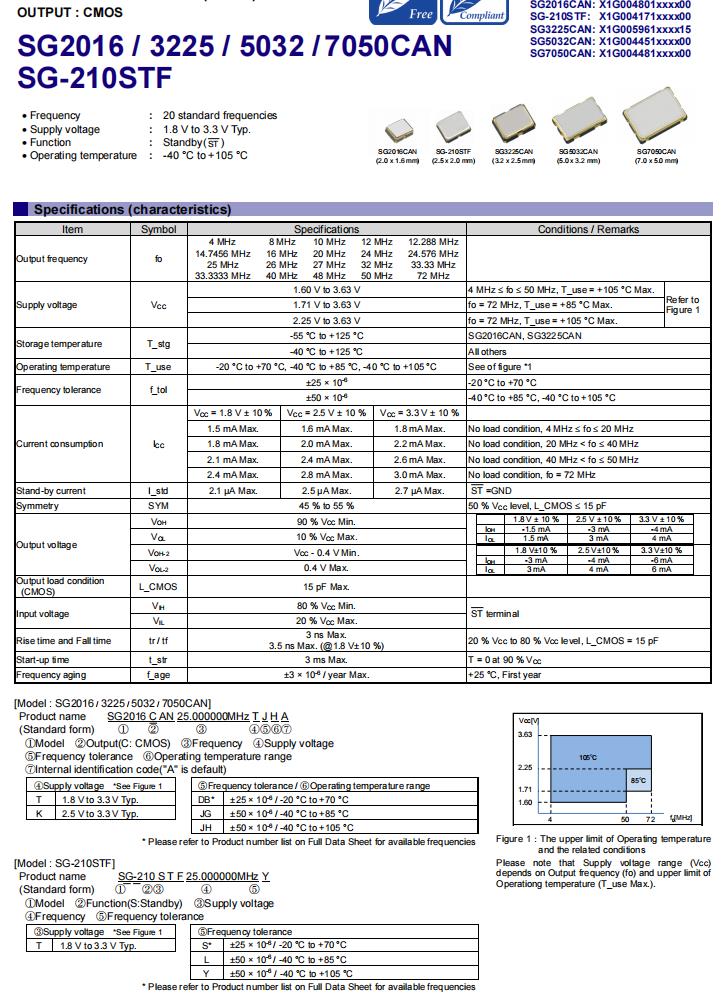

            X1G004171002100|SG-210STF|13MHZ|CMOS  参数表
            项目 符号 规格说明 条件
            输出频率范围 fo 4 MHz
            14.7456 MHz
            25 MHz
            33.3333 MHz            		 8 MHz
            16 MHz
            26 MHz
            40 MHz            		 10 MHz
            20 MHz
            27 MHz
            48 MHz            		 12 MHz
            24 MHz
            32 MHz
            50 MHz            		 12.288 MHz
            24.576 MHz
            33.33 MHz
            72 MHz
            电源电压 VCC 1.60 V to 3.63 V 4 MHz ≤ fo ≤ 50 MHz, T_use = +105 °C Max . Refer to
            Figure 1
            1.71 V to 3.63 V fo = 72 MHz, T_use = +85 °C Max.
            2.25 V to 3.63 V fo = 72 MHz, T_use = + 105 °C Max.
            储存温度 T_stg -55 °C to +125 °C SG2016CAN, SG3225CAN
            -40 °C to +125 °C All others
            工作温度 T_use -20 °C to +70 °C, -40 °C to +85 °C, -40 °C to + 105 °C See of figure *1
            频率公差 f_tol ±25 × 10-6 -20 °C to +70 °C
            ±50 × 10-6 -40 °C to +85 °C, -40 °C to + 105 °C
            电流消耗 ICC VCC  = 1.8 V ± 10 % VCC  = 2.5 V ± 10 % VCC  = 3.3 V ± 10 %
            1.5 mA Max. 1.6 mA Max. 1.8 mA Max. No load condition, 4 MHz ≤ fo ≤ 20 MHz
            1.8 mA Max. 2.0 mA Max. 2.2 mA Max. No load condition, 20 MHz < fo ≤ 40 MHz
            2.1 mA Max. 2.4 mA Max. 2.6 mA Max. No load condition, 40 MHz < fo ≤ 50 MHz
            2.4 mA Max. 2.8 mA Max. 3.0 mA Max. No load condition, fo = 72 MHz
            待机电流 I_std 2.1 µA Max. 2.5 µA Max. 2.7 µA Max.
            ST =GND
            占空比 SYM 45 % to 55 % 50 % VCC  level , L_CMOS ≤ 15 pF
            输出电压 VOH 90 % VCC  Min .     1.8 V ± 10 % 2.5 V ± 10 % 3.3 V ± 10 %
            VOL 10 % VCC  Max.    IOH - 1.5 mA -3 mA -4 mA
                IOL 1.5 mA 3 mA 4 mA
            VOH-2 VCC - 0.4 V Min .     1.8 V± 10 % 2.5 V± 10 % 3.3 V± 10 %
            VOL-2 0.4 V Max.    IOH -3 mA -4 mA -6 mA
                IOL 3 mA 4 mA 6 mA
            输出负载状态
            (CMOS)            		 L_CMOS 15 pF Max.
            输入电压 VIH 80 % VCC  Min . ST terminal
            VIL 20 % VCC  Max.
            上升时间和下降时间 tr / tf 3 ns Max.
            3.5 ns Max . (@1.8 V± 10 %)            		 20 % VCC to 80 % VCC  level, L_CMOS = 15 pF
            振荡启动时间 t_str 3 ms Max. T = 0 at 90 % VCC
            频率老化 f_age ±3 × 10-6 / year Max. +25 °C, First year

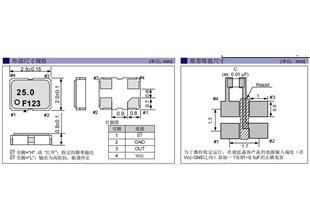

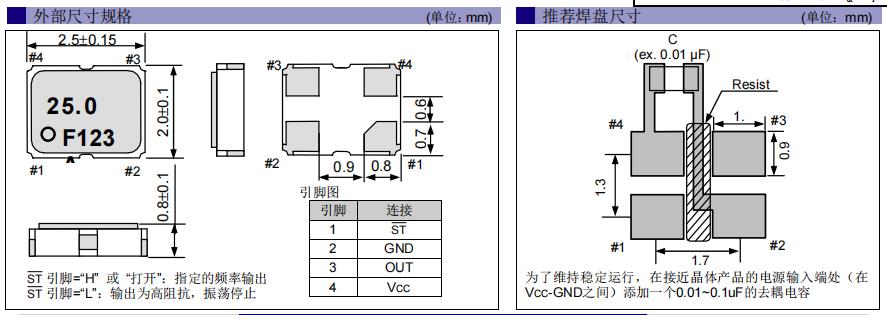

            X1G004171002100|SG-210STF|13MHZ|CMOS  尺寸图
            编码 品牌 型号 频率 尺寸 输出方式 电源电压 工作温度
            X1G0041710002 爱普生石英晶振 SG-210STF 33.300000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710005 爱普生石英晶振 SG-210STF 1.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710006 爱普生石英晶振 SG-210STF 1.843200 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710007 爱普生石英晶振 SG-210STF 2.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710008 爱普生石英晶振 SG-210STF 3.686400 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710009 爱普生石英晶振 SG-210STF 4.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710010 爱普生石英晶振 SG-210STF 4.096000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710011 爱普生石英晶振 SG-210STF 5.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710012 爱普生石英晶振 SG-210STF 6.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710013 爱普生石英晶振 SG-210STF 6.144000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710014 爱普生石英晶振 SG-210STF 7.372800 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710015 爱普生石英晶振 SG-210STF 8.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710016 爱普生石英晶振 SG-210STF 10.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710017 爱普生石英晶振 SG-210STF 11.289600 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710018 爱普生石英晶振 SG-210STF 12.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710019 爱普生石英晶振 SG-210STF 12.288000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710020 爱普生石英晶振 SG-210STF 12.500000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710021 爱普生石英晶振 SG-210STF 13.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710022 爱普生石英晶振 SG-210STF 13.500000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710023 爱普生石英晶振 SG-210STF 13.560000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710024 爱普生石英晶振 SG-210STF 14.318180 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710025 爱普生石英晶振 SG-210STF 14.745600 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710026 爱普生石英晶振 SG-210STF 15.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710027 爱普生石英晶振 SG-210STF 16.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710028 爱普生石英晶振 SG-210STF 19.200000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710029 爱普生石英晶振 SG-210STF 20.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710030 爱普生石英晶振 SG-210STF 22.579200 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710031 爱普生石英晶振 SG-210STF 24.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710032 爱普生石英晶振 SG-210STF 24.576000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710033 爱普生石英晶振 SG-210STF 25.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710034 爱普生石英晶振 SG-210STF 26.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710035 爱普生石英晶振 SG-210STF 27.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710036 爱普生石英晶振 SG-210STF 27.120000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710037 爱普生石英晶振 SG-210STF 28.636360 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710038 爱普生石英晶振 SG-210STF 29.491200 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710039 爱普生石英晶振 SG-210STF 30.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710040 爱普生石英晶振 SG-210STF 32.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710041 爱普生石英晶振 SG-210STF 33.333000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710042 爱普生石英晶振 SG-210STF 36.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710043 爱普生石英晶振 SG-210STF 37.400000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710044 爱普生石英晶振 SG-210STF 38.400000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710045 爱普生石英晶振 SG-210STF 40.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710046 爱普生石英晶振 SG-210STF 48.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710047 爱普生石英晶振 SG-210STF 50.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710048 爱普生石英晶振 SG-210STF 52.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710049 爱普生石英晶振 SG-210STF 54.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710052 爱普生石英晶振 SG-210STF 8.192000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 85 °C
            X1G0041710055 爱普生石英晶振 SG-210STF 26.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -20 to 70 °C
            X1G0041710059 爱普生石英晶振 SG-210STF 25.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 105 °C
            X1G0041710069 爱普生石英晶振 SG-210STF 8.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 105 °C
            X1G0041710075 爱普生石英晶振 SG-210STF 33.333300 MHz 2.50 x 2.00 x 0.90 mm CMOS有源晶振 1.600 to 3.600 V -40 to 105 °C
