四脚贴片型的无源石英晶体,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于电子数码,无线网络最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

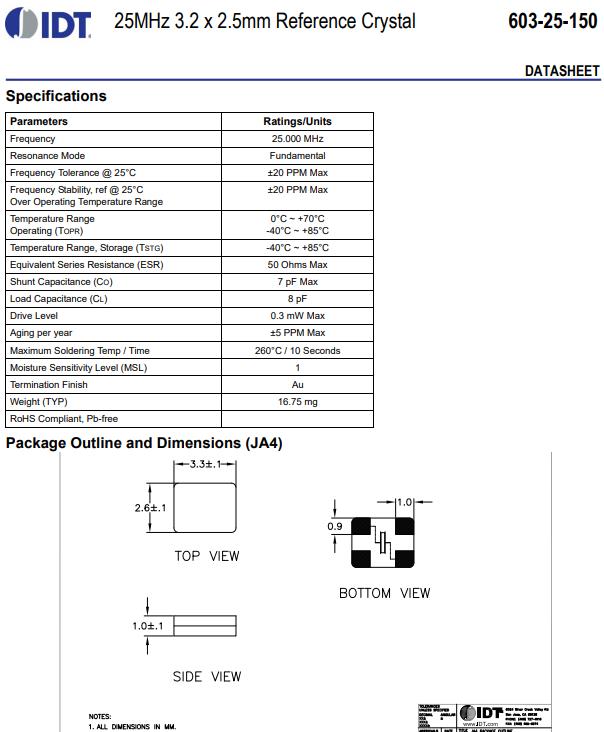

603-25-150JA4C晶振  参数表

IDT晶振规格	单位	603-25-150晶振	石英晶振基本条件
标准频率	f_nom	26MHz	标准频率
储存温度	T_stg	-40 °C - +85 °C	裸存
工作温度	T_use	-0 °C - +70 °C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±2.5× 10-6 ～ ± 727.5× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征	f_tem	±20 × 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8 pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C —  +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

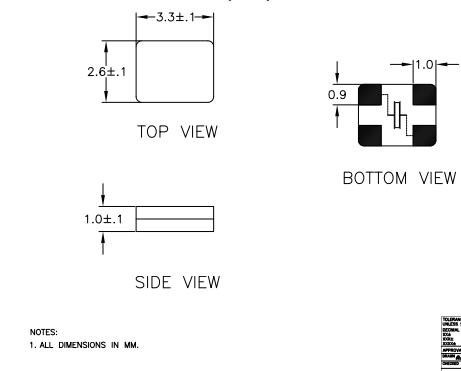

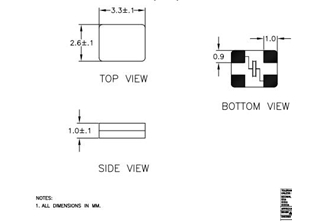

IDT艾迪悌晶振603-25-150,603-25-150JA4C音叉晶体  尺寸图


603-25-150JA4C晶振  使用注意事项
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个无源石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。IDT艾迪悌晶振603-25-150,603-25-150JA4C音叉晶体
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。IDT艾迪悌晶振603-25-150,603-25-150JA4C音叉晶体

IDT晶振公司环保基本理念：
我们将建立一种可测量的发展和改进的目标指标，定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变，努力提高环境管理中资本的效力。
将生产活动中的环境因素和环境影响的分析纳入我们的决策中来，确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。
我们将定期对雇员进行教育和培训，确保他们能够安全高效的工作，树立他们的环保责任感。 与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。IDT艾迪悌晶振603-25-150,603-25-150JA4C音叉晶体
IDT晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小，在生产过程中不断节约能源和资源，努力实现环境管理体系与环境行为持续改进。
承诺保护环境，重视员工、客户和公众的健康和安全。我们从事任何活动，都要以注重安全和环保方式，并考虑到生态系统的复杂性和相关性。
建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。

得捷编码	Manufacturer Part Number原厂编码	Manufacturer厂家	Description 参数
495-2578125-2JB4I8-ND	495-2578125-2JB4I8	IDT, Integrated Device Technology Inc	CRYSTAL 25.7810MHZ 10PF SMD
495-48-13JB4X-ND	495-48-13JB4X	IDT, Integrated Device Technology Inc	CRYSTAL
495-48-13JB4X8-ND	495-48-13JB4X8	IDT, Integrated Device Technology Inc	CRYSTAL
507B25-31JA4X-ND	507B25-31JA4X	IDT, Integrated Device Technology Inc	CRYSTAL
507B25-31JA4X8-ND	507B25-31JA4X8	IDT, Integrated Device Technology Inc	CRYSTAL
589-25-21SJ4I-ND	589-25-21SJ4I	IDT, Integrated Device Technology Inc	CRYSTAL
589-25-21SJ4I8-ND	589-25-21SJ4I8	IDT, Integrated Device Technology Inc	CRYSTAL
603-24-127JA4I-ND	603-24-127JA4I	IDT, Integrated Device Technology Inc	CRYSTAL 24.0000MHZ 12PF SMD水晶振动子
603-24-127JA4I8-ND	603-24-127JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 24.0000MHZ 12PF SMD
603-25-150JA4C-ND	603-25-150JA4C	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 8PF SMD
603-25-150JA4C8-ND	603-25-150JA4C8	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 8PF SMD
673-50-2SR4I-ND	673-50-2SR4I	IDT, Integrated Device Technology Inc	CRYSTAL
678-120-2JU6I-ND	678-120-2JU6I	IDT, Integrated Device Technology Inc	CRYSTAL
678-120-2JU6I8-ND	678-120-2JU6I8	IDT, Integrated Device Technology Inc	CRYSTAL
678-122.88-3JU6I-ND	678-122.88-3JU6I	IDT, Integrated Device Technology Inc	CRYSTAL
678-122.88-3JU6I8-ND	678-122.88-3JU6I8	IDT, Integrated Device Technology Inc	CRYSTAL
678-125-3JU6I-ND	678-125-3JU6I	IDT, Integrated Device Technology Inc	CRYSTAL
678-125-3JU6I8-ND	678-125-3JU6I8	IDT, Integrated Device Technology Inc	CRYSTAL
718-26-13SN4X-ND	718-26-13SN4X	IDT, Integrated Device Technology Inc	CRYSTAL
718-26-13SN4X8-ND	718-26-13SN4X8	IDT, Integrated Device Technology Inc	CRYSTAL
