- 产品型号：74195936
- 晶振频率：32.768KHZ
- 晶振尺寸：1.65*1.05*0.5mm详细资料参考PDF
- 产品应用： 爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSONYOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振,晶振,石英晶振,有源晶振,压控振荡器,压控晶体振荡器(VCXO)、...
-
-

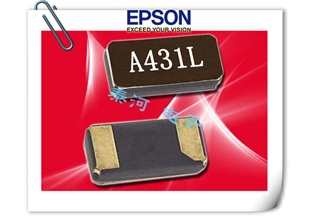

石英晶振,贴片晶振,X1A000121000800晶振,FC-1610AN晶振
爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON—YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振,晶振,石英晶振,有源晶振,压控振荡器,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO).1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
FC-146晶振,FC-1610AN晶振系列编码
| LxWxH/尺寸 | Model/型号 | 编码 | Frequency/频率 | Freq.tol./频率 @+25°C | Oper. Temper. Range/工作温度 | ESR[MAX] 等效串联电阻 | Drive Level[Max]驱动电平 | Tumover Temperature | Parabolic Coefficient | Freq.Aging@+25C[Max] | Terminal Plating |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000100 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Sn-Bi |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000200 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Sn-Bi |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000400 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Sn-Bi |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000600 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Sn-Bi |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461005200 | 32.768000 kHz | +/-10.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Sn-Bi |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000100 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000200 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000300 | 32.768000 kHz | +/-10.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000400 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000500 | 32.768000 kHz | +/-100 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000600 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000900 | 32.768000 kHz | +/-50.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001000 | 32.768000 kHz | +/-50.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001100 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001200 | 32.768000 kHz | +/-30.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001500 | 32.768000 kHz | +/-30.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001600 | 32.768000 kHz | +/-50.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001700 | 32.768000 kHz | +/-10.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001800 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462002200 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462003700 | 32.768000 kHz | +/-100 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462005300 | 32.768000 kHz | +/-10.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462005900 | 32.768000 kHz | +/-10.0 ppm | -40 to +85 °C | ≤ 65 KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Pure-Sn |
| 7 x 1.5 x 1.4 mm | MC-146 | Q14MC1461001300 | 32.000000 kHz | +/-50.0 ppm | -40 to +85 °C | ≤ TBD KΩ | ≤ 1 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-5 ppm | Sn-Bi |

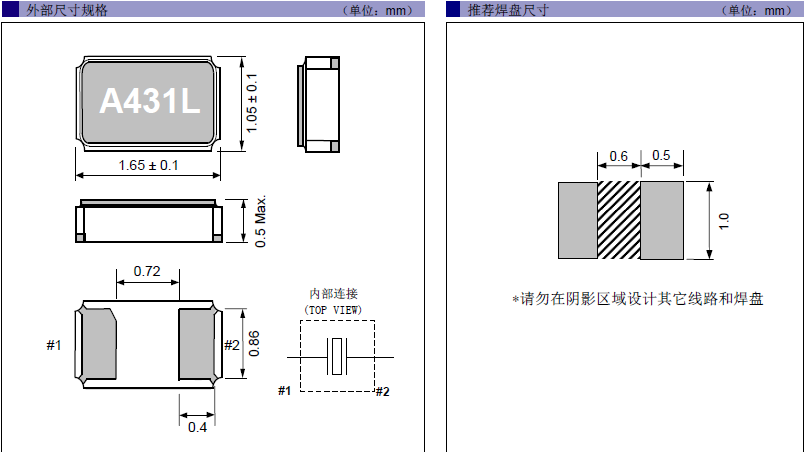

| 1.65 x 1.05 x 0.5 mm | FC1610AN | X1A000121000800 | 32.768000 kHz | +/-20.0 ppm | -40 to +85 °C | ≤ 90 KΩ | ≤ 0.5 µW | +25ºC +/-5ºC | -0.04 x 10^-6/°C² | +/-3 ppm | Ａｕ |
石英晶振,贴片晶振,X1A000121000800晶振,FC-1610AN晶振是用到小型通信设备的电子元器件产品,频率为32.768KHZ国际标准参数.标准频率偏差为20PPM.年老化率为10 万分之3,常用负载电容为12.5PF,也有6PF,9PF可按需求订购.裸存温度范围可达-55~+125度,FC-1610AN晶振ESR阻值为最大90kΩ.如需采购可联系我司业务人员.官网http://www.taiheth.com
| 项目 | 符号 | FC-1610AN晶振产品规格 | 条件/备注 |
|---|---|---|---|
| 标称频率范围 | f_nom | 32.768kHz | |
| 贮存温度 | T_stg | -55°C至+ 125°C | 存储为裸产品。 |
| 工作温度 | T_use | -40°C至+ 85°C | |
| 驱动程度 | DL |
0.1μWTyp。 （最大0.5μW） |
|
| 频率容差（标准） | f_tol | ±20×10 -6 | + 25°C，DL =0.1μW |
| 周转温度 | 钛 | + 25°C±5°C | |
| 抛物线系数 | 乙 | -0.04×10 -6 /°C 2最大 | |
| 负载电容 | CL | 9pF，12.5pF | 请明确说明 |
| 运动阻力（ESR） | R1 | 最大90kΩ | |
| 运动电容 | C1 | 6.0fF Typ。 | |
| 分流电容 | C0 | 1.2pF典型。 | |
| 频率老化 | f_age | ±3×10 -6 /年最大 | + 25°C，第一年 |
.jpg)
.png)
爱普生KHZ系列部分型号表
| 模型 | 尺寸 | 输出频率范围 | 频率容差 | 工作温度 |
| [mm] | [kHz] | [x10^-6]@+25℃ | [℃] | |
| FC1610AN晶振 | 1.6x1.0x0.5 | 32.768 | +/-20 | -40到+85 |
| FC-12M晶振 | 2.05x1.2x0.6 | 32.768 | +/-20+/-30 | -40到+85 |
| (32至77.5) | (+/-20+/-30) | |||
| FC-135R 晶振 | 3.2x1.5x0.8 | 32.768 | +/-20 | -40至+85 |
| (低ESR 对比FC -135) | *请与我们联系,最高可达+105 | |||
| FC-135晶振 | 3.2x1.5x0.8 | 32.768 | +/-20 | -40至+85 |
| (32至77.5) | (+/-20) | *请与我们联系,最高可达+105 | ||
| FC-13A 晶振 | 3.2x1.5x0.9 | 32.768 | +/-20+/-30+/-50 | -40到+125 |
| (AEC-Q200) | ||||
| FC-12D晶振 | 2.05x1.25x0.35 | 32.768 | +/-20 | -40到+85 |
| MC-146晶振 | 7.0x1.5x1.4 | 32.768 | +/-20+/-50 | -40到+85 |
| (32至100) | (+/-50+/-100) | |||
| MC-306晶振 | 8.0x3.8x2.54 | 32.768 | +/-20+/-50 | -40到+85 |
| (20至120) | (+/-50+/-100) | |||
| MC-405晶振 | 10.41x4.06x3.6 | 32.768 | +/-20+/-50 | -40到+85 |
| (20至120) | (+/-50+/-100) | |||
| MC-406晶振 | 10.41x4.06x3.6 | 32.768 | +/-20+/-50 | -40到+85 |
| (20至120) | (+/-50+/-100) | |||
| C-002RX晶振 | Φ2.0H：6.0 | 32.768 | +/-20 | -10到+60 |
| C-004R晶振 | Φ1.5H：5.0 | 32.768 | +/-20 | -10到+60 |
| C-005R晶振 | Φ1.2H：4.6 | 32.768 | +/-20 | -10到+60 |
| C-2-TYPE | Φ2.0H：6.0 | 20至120 | +/-20+/-50+/-100 | -10到+60 |
| MC-30A 晶振 | 8.0x3.8x2.54 | 32.768 | +/-20+/-50 | -40到+85 |
| (AEC-Q200) | (20至120) | (+/-50+/-100) |
.jpg)
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：温度：+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
陶瓷包装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(3)柱面式产品

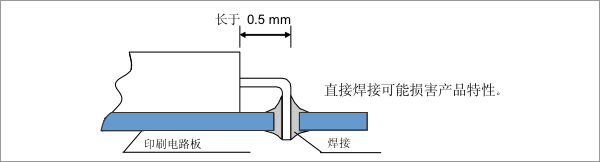

石英晶振,贴片晶振,X1A000121000800晶振,FC-1610AN晶振,产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
●安装示例
(4)DIP产品
已变形的引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.
(5)SOJ产品和SOP产品
请勿施加过大压力,以免引脚变形.已变形的引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.
.jpg)
爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客.石英晶振,贴片晶振,X1A000121000800晶振,FC-1610AN晶振
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。
爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。
将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。
通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。
