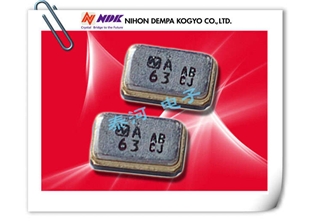

随着科技日益高速的发展,电子元器件体积也越来越小,智能手机,平板电脑等无线通讯器材,也随着小型化,就在苹果2016年推出智能手环以来,各项智能手环通讯产品在国内陆陆续续的推出,因智能手环本身重量轻,体积小等原因,所以内部所使用的电子零件均是目前最新最小的产品。那么晶振又有那几款会使用到智能手环里面呢?32.768KHZ目前SMD品种有几款产品在智能手环中发挥最大的作用呢?以下几款对比产品:爱普生晶振品牌FC-12M,精工晶体的品牌SC-20S,西铁城晶振的CM-212H,日本大真空晶体品牌DST210A等以上几款32.768K均是目前市场上最为常用的小尺寸贴片晶振,外观尺寸2.0*1.2*0.5mm体积还不足一立米大小。

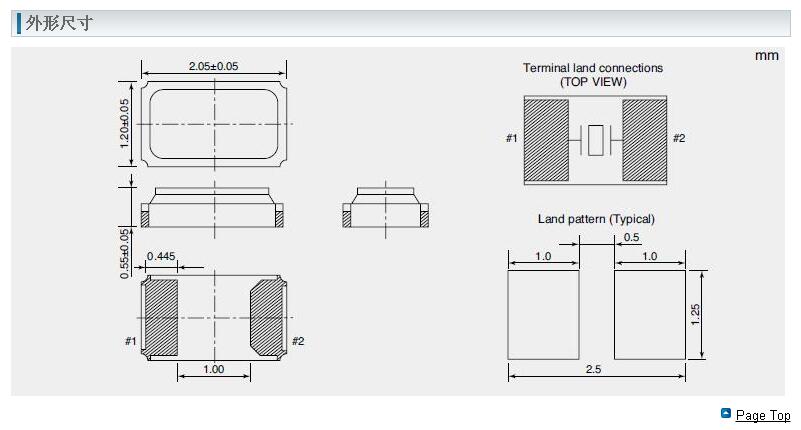

NDK晶振规格 | 单位 | NX2012SE晶振 | 石英晶振基本条件 |
标准频率 | f_nom | 32.768KHZ | 标准频率 |
储存温度 | T_stg | −40 - +85 °C | 裸存 |
工作温度 | T_use | −40 - +85 °C | 标准温度 |
激励功率 | DL | 0.5μW Max. | 推荐:1μW ~ 100μW |
频率公差 | f_— l |
±20 × 10-6 (标准), (±20 × 10-6 ~ ±30 × 10-6 可用) |
+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.taiheth.com |
频率温度特征 | f_tem | ±20 × 10-6/-30°C ~ +85°C | 超出标准的规格请联系我们. |
负载电容 | CL | 6.0pF,9.0pF,12.5pF | 不同负载电容要求,请联系我们. |
串联电阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
频率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
陶瓷谐振器的测试电路
陶瓷谐振器:内置电容器:它由一个CMOS反相器和一个反馈电阻Rf组成(图2)。反馈电阻允许开始施加电源时启动振荡。其值通常为1MΩ。C1和C2的值在表格中给出或由客户指定。
应用
陶瓷谐振器主要用作许多微处理器的时钟信号源,其中严格的频率稳定性不是主要问题。陶瓷谐振器成本低,内置电容,节省空间。陶瓷谐振器主要用于消费电子应用(电视机,录像机,游戏机,收音机)和家用电器。
晶体滤波器术语及应用说明
技术术语
支架:一个箱体,内装一块薄薄的石英晶体,带有真空蒸发的金属电极和连接端子。
标称频率:通常是指规格中给出的输入频率的标称值,其他频率可参考。通常,标称频率表示中心频率(fo)或载波频率(fc)。
通带宽度:衰减等于或小于规定值插入损耗的通带宽度。
停止带宽:衰减等于或大于指定值的停止带宽阻止频带衰减。
纹波:纹波(通带中)是通带内最大和最小衰减之间的差异。
插入损耗:插入滤波器之前,输入到负载阻抗的功率与插入滤波器后传递到负载阻抗的功率的对数比率。
衰减带宽:保证相对衰减值等于或高于指定衰减值的频率宽度。
注意保证:在指定频率范围内保证最大衰减。
终端阻抗:由电源或负载呈现给滤波器的阻抗中的任一个,并且由电阻部分(Rt)和包括寄生电容的并联电容部分(Ct)来描述。
杂散响应:阻带非常响应引起的最小衰减。杂散响应通常出现在高于中心频率的频率上。
群延时失真:除非另有说明,否则为通带宽内最大和最小群延时之差。
平衡型和不平衡型:平衡型是指一对端子未与壳体连接的平衡型。不平衡型是将一对端子中的一个端子连接到壳体上的一种。
石英晶体振荡器和实时时钟模块
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
