- ARGO晶振 ARGO晶振公司是专业提供和设计波段频率控制设备和微波无线通信零部件.我们还分销日本,欧洲和美国的一些知名品牌零部件.我们致力于发展与计算机,IT和无线通信公司无任何界限的信息时代.我们秉承经营者的踏实,诚恳的态度,互惠互利的精神,实现共赢的目标,以诚信为本,诚信为本,公平交易为宗旨,以诚信,勤勉,诚信,精神质量第一,客户满意的经营理念,将以优良的产品质量,优惠的价格,优质的服务与您建立长期稳定的合作关系,共创辉煌事业.
我司主要代理日本进口石英晶体谐振器,爱普生晶振,KDS晶体,西铁城晶振,精工晶体,日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用,有一个很棒的是几个知名晶振品牌之间产品可以交替替换,比如爱普生的FC-135,西铁城的CM315D,精工的SC320S,KDS的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致,产品频率,精度,负载都可以达到相同,所以消费者在使用方面得到很到的保障,这几款产品本身使用无铅化,卷带SMD包装,产品一般应用在智能手机,控制模组,GPS导航模块,小型蓝牙对接产品等设备。

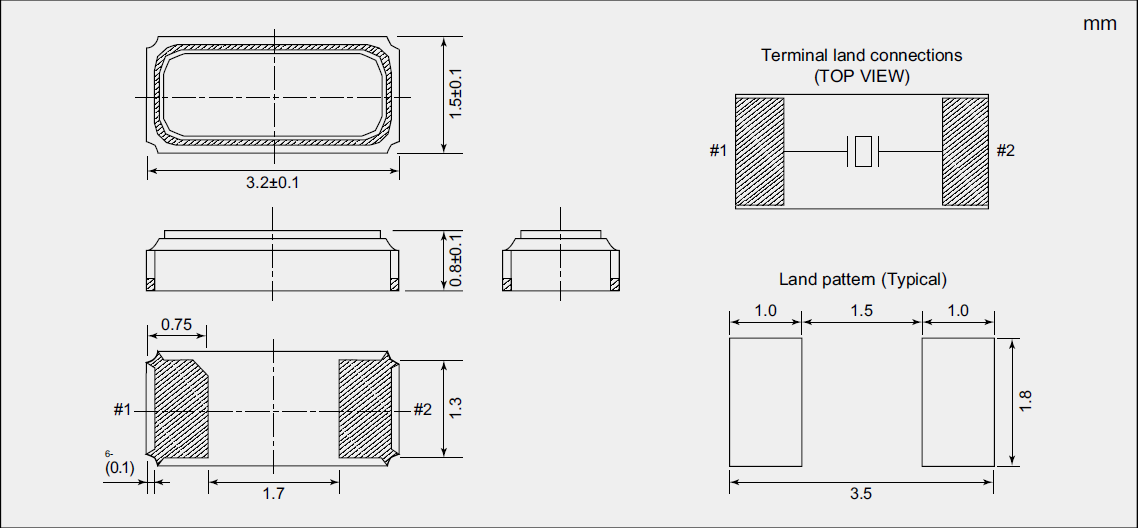

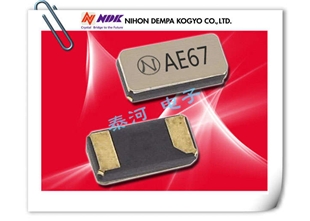

NDK晶振规格 | 单位 | NX3215SE晶振 | 石英晶振基本条件 |
标准频率 | f_nom | 32.768kHz | 标准频率 |
储存温度 | T_stg | −40 - +85 °C | 裸存 |
工作温度 | T_use | –40 - +85°C | 标准温度 |
激励功率 | DL | 0.5μW Max. | 推荐:1μW ~ 100μW |
频率公差 | f_— l |
±20 × 10-6 (标准), (±20 × 10-6 ~ ±20 × 10-6 可用) |
+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.taiheth.com |
频率温度特征 | f_tem | ±20 × 10-6/-30°C ~ +85°C | 超出标准的规格请联系我们. |
负载电容 | CL | 6.0pF,9.0pF,12.5pF | 不同负载电容要求,请联系我们. |
串联电阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
频率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
晶体滤波器测试设置
由电源或负载呈现的终端阻抗由电阻和电容(电容型)或电阻和“负”电容(电感型)表示。对于电容式,可以在测试电路中使用表中给出的电容器规定值。对于电感类型(“负电容”),需要LC网络来补偿负电容。
应用
晶体滤波器广泛用于移动通信系统,移动电话,寻呼机,无绳电话和收音机。ILSI根据定制规格制造晶体滤波器,包括终端阻抗,通带宽度和衰减带宽。
一般信息
说明:单片晶体滤波器有两组电极沉积在同一石英片上。这形成了两个谐振器,它们之间具有声学(机械)耦合。如果声学耦合是正确的,则将实现2极巴特沃斯或切比雪夫响应。两个以上的谐振器可以制作在同一块板上,产生多重响应。单片晶体滤波器技术非常流行,因为它可以以比集总元件相当的低成本生产较少的元件数量,单元滤波器。
单片晶体滤波器通常在基本模式下从5MHz到30MHz范围内制造,而在第三泛音模式下高达95MHz。QL的范围从200到10,000。
测试配置:两个极点滤波器级联产生四个,六个,八个或八个以上的极点滤波器响应,并在两个极点之间增加耦合电容。
晶振使用注意事项
使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。
晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
所有产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
