首页欧美晶振 ConnorWinfield晶振ConnorWinfield晶振,贴片晶振,T晶振,TV晶振

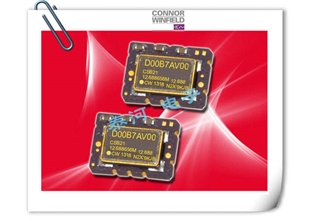

ConnorWinfield晶振,贴片晶振,T晶振,TV晶振

产品型号：78364954
晶振频率：6.4-50MHZ
晶振尺寸：
产品应用： 有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 μA以下,编带包装方式可对应自动搭载及IR回流焊接（无...

　　ConnorWinfield晶振,贴片晶振,TFLD546晶振,康诺-温菲尔德晶振公司全球计时解决方案包括两个石英晶体操作;一个晶体振荡器设计制造集团,以及一个专门设计同步时钟、PLL模块的定时产品组,以及用于电信和数据通信应用的特殊函数ASICs,以及全球定位系统(GPS)基于同步以太网应用的定时解决方案.康诺-温菲尔德晶振公司拥有广泛的系列产品,比如：晶振,石英晶振, 温补晶振,石英晶体振荡器, （PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等.还包括标准频率控制装置,以定制定时、蜂窝和全球定位系统解决方案.
康诺-温菲尔德晶振公司继续在频率控制产品设计上进行创新,利用其丰富的50年的历史和丰富的经验,提供高精度、高频率和高性能石英振荡器, （PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等阵列.尽管引入了竞争共振技术,但基于石英谐振器仍然提供了长期和短期稳定精度的最高水平,以及与目前可用的其他频率控制技术相比,低抖动和低相位噪音信号产生.

　　无源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

ConnorWinfield晶振规格	单位	T晶振,TV晶振	石英晶振基本条件
标准频率	f_nom	6.4-50MHZ	标准频率
储存温度	T_stg	-40°C - + 85°C	裸存
工作温度	T_use	-0°C - + 70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±30 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征	f_tem	±30 × 10^-6/-0°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10-30PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

    卤化合物
    请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
    静电，ConnorWinfield晶振,贴片晶振,T晶振,TV晶振,TX176晶振
    过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
    在设计时
    机械振动的影响
    当石英晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
    PCB设计指导
    (1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

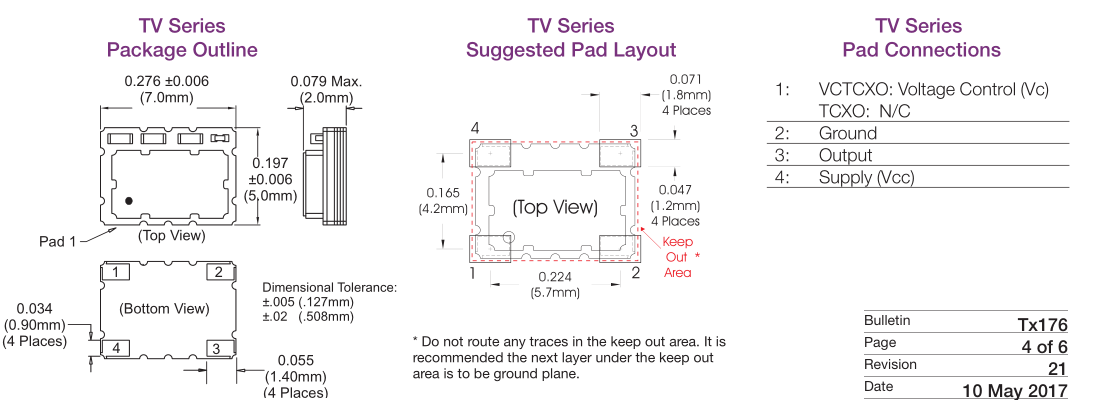

    (2) 在设计时请参考相应的推荐封装。
    (3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
质量政策
    从1994年开始,我们所有的SMD晶振制造业务都有CFC欣然接受RoHS原则,现在提供了广泛的兼容产品满足所有在我们做生意的国家的适用环境、健康和安全法律要求,将EICC(电子行业行为守则)中概述的原则作为公司内部政策.ConnorWinfield Crystal,贴片晶振,T晶振,TV晶振
    保持积极的计划,减少我们在压电石英晶体、有源晶体,晶体振荡器,有源晶振,晶振,压控温补晶振等产品的生产过程中对消耗品(能源、水、材料等)的使用.
    公开披露环境管理系统方面的信息将是透明的,包括任何监管罚款或罚款,迄今为止,connorwinfield康纳·温菲尔德晶振集团还没有发生任何监管罚款或罚款.
