欧美晶振
- 产品型号：97195754
- 晶振频率：10.0 MHz - 52.0 MHz
- 晶振尺寸：
- 产品应用： 小尺寸的TCXO温补晶振内部晶片焊接模式采用了，高精密点胶技术，晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内，确保TCXO晶体产...
-

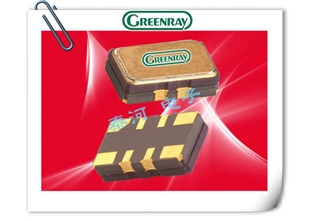

GREENRAY晶振,贴片晶振,T52晶振
GREENRAY晶振,贴片晶振,T52晶振,Greenray格林雷工业是一家领先的精密晶体振荡器,贴片晶振,有源晶振,石英晶体振荡器制造商.几十年来我们所生产的晶振,音叉晶体,贴片晶体等产品的设计,测试,包装都是经过一系列严格要求规范操作,是在我们位于宾夕法尼亚州机械堡的工厂中通过严格的管理以及严谨的态度进行操作的.我们所生产的有源晶振,贴片晶振,温补振荡器都是符合ITAR标准的,我们的质量管理体系认证为ISO:9001标准.
Greenray格林雷工业生产贴片晶体振荡器,有源晶振,SMT、thru - hole、混合和定制产品.所生产的石英晶体振荡器根据性能可以分为：普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等.
Greenray格林雷晶振集团致力于研发生产高精密,性能稳定的石英晶体振荡器,满足不同客户的特殊要求,并且具有低噪音,低相位等特点.Greenray格林雷有源晶振,压控振荡器,（PXO）普通石英晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等在产品中使用具备优异的振动性,耐冲击等特性.Greenray格林雷还为广大用户提供具有良好可靠性,在产品中使用性能稳定强的自校准振荡器,石英晶体振荡器.
小尺寸的TCXO温补晶振内部晶片焊接模式采用了，高精密点胶技术，晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内，确保TCXO晶体产品精度，稳定性能良好发挥功能。
| GREENRAY晶振规格 | 单位 | T52晶振 | 石英晶振基本条件 |
| 标准频率 | f_nom | 10.0 MHz - 52.0 MHz | 标准频率 |
| 储存温度 | T_stg | -40°C - + 85°C | 裸存 |
| 工作温度 | T_use | -20°C - +70°C | 标准温度 |
| 激励功率 | DL | 200μW Max. | 推荐:1μW ～ 100μW |
| 频率公差 | f_— l |
±0.2 × 10-6 (标准), (±0 .1× 10-6 ～ ± 0.2× 10-6 可用) |
+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.taiheth.com |
| 频率温度特征 | f_tem | ±0.1 × 10-6/-0°C ～ +70°C | 超出标准的规格请联系我们. |
| 负载电容 | CL | 15PF | 不同负载电容要求,请联系我们. |
| 串联电阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 频率老化 | f_age | ±1 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
温度补偿型OSC晶振存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP圆柱晶体产品
型号 焊接条件，GREENRAY晶振,贴片晶振,T52晶振
[ 柱面式 ]
C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD耐高温晶体振荡器产品回流焊接条件（实例）
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。
.jpg)
