进口晶振

首页进口晶振日本大真空晶振1XXD26000JHC数据手册|DSB211SDM|GPS导航定位|2016mm|26MHZ

    1XXD26000JHC数据手册|DSB211SDM|GPS导航定位|2016mm|26MHZ

  • 产品型号:87687870
  • 晶振频率:26MHZ
  • 晶振尺寸:2.0*1.6*0.5mm
  • 产品应用: 1XXD26000JHC数据手册|DSB211SDM|GPS导航定位|2016mm|26MHZ,尺寸为2016mm,频率为26MHZ,电压3.3V,日本进口晶振,KDS晶振,大真空有源晶振,CXO振荡器,温补晶振,有源贴片晶振,石英晶体振荡器,OSC振荡器,低电压晶振...

1XXD26000JHC数据手册|DSB211SDM|GPS导航定位|2016mm|26MHZ,尺寸为2016mm,频率为26MHZ,电压3.3V,日本进口晶振,KDS晶振,大真空有源晶振,CXO振荡器,温补晶振,有源贴片晶振,石英晶体振荡器,OSC振荡器,低电压晶振,低相位晶振,低抖动晶振,高性能晶振,高精度晶振,手机专用晶振,蓝牙音响晶振,GPS全球定位系统晶振,无线网络晶振,通信设备晶振,1XXD16367JAA有源振荡器,1XXD16368JBA温补晶振。
有源振荡器产品主要应用范围:手机,W - CDMA,HSPA,GPS、产业用无线通信设备等领域.
1XXD26000JHC数据手册|DSB211SDM|GPS导航定位|2016mm|26MHZ.

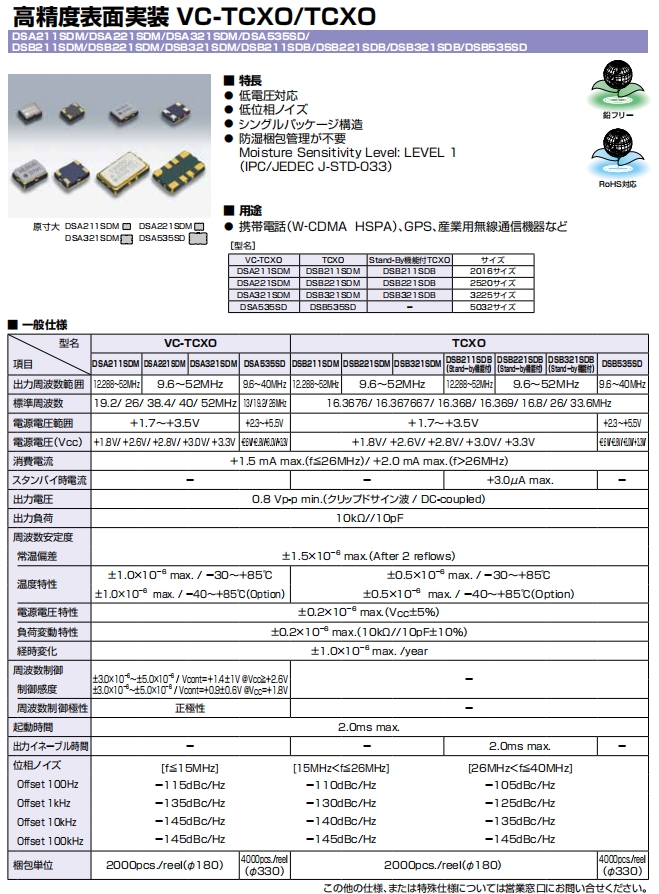

1XXD26000JHC数据手册|DSB211SDM|GPS导航定位|2016mm|26MHZ 参数图

型名 TCXO
項目 DSB211SDM DSB221SDM DSB321SDM
出力周波数範囲 12.288~52MHz 9.6~52MHz
標準周波数 16.3676/ 16.367667/ 16.368/ 16.369/ 16.8/ 26/ 33.6MHz
電源電圧範囲 +1.7~+3.5V
電源電圧(VCC) +1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消費電流 +1.5 mA max. (f≦26MHz)/ +2.0 mA max. (f>26MHz)
スタンバイ時電流
出力電圧 0.8 Vp-p min. (クリップドサイン波 / DC-coupled)
出力負荷 10kΩ//10pF
周波数安定度
常温偏差 ±1.5×10−6  max. (After 2 reflows)
温度特性 ±0.5×10−6  max. / −30?+85℃         ±0.5×10−6    max. / −40?+85℃(Option)
電源電圧特性 負荷変動特性 経時変化 ±0.2×10−6  max. (VCC±5%)
  ±0.2×10−6  max. (10kΩ//10pF±10%)
  ±1.0×10−6  max. /year
周波数制御
制御感度
周波数制御極性
起動時間 2.0ms max.
出力イネーブル時間
位相ノイズ      Offset 100Hz Offset 1kHz   Offset 10kHz [15MHz<f≦26MHz] −110dBc/Hz    −130dBc/Hz    −140dBc/Hz    −145dBc/Hz [26MHz<f≦40MHz]
Offset 100kHz −105dBc/Hz
  −125dBc/Hz
  −135dBc/Hz
  −145dBc/Hz
梱包単位 2000pcs./reel(φ180)

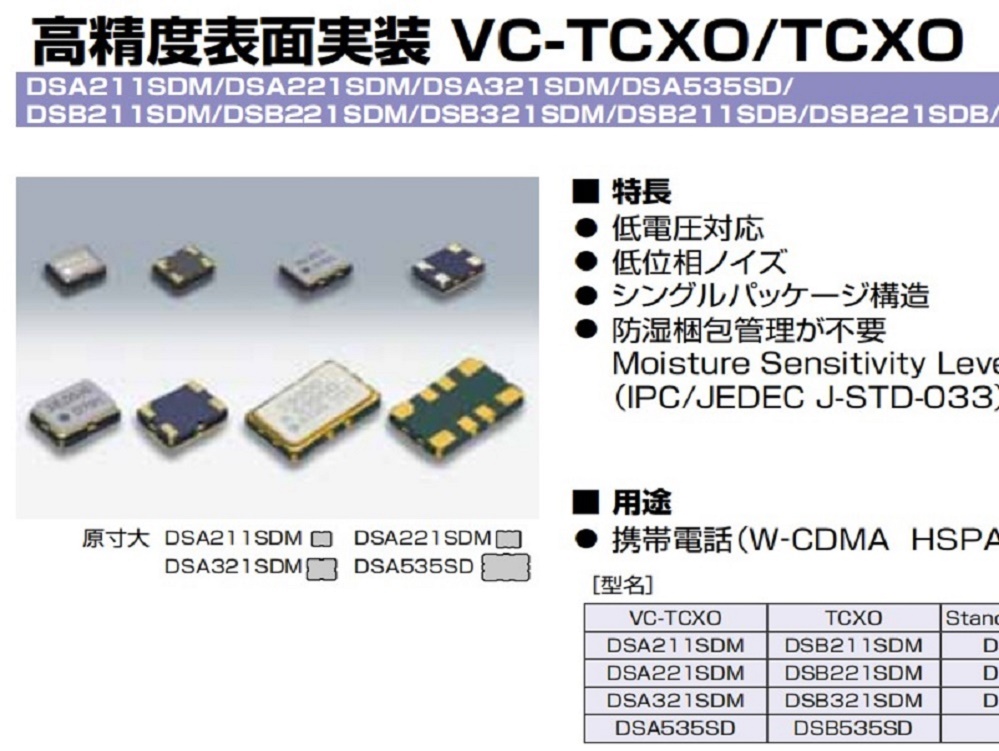

1XXD26000JHC晶振  特点
优越性
支持低电压
低相位噪声
单封装结构
不需要防潮包装管理
湿度敏感等级:1级
(IPC/电平-std-033)
1XXD26000JHC数据手册|DSB211SDM|GPS导航定位|2016mm|26MHZ   尺寸图订购产品时请注明型号名称、频率和规格编号。
有关规格的更多问题,请随时与我们联系。
微信:13824306246  QQ:794113422 邮箱:taiheth@163.com  座机:0755-27872782

更多相关日本大真空晶振型号
品牌 原厂代码 型号 尺寸 频率 负载/电压 精度
KDS晶振 1XXD16367MAA DSB211SDN 2016 16.367MHZ 3.3V 1.5ppm
KDS晶振 1XXB16367MAA DSB221SDN 2520 16.367MHZ 2.8V 1.5ppm
KDS晶振 1XXB16369JFA DSB221SDN 2520 16.369MHZ 3.3V 1.5ppm
KDS晶振 ZC12456 DSB211SDN 2016 16.320MHZ 3.3V 1.5ppm
KDS晶振 1XXB38400MCB DSB221SDN 2520 38.4MHZ 3.3V
KDS晶振 1XXB24000MEA DSB221SDN 2520 24.000MHZ
KDS晶振 1XXD24000MBA DSB211SDN 2016 24.000MHZ
KDS晶振 7EE05200A02 DSB221SDN 2520 52MHZ
KDS晶振 1XXB16368MAA DSB221SDN 2520 16.368MHZ 3V 1.5PPM
KDS晶振 1XXB25600MAA DSB221SDN 2520 25.6MHZ 0 0
KDS晶振 1XXD32000PBA DSB211SDN 2016 32.000MHZ
KDS晶振 1XXD26000MAA DSB211SDN 2016 26.000MHZ
KDS晶振 1XXB26000MAA DSB221SDN 2520 26.000MHZ
KDS晶振 1XXB26000CTB DSB221SDA 2520 26.000MHZ
KDS晶振 1XXD26000JHC DSB211SDM 2016 26.000MHZ
KDS晶振 1XXB38400MAA DSB221SDN 2520 38.400MHZ   0.5PPM
KDS晶振 1XXD16367JAA DSB211SDM 2016 16.367667MHZ
KDS晶振 1XXB16367CCA DSB221SDA 2520 16.367667MHZ
KDS晶振 1XXD16368JBA DSB211SDM 2016 16.368MHZ
KDS晶振 1XXB16368JFA DSB221SDM 2520 16.368MHZ
KDS晶振 1XXD16369JDA DSB211SDM 2016 16.369MHZ
KDS晶振 1XXB16369CAA DSB221SDA 2520 16.369MHZ
KDS晶振 1XXB19200MDA DSB221SDN 2520 19.200MHZ
KDS晶振 1XXD26000CAL DSB211SDA 2016 26.000MHZ
KDS晶振 1XXD26000JMB DSB211SDM 2016 26.000MHZ
KDS晶振 1XXD26000MBC DSB211SDN 2016 26.000MHZ
KDS晶振 1XXD38400HCA DSB211SCM 2016 38.400MHZ
KDS晶振 1XXB38400JEA DSB221SDM 2520 38.400MHZ
KDS晶振 1XXD38400MFA DSB221SDN 2520 38.400MHZ
KDS晶振 1XXB40000CCA DSB221SDA 2520 40.000MHZ
KDS晶振 1XXB52000HAA DSB221SCM 2520 52.000MHZ
