首页欧美晶振 Rakon晶振Rakon晶振,贴片晶振,RHC-49US晶振

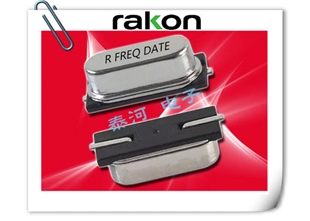

Rakon晶振,贴片晶振,RHC-49US晶振

产品型号：48603483
晶振频率：3.4875-75MHZ

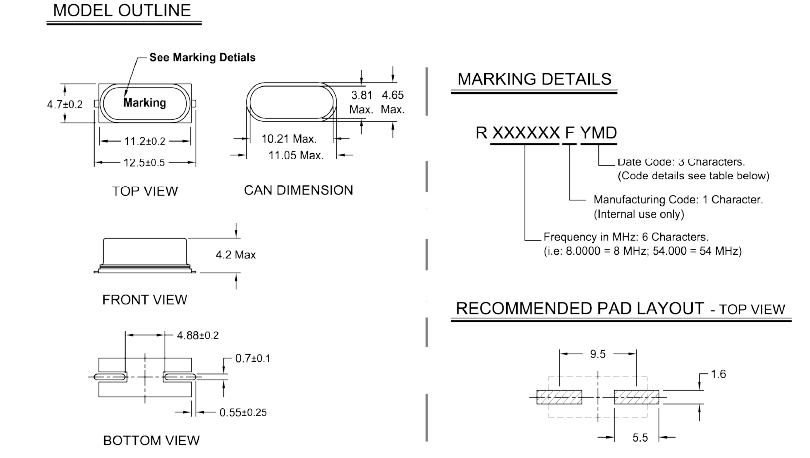

晶振尺寸：
产品应用： 智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准...

　　Rakon晶振,贴片晶振,RHC-49US晶振,RAKON瑞康晶振的产品范围包括较低的稳定石英晶体振荡器(XO),压控晶体振荡器(VCXO)和石英晶振产品,通过体积精度高温度补偿晶体振荡器(TCXO),烤箱控制晶体振荡器(OCXO)、声表面滤波器(SAW)和专业产品的极端表现。
RAKON瑞康晶振已经建立了一个世界级的设计和制造平台，并与全球领导人的客户组合相结合。今天，Rakon瑞康晶振提供了晶振产品和解决方案，设计成现在和未来的通信和定位技术。然而，无论如何，瑞康晶振的成功都将是成功的，无论市场、地理或竞争的情况。
RAKON瑞康晶振通过独特的专利程序、不断的创新和研发、专家咨询和不断的技术进步，实现了市场的领导地位。瑞康晶振支持其聪明才智不容置疑的质量控制,实现最高的国际制造标准。

　　智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

Rakon晶振规格	单位	RHC-49US晶振	石英晶振基本条件
标准频率	f_nom	3.4875-75MHZ	标准频率
储存温度	T_stg	-40°C - + 85°C	裸存
工作温度	T_use	-40°C - + 85°C	标准温度
激励功率	DL	1000μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10^-6 (标准), (±5 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征	f_tem	±20 × 10^-6/-0°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	5-50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

    贴片晶振自动安装时的冲击
    自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。
    每个封装类型的注意事项，Rakon晶振,贴片晶振,RHC-49US晶振
    （1）陶瓷包装产品与SON产品
    在焊接陶瓷封装产品和SON产品 (MC-146智能手机晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
    陶瓷包装产品
    在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
    （2）陶瓷封装产品
    在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
    （3）柱面式产品
    产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。
    ●安装示例
    (4)DIP直插型音叉晶体 产品
    已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。
    （5）SOJ 产品和SOP 产品,Rakon晶振,贴片晶振,RHC-49US晶振
    请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。
质量政策
    瑞康水晶振子公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色49S型贴片晶振产品的要求相符，于2004年通过绿色伙伴(Green Partner)验证.
    瑞康石英晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是瑞康晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
    自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。瑞康贴片石英晶振为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求的晶振,石英晶振, 有源晶振,压控振荡器。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。
