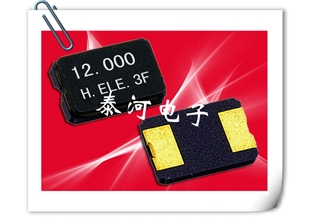

日本加高晶振,HSX530G晶振,加高HELE晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.加高电子目前所提供之石英晶体(Crystal),晶体振荡器(Oscillator)之生产及销售规模居全台领先地位.2002年正式与泰河电子确定合作关系,泰河电子拥有广泛的产品规格及客制化服务,应用范围涵盖日常消费产品(如:网路与通讯产品、智慧家庭和个人电脑)、高阶工业产品和车用电子.在服务上,我们致力于建立深厚的顾客信赖关系及满意度的提升.为达到全面服务客户的需求、制造质量与价格优势,加高电子在台湾、大陆及泰国皆拥有生产工厂,并且提供多元化的网路服务,配置多国语言能力之销售团队,使我们能够与国际客户群进行有效的沟通,取得客户的支持及认可,国内外客户皆可透过各地的销售办事处和经销商,取得完整即时的需求回应及服务.
晶振各项参数 | 符号 | HSX530G贴片晶振参数规格说明 | 需知条件 |
额定频率范围 | f_nom | 8.000MHz ~ 50.000MHz |
基频 对于超出标准的规格说明, 请联系我们以便获取相关信息。 |
储存温度 | T_stg | -40°C ~ +85°C | 裸存 |
工作温度 | T_use | -10°C ~ +60°C | |
激励功率 | DL | 10µW typ.(100µW Max.) | 推荐:1µW ~ 100µW |
频率公差 | f_tol |
±50 × 10-6 (标准), (±15 × 10-6 ~ ±50 × 10-6 可用) |
+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息。 |
频率温度特征 | f_tem |
±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C) ±30 ppm或±50 ppm(-40 + 85°C) |
对于超出标准的规格说明, 请联系我们以便获取相关的信息。 |
负载电容 | CL | Series,8pF,10pF,12pF or Specify |
对于超出标准的规格说明, 请联系我们以便获取相关的信息. |
串联电阻(ESR) | R1 | 如下表所示 |
-40°C to +85°C, DL = 100µW |
频率老化 | f_age | ±3 × 10-6 / year Max. | +25°C,第一年 |
晶振产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶体产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量1000ppm, 0.1wt% 或更少)来使用无铅焊料.
深圳泰河电子公司主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体和贴片晶振).石英晶体振荡器(SMD OSCILLATOR) 和石英晶振控制振荡器(SMD晶振VCXO压控晶振).泰河电子公司拥有超过10年以上的生产经验.秉持着持续开发与专业技术支持.提供使用者最佳的解决方案及最好的服务品质.产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站.等高科技产品.其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等晶振,在通讯机和高档次游戏机上使用时与日本村田(MURATA)公司性能兼容,体积小,高性能,超薄型.我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测.等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性,成本大大降低.同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家.我们的销售与生产完美的融为一体.
