首页进口晶振加高晶振,HSO751S晶振,加高晶体振荡器,日本进口晶振

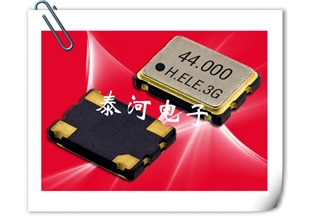

    加高晶振,HSO751S晶振,加高晶体振荡器,日本进口晶振

  • 产品型号:73548565
  • 晶振频率:1.800~160.000MHZ
  • 晶振尺寸:5.0*7.0*0.55mm
  • 产品应用: 无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等...


加高晶振,HSO751S晶振,加高晶体振荡器,日本进口晶振,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计。从最初超大体积到现在的7050mm石英晶振,6035mm石英晶振,5032mm石英晶振,3225mm石英晶振,2520mm石英晶振,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,Optionable待机输出三态输出功能.电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

晶振各项参数 符号 HSO751S石英晶体振荡器参数规格说明 需知条件
额定频率范围 f_nom 1.800MHz ~ 160.000MHz 基频
对于超出标准的规格说明,
请联系我们以便获取相关信息。
储存温度 T_stg -55°C ~ +125°C 裸存
工作温度 T_use -10°C ~ +70°C
激励功率 DL 10µW typ.(100µW Max.) 推荐:1µW ~ 100µW
电源电压 V_ +2.5 V (±10%)     +2.85 V (±10%) +3.3 V (±10%)     +5 V (±10%)
频率温度特征 f_tem ±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C)
±30 ppm或±50 ppm(-40 + 85°C)
对于超出标准的规格说明,
请联系我们以便获取相关的信息。
负载电容 CL 15pF, 30pF, 50pF Max. 对于超出标准的规格说明,
请联系我们以便获取相关的信息.
串联电阻(ESR) R1 如下表所示 -40°C to +85°C,
DL = 100µW
频率老化 f_age ±3 × 10-6 / year Max. +25°C,第一年



  1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
 驱动能力(P)=i2?Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且Re=R1(1+Co/CL)2.

2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡.为避免该情况发生,请在电路设计时提供足够的负极电阻.

3.负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示.电路中的负载电容的近似表达式CL≒CG×CD/(CG+CD)+CS.
其中CS表示电路的杂散电容.
