首页进口晶振台湾进口晶体,鸿星HCX-2SB贴片进口晶振,红星晶振,HCX1AB2016

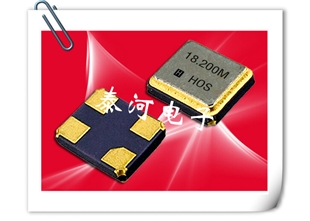

    台湾进口晶体,鸿星HCX-2SB贴片进口晶振,红星晶振,HCX1AB2016

  • 产品型号:H2520
  • 晶振频率:12~62.5MHZ
  • 晶振尺寸:2.5*2.0*0.65mm
  • 产品应用: 小型?薄型、轻型的表面贴片音叉型晶体谐振器。 超小型、薄型的SMD晶体谐振器 最适合用于可穿戴式设备和短距离无线模块等的小型设备。


  台湾进口晶体,鸿星HCX-2SB贴片进口晶振,红星晶振,HCX1AB2016都来源于台湾,杭州鸿星电子有限公司于1979年成立,产品由专业电阻器、电容器制造厂,公元1991年于台湾投入石英晶振之研发制造、1991年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处。成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品之研发、设计、生产与营销。
晶振各项参数 符号 HCX-2SB参数规格说明 需知条件
额定频率范围 f_nom 12.000MHz ~ 62.500MHz 基频
对于超出标准的规格说明,
请联系我们以便获取相关信息。
储存温度 T_stg -55~+125°C 裸存
工作温度 T_use -20 ~ +70°C,-30~+85°C
激励功率 DL 50µW (200µW Max.)
频率公差 f_tol ±10 × 10-6 (标准),
(±15 × 10-6 ~ ±30 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
频率温度特征 f_tem ±10× 10-6/-25°C ~ +70°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
负载电容 CL 8pF to 18pF 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
输出电平   CMOS
频率老化 f_age ±2ppm max Firstyear Max.


负载电容匹配
1.于振荡电路产生的振荡回路来看,不同的负载电容会有不同程度频率飘移,因此设计时必须针对产品实际的负载电容做量测以确定是否与当初设计规格一致
2.理论值负载电容计算方式如下,由C51 C52计算串联电容后加上离散电容等于实际的负载电容,杂散电容内含PCB Layout、芯片电极等等因素造成.
         CL = C51 * C52 / (C51 + C52) + C0 + Cs;
产品的温度特性
  产品的温度特性是指产品在不同温度下的电性能变化情况,优良产品的温度特性呈光滑的三次曲线(AT切)或二次曲线(BT切),与理论曲线非常相似。主要影响因素是芯片的切型与切割角度,在石英芯片这一节中已有相关介绍,另外芯片加工过程的平面度(高频)和修边情况(低频)也会影响产品的温度特性。制程中芯片污染,电极偏位等也会对产品的温度特性造成影响。

供货商管理: 伙伴关系、持续改善、创造双赢
产品开发: 挑战技术瓶颈、为量产化设计、掌握先发优势
生产管理: 优化产销模式、科学化及人性化的管理
制程管制: 稳定第一、及时有效侦测、快速反应与处置
文件管理: 提供全公司一致的信息、做与写一致
变更管理: 一切以数据及客观判断风险、没有走后门的变更
异常处理: 找出所有潜在的不良品、有效的围堵与预防再发生
泰河声明:不采购,不使用来自冲突地区的矿产金属(金、钽、锡、钨)

  深圳泰河电子公司主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体SMD 晶体),石英晶体振荡器(SMD OSCILLATOR) 和石英晶体控制振荡器(SMD晶振VCXO压控晶振) 。泰河电子公司拥有超过10 年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最好的服务品质。产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站。等高科技产品。其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等晶振,在通讯机和高档次游戏机上使用时与日本村田(MURATA)公司性能兼容,体积小,高性能,超薄型。 我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测。等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性,成本大大降低。同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家。我们的销售与生产完美的融为一体
