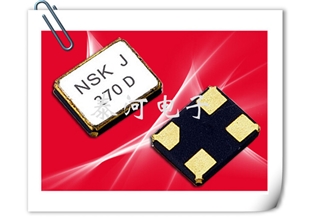

    2520小体积晶振,台湾进口晶振NXL-22,NSK晶振代理

  • 产品型号:32765524
  • 晶振频率:12.000~50.000MHZ

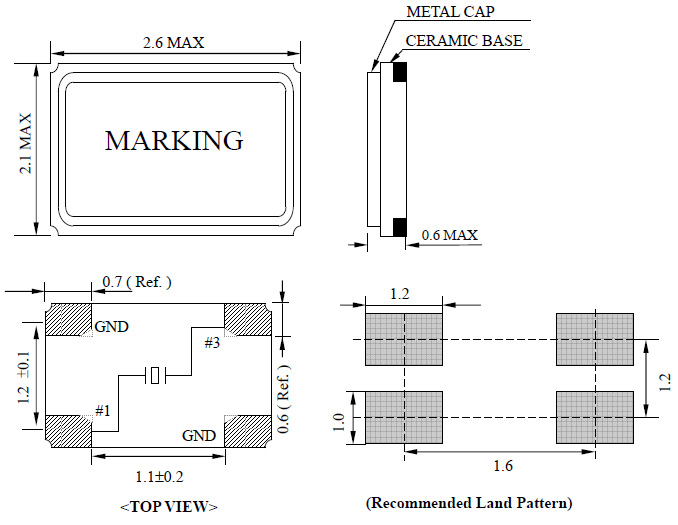

  • 晶振尺寸:2.5*2.0*0.6mm详细资料参考PDF
  • 产品应用: 2520小体积晶振,台湾进口晶振NXL-22,NSK晶振代理泰河电子提供,2520封装的小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术


2520小体积晶振,台湾进口晶振NXL-22,NSK晶振代理泰河电子提供,2520封装的小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良。,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

晶振各项参数 符号 NXL-22参数规格说明 需知条件
额定频率范围 f_nom 12.000MHz ~ 50.000MHz 基频
对于超出标准的规格说明,
请联系我们以便获取相关信息。
储存温度 T_stg -40°C ~ +85°C 裸存
工作温度 T_use -10°C~ +60°C,-20°C~ +70°C
激励功率 DL 1uW ~ 100uW or special 推荐:1µW ~ 100µW
频率公差 f_tol ±50 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
频率温度特征 f_tem ±10× 10-6/-25°C ~ +70°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
负载电容 CL 6~32pF 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
输出电平   CMOS
频率老化 f_age ±3 × 10-6 / year Max. +25°C,第一年



  晶振产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。因很多种产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
  晶体产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
 机械振动的影响
  当石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
  设计指导
 (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
 (2) 在设计时请参考相应的推荐封装。
 (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
 (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。


津绽石英科技股份有限公司主要为制造Crystal之产品,
并提供相关技术服务,同步追求卓越,以提供最完善的服务为使命。
本公司环境政策为:『环保绿生活,美丽化心灵』。以符合法规、污染防治及持续改善之精神,在企业成长之余为地球及人类略尽棉薄,
因此我们承诺做到下列工作:
icon 落实ISO 14001的环境管理系统。
icon 遵循国家环保法规及客户环境要求事项。
icon 维护同仁安全及健康,减少灾害事故发生。
icon 力行资源回收、节约能源,致力污染预防工作。
icon藉由教育训练提升员工环境意识,并向供应商及协力厂商传达环境保护之理念。
本公司将彻底执行环境政策,并透过管理评审会议定期检讨环境政策及管理系统之运作,同时亦将以适当方式向社会大众公开
