- 产品型号：NK3225
- 晶振频率：12.000~66.000MHZ

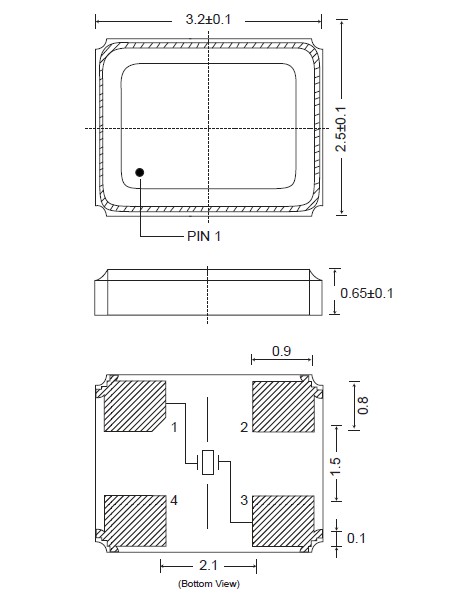

- 晶振尺寸：
- 产品应用： NKS2Series晶体,台湾百利通亚陶晶振,陶瓷晶振出自于台湾,亚陶科技成立于西元2000年7月,提供客户高效能与高稳定度频率解决方案,在晶振产业中已广受好评.主要生产表面黏着式(SMD)石英晶体系列产品,应用于资讯、通讯、医...
-

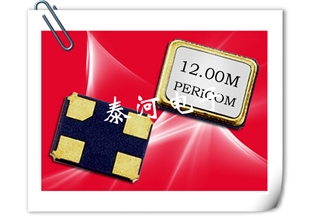

进口百利通亚陶晶振,NKS3贴片晶体,亚陶晶体谐振器
.jpg)
进口百利通亚陶晶振,NKS3贴片晶体,亚陶晶体谐振器,NKS2 Series晶体,台湾百利通亚陶晶振,陶瓷晶振出自于台湾,亚陶科技成立于西元2000年7月,提供客户高效能与高稳定度频率解决方案,在晶振产业中已广受好评.主要生产表面黏着式(SMD)石英晶体系列产品,应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业.
亚陶科技是美商Pericom集团 (NASDQ: PSEM) 的子公司,在2010年,亚陶科技正式更名为「百利通亚陶科技股份有限公司」,公司英文名字则是PSE Technology Corporation,(PSE是撷取母公司Pericom与品牌名Saronix Ecera的第一个字母而组成).SaRonix-eCera仍为Pericom公司频率控制产品的品牌.
| 晶振各项参数 | 符号 | NKS3贴片晶振参数规格说明 | 需知条件 |
| 额定频率范围 | f_nom | 12.000MHz ~ 66.000MHz |
基频 对于超出标准的规格说明， 请联系我们以便获取相关信息。 |
| 储存温度 | T_stg | -55°C ~ +125°C | 裸存 |
| 工作温度 | T_use | -20°C ~ +70°C or -40°C ~+85°C | |
| 激励功率 | DL | 10µW typ.(100µW Max.) | 推荐:1µW ~ 100µW |
| 频率公差 | f_tol |
±50 × 10-6 (标准), (±15 × 10-6 ~ ±50 × 10-6 可用) |
+25°C 对于超出标准的规格说明， 请联系我们以便获取相关的信息。 |
| 频率温度特征 | f_tem |
±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C) ±30 ppm或±50 ppm(-40 + 85°C) |
对于超出标准的规格说明， 请联系我们以便获取相关的信息。 |
| 负载电容 | CL | 7pF ~ 32pF |
对于超出标准的规格说明， 请联系我们以便获取相关的信息。 |
| 串联电阻（ESR） | R1 | 如下表所示 |
-40°C to +85°C, DL = 100µW |
| 频率老化 | f_age | ±3 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
设计振荡回路的注意事项
1. 驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2. 振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。
3. 负载电容
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。
频率和负载电容特征图器
振荡回路参数设置参考
.jpg)
