ARGO晶振 ARGO晶振公司是专业提供和设计波段频率控制设备和微波无线通信零部件.我们还分销日本,欧洲和美国的一些知名品牌零部件.我们致力于发展与计算机,IT和无线通信公司无任何界限的信息时代.我们秉承经营者的踏实,诚恳的态度,互惠互利的精神,实现共赢的目标,以诚信为本,诚信为本,公平交易为宗旨,以诚信,勤勉,诚信,精神质量第一,客户满意的经营理念,将以优良的产品质量,优惠的价格,优质的服务与您建立长期稳定的合作关系,共创辉煌事业.
- 产品型号：20370258
- 晶振频率：12.000~40.000MHZ
- 晶振尺寸：3.2*2.5*0.7mm
- 产品应用： 石英水晶振动子,XX-3225谐振器,台湾泰艺石英贴片晶振,超小型石英晶片的设计...
-
-

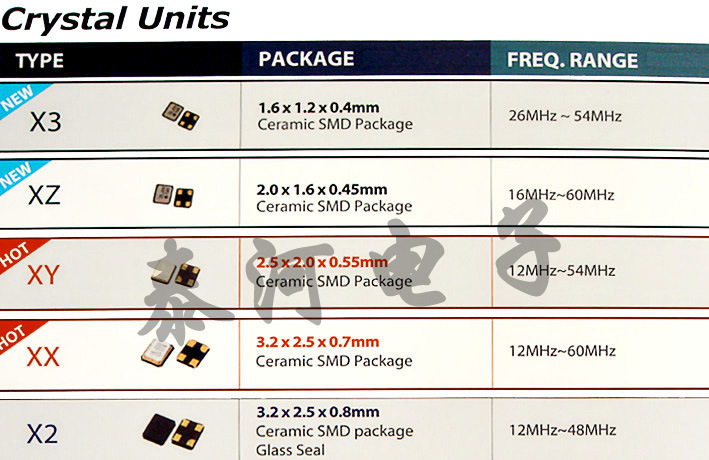

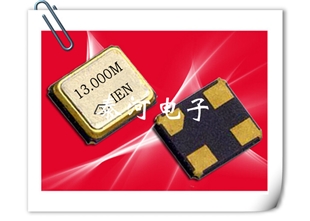

石英水晶振动子,XX-3225谐振器,台湾泰艺石英贴片晶振
.jpg)
石英水晶振动子,XX-3225谐振器，台湾泰艺石英贴片晶振，超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.002mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.
| 晶振各项参数 | 符号 | XX-3225石英晶体参数规格说明 | 需知条件 |
| 额定频率范围 | f_nom | 12.000MHz ~ 40.000MHz | 基频,对于超出标准的规格说明,请联系我们以便获取信息. |
| 储存温度 | T_stg | -40~ +85°C | 裸存 |
| 工作温度 | T_use | -10~ +60°C | |
| 激励功率 | DL | 10μW (2.0μW Max) | 推荐:1µW ~ 100µW |
| 频率公差 | f_tol | ±10ppm~±60ppm | +25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息. |
| 频率温度特征 | f_tem | ±30 × 10-6/-20°C ~ +70°C | 对于超出标准的规格说明,请联系我们以便获取相关的信息. |
| 负载电容 | CL | 5pF ~ ∞ | 对于超出标准的规格说明,请联系我们以便获取相关的信息. |
| 串联电阻（ESR） | R1 | 120kΩ Max. |
-40°C to +85°C, DL = 100µW |
| 频率老化 | f_age | ±1 × 10-6 / year Max. | +25°C,第一年 |
使用台湾泰艺谐振器产品时，请在产品规格说明或产品目录规定使用条件下使用。
晶体产品的设计和生产满足它的规格书,通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
台湾泰艺谐振器和实时时钟模块
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。输出负载
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。
广泛用途石英晶体(Crystal)，小型化贴片晶振(SMD Crystal)，一般及精密有源晶振(XO)，小型化贴片石英晶体振荡器(SMD XO)压控有源晶振(VCXO)，压控温补振荡器(VC/TCXO)，恆溫石英晶振 (OCXO).
未来展望
销售：发展自有品牌及策略性客户、拓展全球化渠道。
产能：经济化、规模化。
产品：高频、高精度、轻、薄、短、小。
制程：标准化、自动化、信息化与弹性化。
供应链：交期短、库存低。
泰艺电子自公司成立以来，秉持对环境保护承诺之宣言：『还给后代一个干净的地球』
自从欧盟颁布各项绿色环保指令(如RoHS)后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。泰艺电子为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求之产品。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。
为追求生产绿色产品之目标，将环保理念纳入采购流程中，采购人员于收集市场资讯时，优先提供符合「泰艺电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考，并依其要求提供符合规范之样品与规格。原材物料承认时，采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告，经原材物料相关审验单位审查通过后，方可使用。
台湾泰艺电子成立于民国89年3月，前身为泰电电业股份有限公司电子部(民国65年设立),是一家专业石英频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』，并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.
泰艺电子立基台湾，在美国与中国大陆均设有生产据点，营业与销售据点包括台
湾台北、美国、欧洲以及中国大陆等地，客户遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业。泰艺电子多年来致力于研发创新，部分核心技术是台湾业界的领先者，近年来陆续取得石英相关制造技术专利；未来将持续加强开发，以成为全球石英频控元件领导者之目标迈进。
泰艺电子以严谨的质量管制系统获得客户对产品的信赖度，健全的供应链管理掌握原材物料的来源，满足客户对石英频率元件的需求。
