- 产品型号：41853637
- 晶振频率：8.000~54.000MHZ

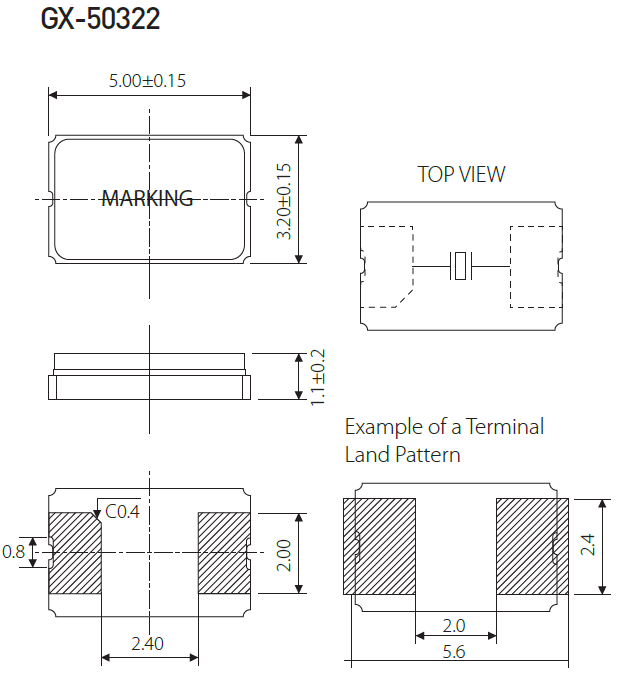

- 晶振尺寸：5.0*3.2*1.1mm
- 产品应用： GX-50322小型表面贴片型晶体谐振器,最适合用于即使在汽车电子领域中也是特别要求高可靠性的引擎控制用CPU的时钟部分.
-
-
希华CRYSTAL,GX-50322石英水晶振子,进口SIWARD晶振,GX-32254
希华CRYSTAL,GX-50322石英水晶振子,进口SIWARD晶振,GX-32254这些晶体知识介绍是指,晶体在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明。
我们从晶振使用输出无信号开始寻找相关问题。
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试晶体的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。
如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶体的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶体频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。
| 晶振各项参数 | 符号 | 参数规格说明 | 需知条件 |
| 额定频率范围 | f_nom | 8.000MHz ~ 54.000MHz |
基频 对于超出标准的规格说明， 请联系我们以便获取相关信息。 |
| 储存温度 | T_stg | -40~ +90℃;-40~ +125℃ | 裸存 |
| 工作温度 | T_use | -10 ~ +70℃;-40~+85℃ | |
| 激励功率 | DL | 10µW(100µW Max.) | 推荐:1µW ~ 100µW |
| 频率公差 | f_tol |
±30 × 10-6 (标准), (±30 × 10-6 ~ ±50× 10-6 可用) |
+25°C 对于超出标准的规格说明， 请联系我们以便获取相关的信息。 |
| 频率温度特征 | f_tem | ±30× 10-6/-25°C ~ +70°C |
对于超出标准的规格说明， 请联系我们以便获取相关的信息。 |
| 负载电容 | CL | series,10pF,12pF,16pF，18pF,20pF | 对于超出标准的规格说明,联系我们以便获取相关的信息. |
| 串联电阻（ESR） | R1 |
300Ω:8.000∼9.999 MHz 60Ω: 10.000∼15.999 MHz 50Ω: 16.000∼54.000 MHz |
-40°C to +85°C, DL = 100µW |
| 频率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
.jpg)
卤化合物
请勿在卤素气体环境下使用产品,即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏.
希华CRYSTAL,GX-50322石英水晶振子,进口SIWARD晶振,GX-32254此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能
