深圳市泰河盛电子有限公司作为ECS晶振品牌正规授权代理商,长期面向国内通信,物联网,智能穿戴,GNSS定位,工业无线模块等行业客户,提供ECS全系列原装频率控制器件,参数选型,样品测试,批量供货以及配套技术支持服务.本文将围绕ECS旗下紧凑型1612封装温补晶振ECS-TXO-16CSMV4,从行业背景,产品架构,核心电气参数,削波正弦波输出优势,MultiVolt宽电压设计,封装工艺,可靠性指标,应用落地,选型对比,供应链交付等多个维度,进行全面,系统的深度解读,为硬件工程师,射频开发工程师,采购工程师提供详实的选型参考资料,有样品申请,规格书获取,批量报价需求,欢迎来电咨询:0755-27872782.

一,微型TCXO市场发展背景与行业痛点

在无线通信技术持续迭代的当下,BLE蓝牙,LoRa,ZigBee,UWB超宽带,GNSS卫星定位,Wi-Fi6/7,工业数传模组,TWS音频,智能手表,微型追踪标签等终端产品,正沿着小型化,低功耗,高稳定,低成本的方向快速演进.整机PCB布局空间被持续压缩,很多模组方案的可用器件占位面积被限制在2mm以内,传统2016,2520,3225封装的TCXO已经难以满足紧凑化设计需求,1612(1.6×1.2mm)封装有源温补振荡器逐步成为高端微型射频模组的主流时钟方案.

但微型化TCXO贴片晶振的量产落地,一直存在诸多技术难点.第一,晶片尺寸缩小之后,石英谐振器Q值下降,相位噪声,抖动性能容易恶化;第二,温补补偿电路集成在极小陶瓷基底内部,模拟补偿曲线调校难度大幅提升,宽温区间频率稳定性很难维持;第三,供电电压多档兼容,起振速度,功耗控制,回流焊适应性之间存在权衡矛盾;第四,不同输出波形(CMOS方波,削波正弦波,纯正弦波)适配射频前端的差异巨大,很多工程师容易选错输出类型,出现谐波干扰,匹配困难,接收灵敏度下降等问题;第五,海外品牌供货交期波动,渠道混杂,市场上散新,翻新,分装货品泛滥,给批量生产带来停线风险.

传统CMOS方波输出TCXO,上升沿陡峭,高频谐波分量丰富,在GNSS,射频接收电路中极易带来杂散干扰,需要额外增加滤波网络,占用PCB空间,增加BOM成本;纯正弦波输出相位噪声优异,但驱动能力偏弱,后级数字电路适配难度高,需要额外缓冲放大器.而削波正弦波(ClippedSineWave,限幅正弦波)正是介于二者之间的折中优选方案,兼顾低相位噪声,低谐波辐射,适配射频前端,可直接驱动后级电路的多重优势,也是ECS-TXO-16CSMV4这款产品最核心的设计定位.

ECSInc.作为全球知名的频率控制器件厂商,深耕石英晶振,振荡器,谐振器,滤波器数十年,拥有完整的晶片研磨,光刻,镀膜,温补电路设计,封装老化测试产线,MultiVolt™系列TCXO是其面向无线物联网赛道打造的标杆产品线,ECS-TXO-16CSMV4作为该系列里面尺寸最小的1612版本,专门针对空间受限,对频率稳定度要求严苛的射频时钟场景开发,填补了小封装,±0.5ppm高稳定削波正弦TCXO的市场空白.深圳市泰河盛电子依托原厂授权渠道,稳定供应ECS-TXO-16CSMV4全频率规格,支持样品寄测,定制频点咨询,长期备货,一站式解决客户的时钟器件选型与供货难题.

二,ECS-TXO-16CSMV4产品基础概况与封装结构定义

ECS-TXO-16CSMV4是一款四焊盘SMD陶瓷封装模拟温补晶体振荡器(TCXO),外形尺寸为1.6mm×1.2mm,最大厚度仅0.56mm,行业统称1612封装,属于目前商用TCXO中非常紧凑的规格之一.器件采用陶瓷基座+金属气密盖板封装方案,内部集成AT切石英谐振晶片,热敏电阻网络,模拟温补补偿电路,起振放大器,限幅输出电路,无需外部匹配电容,上电即可输出稳定的削波正弦时钟信号,属于全集成有源振荡器,对比无源晶振省去外部负载电容,起振电路设计,简化硬件开发.

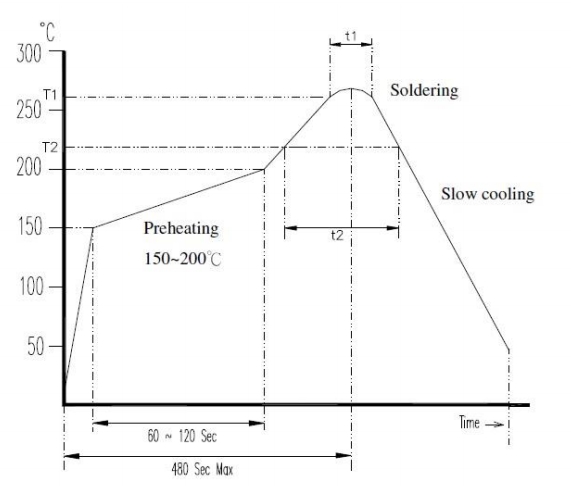

引脚为标准4pin贴片布局,适配主流1612封装焊盘库,硬件工程师可以直接沿用成熟PCB封装,降低Layout改板工作量,兼容常规SMT贴片机,支持高速贴装,适配大批量自动化生产.封装结构选用气密性封装工艺,隔绝水汽,粉尘对内部晶片与补偿电路的侵蚀,相比塑封结构,抗湿气能力更强,MSL等级为1,常温环境下开封后无需严格管控暴露时间,产线管理更加友好,回流焊温度曲线符合JEDEC标准,满足无铅焊料260℃峰值回流工艺,兼容国内主流SMT加工厂生产条件.

从型号命名规则来看,TXO代表温补晶体振荡器TCXO;16代表1.6mm长度,CS代表ClippedSine削波正弦输出,MV是MultiVolt宽电压系列标识,4代表版本迭代代号.该系列标准频率覆盖26MHz~52MHz,行业最常用规格为26MHz,也就是ECS-TXO-16CSMV4-260-AY-TR,是GNSS,蓝牙射频模组使用最多的频点,同时可覆盖32MHz,38.4MHz,48MHz,52MHz等射频常用时钟频率,适配不同射频芯片参考时钟需求.

整体重量极轻,适合对重量敏感的可穿戴设备专用晶振,微型定位标签,无人机机载模组等场景;超薄0.56mm厚度,能够贴装在主板两层器件中间,电池侧边等狭小区域,给结构设计释放巨大空间,是轻薄化硬件产品的优选时钟器件.

三,核心电气参数深度解读

3.1频率稳定度指标

频率稳定度是TCXO最核心的参数,直接决定无线设备的频偏,接收灵敏度,丢包率,定位精度.ECS-TXO-16CSMV4在-30℃~+85℃完整工作温度区间内,标准等级稳定度可达±0.5ppm,这在同尺寸1612削波正弦TCXO中属于第一梯队水准.对比普通无源晶振±10ppm~±20ppm,普通OSC有源晶振±5ppm的稳定度,±0.5ppm意味着在全温范围内,时钟频偏被严格控制在百万分之0.5以内,能够满足GNSS北斗,GPS,Lora远距离数传,UWB高精度测距这类对载波频偏敏感的通信协议.除此之外,它还具备优异的电压变化稳定度:供电电压±10%波动时,频偏变化仅±0.1ppm,当电池供电设备电压随着放电缓慢跌落时,时钟频率不会发生明显漂移,保障通信链路持续稳定;负载阻抗变化带来的频漂同样控制在极低水平,减少后级匹配电路变动带来的性能恶化.老化指标为第一年±1ppm,长期使用频率漂移缓慢,产品生命周期内无需频繁校准射频参数,降低设备售后维护成本.

3.2MultiVolt™宽电压供电体系

ECS独创的MultiVolt架构,让这颗TCXO支持1.7V~3.6V宽范围供电,原生兼容1.8V,2.5V,3.3V三大主流芯片供电轨,是这颗器件的一大亮点.很多微型模组内部同时存在1.8V射频域,3.3V数字域,传统单电压TCXO只能固定在某一个电压,需要额外LDO给时钟单独供电,增加电源器件,占用空间,提升静态功耗.ECS-TXO-16CSMV4可以直接挂接1.8V或者3.3V电源轨,无需单独稳压,简化电源树设计.在低电压1.8V模式下依然能够保证完整的温补补偿性能与输出幅度,不会因为电压降低出现温补失效,相位噪声劣化,完美匹配锂电池供电的便携设备,在电池电压从3.6V放电到1.8V的整个区间,时钟性能稳定,非常适合低功耗物联网终端.

3.3起振时间,功耗与输出特性

标准起振时间≤5ms,上电之后快速输出稳定时钟信号,适配快速唤醒,低功耗间歇工作的无线模组,设备休眠唤醒之后可以迅速建立射频链路,不会因为时钟起振慢导致数据包丢失,契合BLE,LPWA低功耗通信的工作机制.输出波形为削波正弦波(限幅正弦波),区别于方波的硬边沿,波形边沿更加平缓,高次谐波分量被显著抑制,向外辐射的电磁干扰更小,在射频板上可以降低对接收通路的干扰,减少杂散,改善接收信噪比.同时它又不像纯正弦波那样输出幅度低,驱动弱,削波限幅之后的信号电平能够直接输入到多数射频SoC的参考时钟输入端,不需要额外缓冲或者变压器匹配,简化射频前端设计.输出负载推荐匹配阻抗可适配射频芯片典型输入阻抗,工程师在原理图阶段只需要参考规格书匹配,不需要复杂的阻抗调试工作.相位噪声指标优秀,10kHz偏移处典型相位噪声可达-145dBc/Hz级别,低相位噪声带来更低的射频本底噪声,提升接收机灵敏度,提升GNSS定位的搜星速度,定位精度,也能改善数字调制信号的EVM误差向量幅度,减少误码率.

3.4环境与可靠性参数

标准工作温度区间:-30℃~+85℃,覆盖绝大多数消费电子,工业物联网设备,室内定位模组的工作环境.如果是高寒户外,车载高温场景,可向深圳市泰河盛电子咨询ECS同系列宽温版本选型方案.器件满足RoHS无铅,无卤素环保要求,符合国内以及欧盟出口环保法规,适配外销产品.封装为气密陶瓷封装,能够承受常规振动,冲击,满足消费类,工业级产品可靠性测试标准,可顺利通过高低温循环,湿热,跌落,振动可靠性测试.

四,削波正弦波输出的技术优势,以及和CMOS方波,纯正弦波对比

很多硬件工程师在选择TCXO输出波形时容易混淆,不同波形适配场景差异巨大,也是ECS-TXO-16CSMV4的核心差异化卖点,这里单独展开分析.纯正弦波:波形最干净,谐波最少,相位噪声理论最优;但是输出摆幅小,驱动能力弱,大部分数字射频芯片不能直接识别,必须增加缓冲放大器,增加功耗,BOM,PCB面积,一般多用于高端测试测量,基准源.CMOS方波输出:边沿陡峭,高低电平明确,驱动能力强,直接适配数字逻辑;但是陡峭边沿会产生丰富的奇次高次谐波,谐波频率落在射频接收频段内,就会形成内部自干扰,导致接收机底噪抬高,灵敏度下降,在GNSS,UWB这类微弱信号接收系统中弊端非常明显,同时EMI辐射更大,需要增加磁珠,RC滤波网络抑制谐波.削波正弦波(ClippedSineWave),也就是ECS-TXO-16CSMV4采用的方案,本质是正弦波经过内部限幅电路,波峰波谷被削平,形成介于正弦和方波之间的波形.优势一:高次谐波远少于CMOS方波,射频板内部杂散干扰低,对邻近射频接收通道干扰更小,非常适合射频参考时钟;优势二:相比纯正弦波,输出电平幅度更高,驱动能力更强,主流射频SoC,GNSS芯片可以直驱,不需要外加缓冲;优势三:相位噪声,抖动性能接近纯正弦TCXO,远优于同功耗同尺寸的CMOS输出TCXO;优势四:匹配电路简单,射频工程师调试难度低,减少研发周期.正是这些特性,使得削波正弦波TCXO成为GNSS,卫星定位,射频收发模组的首选时钟类型,而ECS-TXO-16CSMV4是目前1612封装里面少有的,同时做到±0.5ppm高稳定+削波正弦输出+宽MultiVolt电压的型号.

五,ECSMultiVolt™技术架构原理

ECS的MultiVolt不是简单的宽电压容忍,而是整套适配多电源轨的模拟温补电路设计体系.传统TCXO的温补补偿曲线,放大器偏置点是按照单一供电电压调校,一旦电压偏离标称值,热敏补偿网络的工作点偏移,温度补偿曲线失真,温漂会急剧变大,稳定度直接恶化.ECS在MultiVolt系列内部,设计了自适应偏置电路,在1.7V到3.6V区间内,自动维持温补放大器,热敏补偿阵列的静态工作点,让补偿曲线在全电压范围内保持一致,保证不管是1.8V还是3.3V供电,-30~85℃下都维持±0.5ppm的稳定指标.这项技术对于多电源域的微型模组价值很高,很多模组方案射频内核是1.8V,MCU是3.3V,设计师可以根据布板,功耗需求,灵活选择时钟挂在哪一路电源,而不用更换器件型号,物料归一化,减少BOM物料种类,降低物料管理,备料压力,适合平台化硬件项目,一套硬件平台可以衍生多个版本.

六,典型应用场景解析

6.1GNSS北斗/GPS定位模组

这是ECS-TXO-16CSMV4最主流的应用场景.北斗,GPS模块晶振,GLONASS卫星定位接收机对参考时钟频偏极其敏感,频偏过大会直接导致搜星慢,定位漂移,单点定位误差变大.±0.5ppm稳定度,低相位噪声,削波正弦输出的组合,完美匹配主流GNSS射频芯片的时钟输入接口;1612超小封装,适配微型定位模块,宠物追踪器,资产防丢标签,便携手持定位终端,这类产品往往PCB空间极度紧张,同时电池容量有限,宽电压低功耗特性适配锂电池供电.深圳市泰河盛电子可以为定位模组厂商提供样品测试,频点定制,批量供货支持.

6.2BLE蓝牙,Zigbee,LoRa,UWB无线通信模组

低功耗广域物联网模组,蓝牙透传模块,UWB测距标签,大量使用26MHz,32MHz,38.4MHz参考时钟.削波正弦输出降低射频杂散,避免时钟谐波干扰接收通道;5ms快速起振适配芯片休眠唤醒机制;1612封装助力模组厂商做更小尺寸的邮票孔模组,抢占微型传感器市场,比如温湿度传感器,门窗磁,人体感应传感器,智能门锁无线子模块.

6.3智能穿戴设备

智能手表,智能手环,TWS耳机副机,AR微型控制器.穿戴产品结构紧凑,主板空间寸土寸金,同时电池容量很小,对器件尺寸,功耗,电压适配要求严苛.ECS-TXO-16CSMV4超薄超小体积,支持1.8V低压供电,低干扰输出,适合穿戴产品内部射频时钟,降低EMI,提升蓝牙连接稳定性,减少断连卡顿问题.

6.4工业无线控制与传感终端

工业现场环境温差大,部分户外设备冬季低温,夏季暴晒,-30~85℃温区覆盖大部分工业物联网节点,±0.5ppm稳定度保障远距离LoRa数传不丢包,适合管网监测,光伏监测,仓储无线采集节点.气密陶瓷封装,抗湿气,适应户外高湿环境.

6.5微型无人机,航模机载射频单元

无人机机载数传,图传接收模组,重量,体积严格受限,同时射频链路对时钟噪声敏感,低相位噪声时钟有助于提升图传接收灵敏度,降低画面卡顿,花屏概率.

七,硬件设计,PCBLayout与调试注意事项

即便器件本身性能优异,不合理的原理图和PCB布局依然会埋没性能,甚至出现频偏超标,起振异常,干扰大等问题,这里结合ECS原厂参考设计以及泰河盛电子多年配套服务客户的经验,分享工程实操要点.第一,电源引脚就近放置0402或者0201规格的0.1μF去耦电容,电容紧贴TCXO电源焊盘,走线短粗,减少电源噪声耦合到温补电路,电源噪声会直接劣化相位噪声和频率稳定度;第二,TCXO属于射频时钟器件,远离大功率开关电源,DCDC电感,高速数字总线,数字开关噪声会耦合进时钟回路,抬高相位噪声,建议在射频区域单独划分模拟地,单点接地;第三,削波正弦输出走线尽量短,参考规格书推荐负载阻抗,不要随意增加长的传输线,长走线会引入阻抗失配,造成输出波形畸变;第四,焊盘严格按照原厂推荐的1612四焊盘封装,不要随意修改焊盘长宽,间距,焊盘变形会导致器件焊接应力传递到石英晶片,带来应力频漂,温漂指标恶化;第五,回流焊严格遵循规格书温度曲线,峰值温度不超过260℃,避免高温长时间烘烤损坏内部气密封装和温补电路;第六,不要在器件上方,盖板位置施加机械压力,挤压会造成晶片应力漂移,外壳是金属盖板,PCB设计注意和邻近走线保持绝缘间距,避免短路.

如果工程师在调试阶段遇到频偏测试,相位噪声测试,匹配调试问题,可以直接联系深圳市泰河盛电子,我们配套技术工程师,提供原厂参考设计,测试指导,协助定位硬件问题,缩短项目调试周期.

八,同规格竞品横向选型对比

在1612封装TCXO赛道,市面上同时有日系,台系,美系多家品牌产品,很多客户选型时纠结对比,这里客观梳理ECS-TXO-16CSMV4的差异化定位.部分日系品牌1612mm晶振TCXO:性能优秀,但交期长,价格偏高,部分型号只支持固定3.3V供电,不支持1.8V直驱;部分台系厂商1612TCXO:成本优势明显,但多数是CMOS方波输出,削波正弦版本选择少,同尺寸稳定度大多只能做到±2ppm,很难满足GNSS高精度定位;其他美系品牌同类削波正弦TCXO,很多不具备MultiVolt宽电压特性,电压适应性弱.ECS-TXO-16CSMV4的独特组合:1.6×1.2mm超小封装+削波正弦输出+±0.5ppm全温稳定度+MultiVolt1.7~3.6V宽电压兼容,是它的核心竞争力,兼顾射频性能,电源灵活性,封装紧凑度,适合对射频指标有要求,同时硬件平台多电压轨的项目.采购选型时,不能只看封装尺寸,一定要确认三点:输出波形类型,稳定度等级,电压规格,很多客户误选CMOS方波版本之后,射频灵敏度不达标,重新改板,耽误项目进度,泰河盛电子在前期选型阶段,会根据客户射频芯片,协议,供电方案,帮客户确认型号是否匹配,规避选型踩坑.
