进口晶振
- 产品型号：29904417
- 晶振频率：16~66MHZ

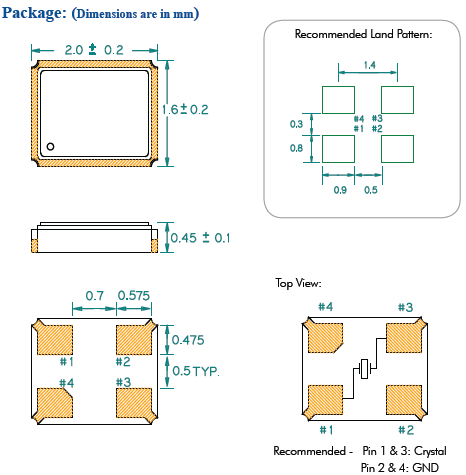

- 晶振尺寸：2.0x1.6mm
- 产品应用： Diodes百利通晶振,FWQ车载晶振,FW400WFMR1超小型SMD晶振,FW2500016Z无源晶振,2016mm晶振，2016mm体积的晶振可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通...
-
-
Diodes百利通晶振,FWQ车载晶振,FW400WFMR1超小型SMD晶振
.jpg)
Diodes百利通晶振,FWQ车载晶振,FW400WFMR1超小型SMD晶振,FW2500016Z无源晶振,2016mm晶振，2016mm体积的晶振可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
Diodes百利通亚陶晶振公司的总部位于美国德克萨斯州的密尔皮特斯，主要生产石英晶振，石英晶体谐振器，无源晶振，有源晶振，压控振荡器，压电石英晶体元器件、压电石英晶体、有源晶体等水晶组件以及二极管、整流桥、晶体管、场效应管等等.还包括电源管理设备,如LED驱动、交直流转换器和控制器,电源开关和线性稳压器和电压参考特殊功能的设备,如USB电源开关、负荷开关、电压主管,和马达控制器.
Diodes晶振所生产的石英晶振，贴片晶振，有源晶体振荡器，压电石英晶体元器件、压电石英晶体、有源晶体广泛应用于智能设备,汽车电子，无线通讯，网络通信,精密仪器，GPS卫星，网络控制器，全球GPS定位系统等领域.工程、销售、仓储和物流办事处设在台北,香港、曼彻斯特、上海、深圳、中国、韩国、慕尼黑、德国、以及世界各地的支持办事处.
Diodes百利通亚陶晶振公司的产品符合欧盟环保要拥有c-tpat认证,所拥有的制作设备获得qs-9000、ISO-9001:2008、ts16949:02和ISO14001认证,足以见得戴奥德斯公司一流的生产技术以及先进的设备和服务管理体系.
| Diodes晶振规格 | 单位 | FWQ贴片晶振频率范围 | 石英晶振基本条件 |
| 标准频率 | f_nom | 16.00MHZ~66.0MHZ | 标准频率 |
| 储存温度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作温度 | T_use | -40°C ～ +125°C | 标准温度 |
| 激励功率 | DL | 100μW Max. | 推荐:1μW ～ 100μW |
| 频率公差 | f_— l |
±50 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用) |
+25°C 对于超出标准的规格说明,请联系我们 以便获取相关的信息, http://taiheth.com |
| 频率温度特征 | f_tem | ±30 × 10-6/-20°C ～ +70°C | 超出标准的规格请联系我们. |
| 负载电容 | CL | 8pF ,10PF,12PF,20PF | 不同负载电容要求,请联系我们. |
| 串联电阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 频率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
Diodes百利通晶振,FWQ车载晶振,FW400WFMR1超小型SMD晶振,FW2500016Z无源晶振,2016mm晶振
自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶体产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
.jpg)
Diodes百利通晶振,FWQ车载晶振,FW400WFMR1超小型SMD晶振,FW2500016Z无源晶振,2016mm晶振，深圳泰河电子公司主要生产产品为全系列石英晶体振荡子即：石英晶体谐振器，(DIP晶体和SMD晶体).石英晶体振荡器(SMD OSCILLATOR) 和石英晶振控制振荡器(SMD晶体VCXO压控晶振) .泰河电子公司拥有超过10年以上的生产经验.秉持着持续开发与专业技术支持.提供使用者最佳的解决方案及最好的服务品质.产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站.等高科技产品.其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等小体积晶振,在通讯机和高档次游戏机上使用时与日本村田（MURATA）公司性能兼容,体积小,高性能,超薄型.我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测.等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性，成本大大降低.同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家.我们的销售与生产完美的融为一体.
