首页进口晶振泰艺石英晶振,小体积晶振,X3 1612mm封装贴片晶体

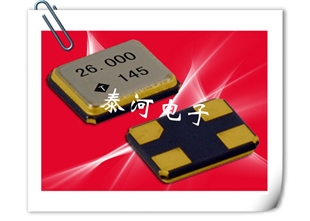

泰艺石英晶振,小体积晶振,X3 1612mm封装贴片晶体

产品型号：91637549
晶振频率：26.000~54.000MHZ

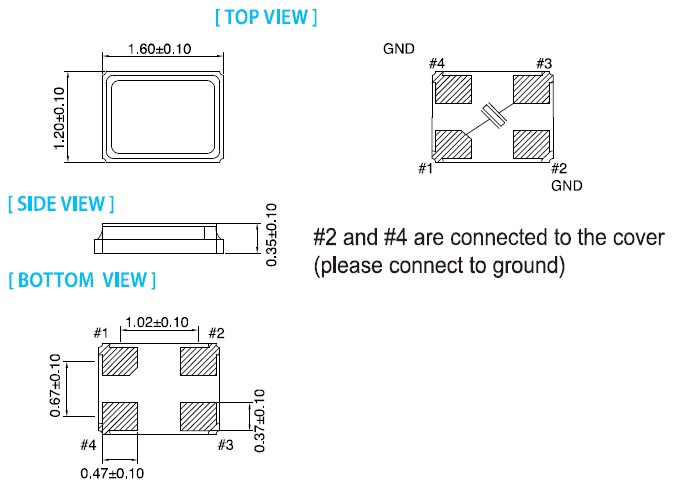

晶振尺寸：
产品应用： 是民用小型无线数码产品的最佳选择小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅

　　在2010年全球石英晶振厂家排名中,占据首位.泰艺仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.泰艺晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时泰艺以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到泰艺本身的要求.他们要求的是在元器件占领NO1.因此除了KHZ,MHZ的研究发展,另外还发明GHZ技术,使工艺技术达到人无完人,史前无例,实现以基波方式产生2.5GHz为止高频的表面声波（SAW）元器件.泰艺拓优科梦把半导体（IC）称之为“产业之米”,并认为晶体元器件更是离不开的“产业之盐”.将进一步致力于小型、高稳定、高精度晶体元器件的开发,为现有的应用程序以及生活新蓝图开拓广阔前景. 泰艺晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得泰艺拓优科梦的晶振元器件已以23%的市场占有率位于业界第一.泰艺晶振官网:http://www.taiheth.com/TCXO/

　　SMD晶体3225mm尺寸，2520mm,2016mm等尺寸，在生产工艺上采用了高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。
　　石英晶振内部石英晶片均采用了全自动压电石英晶片清洗技术，采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。根据需要，对速度，温度，时间等参数进行调整，使之最大限度的满足工艺需要。能最大限度除去晶片污染物，并防止人工污染。
　　3225mm晶体252mm，2016mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
规格书

晶振各项参数	符号	X3 1612mm贴片晶振规格说明	需知条件
额定频率范围	f_nom	26.000MHz~54.000MHz	基频,对于超出标准的规格说明,请联系我们以便获取信息.
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C
激励功率	DL	200µWMax.	推荐:1µW~100µW
频率公差	f_tol	±50×10-6 (标准), (±15×10-6 ~±50×10-6 可用)	+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息.
频率温度特征	f_tem	±30×10-6/-20°C~+70°C	对于超出标准的规格说明,请联系我们以便获取相关的信息.
负载电容	CL	7pF~∞	对于超出标准的规格说明,请联系我们以便获取相关的信息.
串联电阻（ESR）	R1	如下表所示	-40°Cto+85°C, DL=100µW
频率老化	f_age	±3×10-6 /yearMax.	+25°C,第一年

　　晶振产品线路焊接安装时注意事项
耐焊性：
　　加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD晶振产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品

晶体产品类型	晶体焊接条件
插件型,是指晶体采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶体引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型,是指晶体采用SMT高速焊接,或者回流焊接情况下,有些型号晶体高温可达260°,有些只可达230°	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑

泰艺电子集团将促进对全球环保事业的承诺.
1:努力减少有害物质的妥善管理,为客户提供环保产品.
2:对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作.
3:防止全球变暖,我们将努力减少二氧化碳排放量和节约能源活动.
4:我会遵守我们的其他环境法律,标准,协议同意的要求.
5.进行定期审查,以设置基于这种环境政策的环境目标和指标,以及促进活动,我们会努力,不断提高环境管理体系.
6:著名的人将要从事的活动组及全体员工的环保政策给大家,我们将通过宣传活动,教育和培训工作,提高意识和环保意识.
7:我会公布的环境保育活动有关的信息

　　深圳市泰河电子生产系列晶振:石英晶振,陶瓷谐振器,声表面滤波器,声表面谐振器,陶瓷雾化片,贴片晶振,有源晶振,压控振荡器,温补晶振,石英水晶振子,陶瓷晶振,进口晶振,泰艺晶振,精工晶体,西铁城贴城晶振,村田陶瓷晶振,压电晶体,陶瓷鉴频器,陷波器,石英晶体振荡器.晶振,等系列产品.其中压控晶振,温补晶振,恒温晶振,等产品品质高精度.产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站.等高科技产品.其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等晶振,在通讯机和高档次游戏机上使用时与日本村田（MURATA）公司性能兼容,体积小,高性能,超薄型.我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测.等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性,成本大大降低.同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家.我们的销售与生产完美的融为一体.
