首页进口晶振百利通亚陶晶振,FW2016mm贴片晶振,美国进口品牌,UW石英晶振,FW1600008

百利通亚陶晶振,FW2016mm贴片晶振,美国进口品牌,UW石英晶振,FW1600008

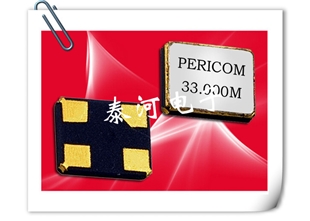

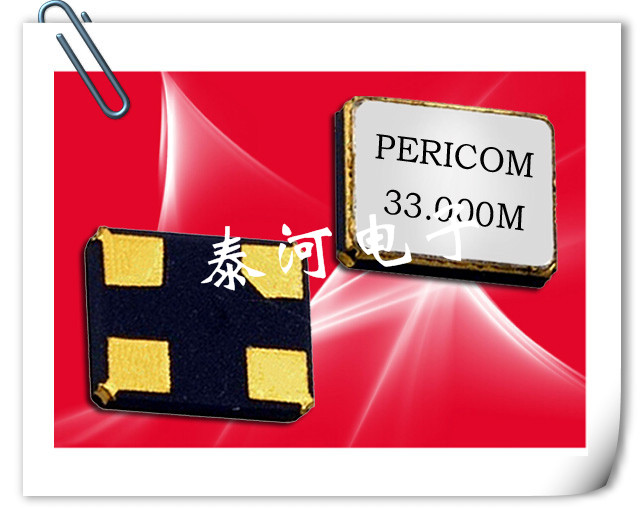

产品型号：FW-2016
晶振频率：20.000~60.000MHZ
晶振尺寸：2.0*1.6*0.45mm
产品应用： 亚陶科技成立于西元2000年7月，"FW1600008"提供客户高效能与高稳定度频率解决方案，在晶振产业中已广受好评。主要生产表面黏着式(SMD)石英晶体系列产品，应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业。亚陶...

　　亚陶科技成立于西元2000年7月，提供客户高效能与高稳定度频率解决方案，在"FW1600008"晶振产业中已广受好评。主要生产表面黏着式 (SMD) 石英晶体系列产品，应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业。
　　百利通亚陶晶振科技是美商Pericom集团 (NASDQ: PSEM) 的子公司，在2010年，亚陶科技正式更名为「百利通亚陶科技股份有限公司」，公司英文名字则是PSE Technology Corporation，(PSE是撷取母公司Pericom与品牌名Saronix Ecera的第一个字母而组成)。SaRonix-eCera仍为Pericom公司频率控制产品"FW1600008"的品牌。

　　型号:FW
　　频率:20.000~60.000MHZ
　　尺寸:2.0*1.6*0.45mm
　　负载:8 to 20PF(可指定)
　　工作温度:-20~+70℃（常规）
　　包装数量：3000pcs/reel

　　百利通亚陶晶振出自于台湾,FW2016mm贴片晶振是Pericom公司专家所设计出的一款小型化晶振,我们是一家专为计算,通讯与消费产品市场提供石英晶振的厂家,我们为高带宽连接技术所引起的挑战提供了系统设计解决方案,小尺寸的贴片石英晶振，目前生产上采用了高技术的封装模式，光刻石英晶片技术，"FW1600008"并且通过结合以往低速滚筒倒边去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定.

晶振各项参数	符号	FW贴片晶振参数规格说明	需知条件
额定频率范围	f_nom	20.000MHz ~ 60.000MHz	基频对于超出标准的规格说明，请联系我们以便获取相关信息。
储存温度	T_stg	-40°C ~ +85°C	裸存
工作温度	T_use	-20°C ~ +70°C or -30°C ~+85°C
激励功率	DL	10µW typ.(100µW Max.)	推荐:1µW ~ 100µW
频率公差	f_tol	±50 × 10-6 (标准), (±15 × 10-6 ~ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明，请联系我们以便获取相关的信息。
频率温度特征	f_tem	±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C) ±30 ppm或±50 ppm(-40 + 85°C)	对于超出标准的规格说明，请联系我们以便获取相关的信息。
负载电容	CL	7pF ~ 32pF	对于超出标准的规格说明，请联系我们以便获取相关的信息。
串联电阻（ESR）	R1	如下表所示	-40°C to +85°C, DL = 100µW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

设计振荡回路的注意事项　　

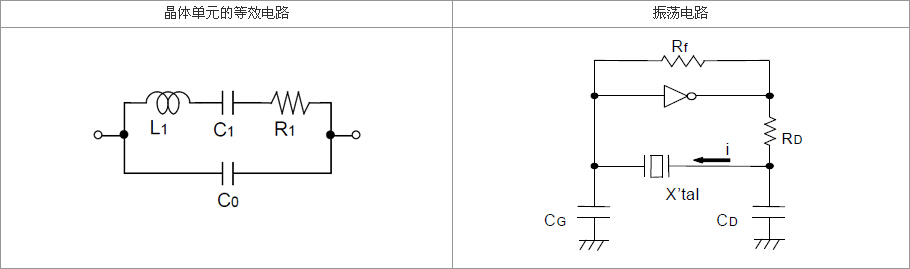

1. 驱动能力
驱动能力说明振荡晶体单元所需电功率，"FW1600008"其计算公式如下：
　驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。

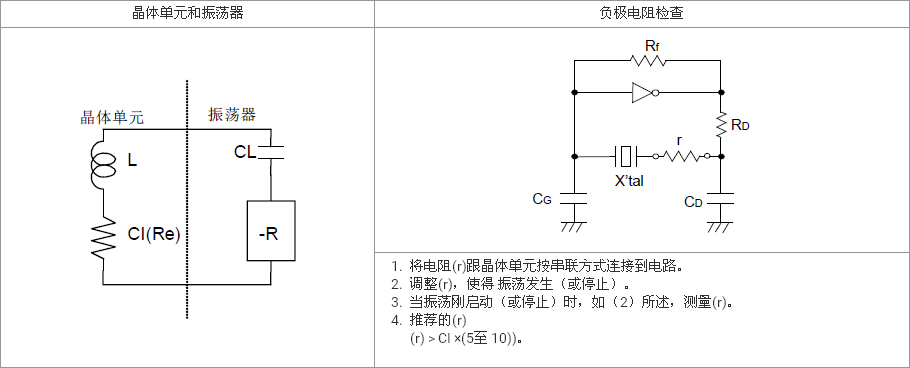

2. 振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

3. 负载电容
如果振荡电路中负载电容的不同，"FW1600008"可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。

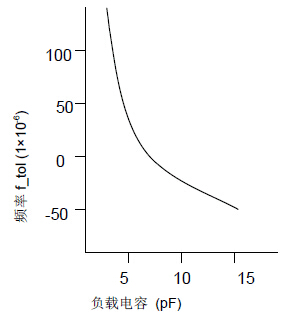

频率和负载电容特征图器

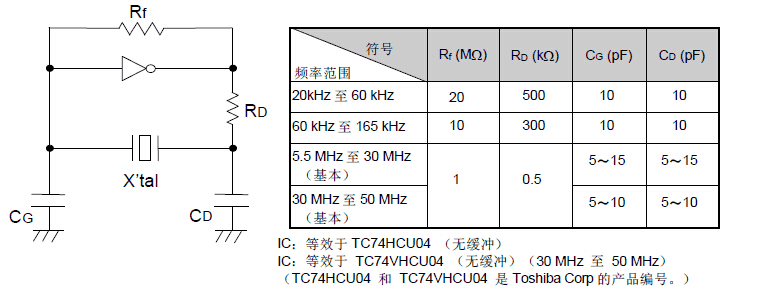

振荡回路参数设置参考
