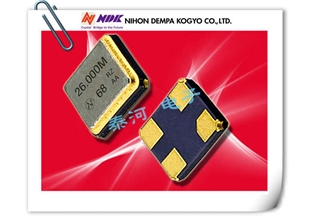

    NDK晶振,石英晶振,NX2016SF晶振

  • 产品型号:8129723
  • 晶振频率:19.200~54.000MHZ
  • 晶振尺寸:2.0*1.6*0.65mm 详细资料参考PDF
  • 产品应用: 智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准...


  日本电波工业株式NDK晶振由于制造普通晶体振荡器(PXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等涉及高温处理,所以需要大量电力的过程。通过使产品更加紧凑,可以增加每个工序引入的零件数量。设备功耗几乎不影响零件数量。因此,每个产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放。与这项改革,减少功耗设备也实施。为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术。
    NDK晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。
    NDK石英晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。

NDK晶振规格 单位 NX2016SF晶振 石英晶振基本条件
标准频率 f_nom 19.2 - 52 MHz 标准频率
储存温度 T_stg −40 - +85 °C 裸存
工作温度 T_use −30 - +85 °C 标准温度
激励功率 DL 10μW Max. 推荐:1μW ~ 100μW
频率公差 f_— l ±10 × 10-6 (标准),
(±10 × 10-6 ~ ±12 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征 f_tem ±10 × 10-6/-30°C ~ +85°C 超出标准的规格请联系我们.
负载电容 CL 7PF 不同负载电容要求,请联系我们.
串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
频率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年



Cstray可能从2p??F到6pF不等。
    可拉性:在并联谐振晶体中,频率随负载电容CL的变化而变化。可调性是并联电容Co运动电容C1和晶体尺寸的函数。
    绝缘电阻:晶体引线之间或引线与外壳(金属外壳)之间的电阻。它在100V±15V的直流电压下测试,绝缘电阻在500莫姆范围内。
    串联谐振:当谐振时阻抗最小时发生串联谐振。其串联谐振的等效电路是一个电阻。
    品质因数:是运动电感,谐振频率和ESR的质量函数。典型的范围是从十几到几百。
    晶体等效电路

示出了石英晶体的等效电路以解释控制晶体特性和性能的基本元素。它由运动电容C1,电感L1,串联电阻R1??和分路电容C0组成。前三个参数被称为石英晶体元件的“运动参数”。

陶瓷谐振器应用说明

一般描述
    为什么陶瓷谐振器?在精度方面,陶瓷谐振器位于石英晶体振荡器和LC / RC振荡器之间。它们相当小,无需调整,启动时间更短,成本更低。
    封装:陶瓷谐振器带有标准的单列直插式封装(ZTA,ZTB和ZTT),或者带有内置电容器的3引脚(ZTTS,ZTTCV)。
    性质:陶瓷谐振器的振荡取决于与其压电晶体结构相关的机械谐振。这些材料(通常是钛酸钡或锆钛酸铅)具有较大的偶极子运动,这通过施加的电场引起晶体的变形或生长。
    频率范围:可用频率范围从190 kHz到50 MHz不等。
    频率稳定度:在温度范围内(即-20oC至+ 80oC),与25o C的测量频率相比,最大允许频率偏差。典型的稳定性为±0.3%(±3000ppm)。
    频率允差:室温下允许的额定频率偏差。频率容差以百分比表示,典型值为±0.5%或百万分率(ppm),±5000ppm。
谐振阻抗:晶体在工作谐振电路中的阻抗值。
    老化:相对频率在一段时间内发生变化。这种频率变化率通常是指数性的。通常情况下,10年内的老化率为±0.5%。
    负载电容:负载电容(CL)是通过两个谐振器端子查看电路时振荡器所表现的电容量。负载电容用一对C1和C2表示,默认值见表格。
    等效电路:它的等效电路类似于石英晶体等效电路,即由并联CO电容并联的串联L1,C1,R1电路组成。标准ZTAS-MG-4.00MHz的典型参数如下:L - 330uH,Cl - 5pF,C0 - 40pF和Q?900。

    超声波清洗
    (1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
    (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
    (3)请勿清洗开启式产品
    (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
    操作
    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
    使用环境(温度和湿度)
    请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率
    在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
    负极电阻
    除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
    负载电容
    振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。
