怎样判断晶振的好坏
来源:http://taiheth.com 作者:taiheth 2012年04月29
晶振停振的问题分析过了,怎么判断晶振的好坏呢?坏的晶振是否就一定是供应商的问题,答案是否定的,首先我们要寻找起主要原因,或者冷静与供应商一起讨论此问题

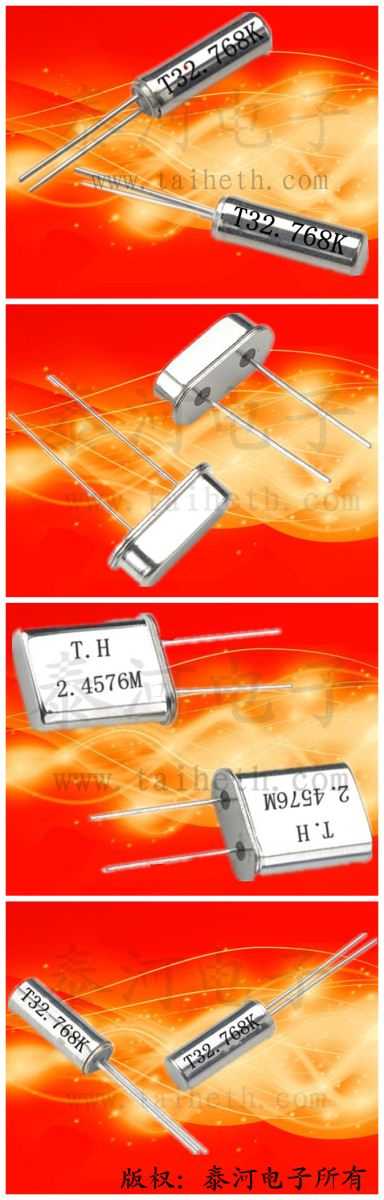

晶振。其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。石英晶体的压电效应:若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。
如何判断晶振的好坏呢?
(1)用万能表10K档测其两脚间阻值,应为无穷大,说明它首先不漏电; 这个办法对金属封装电阻准确性达百分之九十九,塑封晶振百分之七八十
(2)将晶振装在它的工作电路上,再用频率表或示波器测其工作频率;这个办法绝对精确,
(3)对已知正常电路用代换法将其替代,看能否正常工作,这是个笨办法,但却很有效,你可以参考一下
详情可以参考文章
《晶振是各板卡的“心跳”发生器,如果停振了怎么办》
