Abracon晶振AK2A，AK3A是一款超低均方根抖动振荡器，旨在为数据中心、100G/400G/800G以太网和光模块等高速应用提供稳定、精确的时钟信号。该器件使用第三泛音技术来实现64fs抖动性能和更低的功耗。作为我们的延伸ClearClock系列，非常适合需要100至212.5 MHz载波频率和400Gbps通道速率的应用。石英晶体振荡器AK2A/AK3A是紧凑型设计的完美解决方案，因为它仍然支持2.5 x 2.0 mm和3.2 x 2.5 mm的行业标准尺寸，但与AK2和AX3系列相比，抖动性能大幅提高。这些系列的振荡器可在Abracon的全球分销网络中获得，并提供各种输出逻辑，如LVPECL、LVDS和HCSL输出差分晶振。这些器件在提供可靠、高效振荡的同时，可以在-40°C至+85°C的工作温度范围内保持25ppm的稳定性，在-20°C至+70°C的工作温度范围内保持15ppm的稳定性。低抖动振荡器AK2APAF1-156.2500T3适用于6G无线晶振应用

低抖动振荡器AK2APAF1-156.2500T3适用于6G无线晶振应用

特征:

第三泛音建筑

提供更安静的技术，避免基于锁相环(PLL)的乘法运算，从而显著降低整体功耗。

低功耗有源晶振

支持紧凑应用，如光模块、有源电缆或电池供电系统，功耗是这些应用的关键因素。

紧凑尺寸

节省宝贵的电路板空间，支持灵活的布局设计。这对于空间有限的紧凑型应用非常重要。

高数据速率

可以维持高达100G/400G/800Gbps的数据速率，以实现可靠、精确的时钟信号。

支持各种差分输出

允许我们的Clearclock设备轻松集成到各种系统中，使其成为多功能解决方案。

低抖动振荡器AK2APAF1-156.2500T3适用于6G无线晶振应用

应用程序：

光学收发器和模块

数据中心、存储和服务器

网络交换机和网关

100G/200G/400G/800G以太网

光纤通道/SONET/SDH

PCIe

工业和FPGA

测试和测量
低抖动振荡器AK2APAF1-156.2500T3适用于6G无线晶振应用

规范:

<64fs Typ. (100fs Max @ 156.25MHz, LVPECL)

100至212.5 MHz输出频率

-40°C至+85°C工作温度范围(25ppm)

15ppm频率精度(-20°C至+70°C)

3.3V、2.5V、2.375 ~ 3.63V电源电压

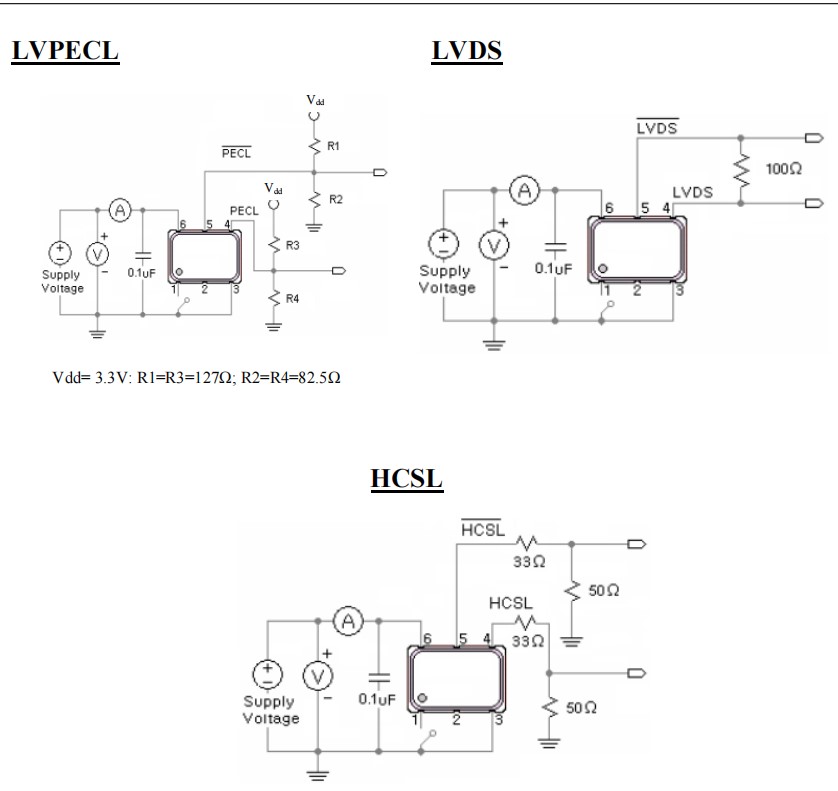

LVPECL、LVDS、HCSL输出差分晶振

原厂编码	进口晶振	系列	类型	频率	电压
ASFL1-27.000MHZ-EK-T	Abracon晶振	ASFL1	XO (Standard)	27MHz	3.3V
ASFL1-50.000MHZ-EC-T	Abracon晶振	ASFL1	XO (Standard)	50MHz	3.3V
ASV-48.000MHZ-E-T	Abracon晶振	ASV	XO (Standard)	48MHz	3.3V
ASE3-25.000MHZ-EK-T	Abracon晶振	ASE3	XO (Standard)	25MHz	1.8V
ASV-50.000MHZ-EJ-T	Abracon晶振	ASV	XO (Standard)	50MHz	3.3V
ASV-11.0592MHZ-E-T	Abracon晶振	ASV	XO (Standard)	11.0592MHz	3.3V
ASV-50.000MHZ-E-T	Abracon晶振	ASV	XO (Standard)	50MHz	3.3V
ASV-3.6864MHZ-E-T	Abracon晶振	ASV	XO (Standard)	3.6864MHz	3.3V
ASE3-25.000MHZ-LC-T	Abracon晶振	ASE3	XO (Standard)	25MHz	1.8V
ASFL1-12.288MHZ-EC-T	Abracon晶振	ASFL1	XO (Standard)	12.288MHz	3.3V
ASFL1-24.000MHZ-EC-T	Abracon晶振	ASFL1	XO (Standard)	24MHz	3.3V
ASFL1-20.000MHZ-EC-T	Abracon晶振	ASFL1	XO (Standard)	20MHz	3.3V
ASFL1-48.000MHZ-EC-T	Abracon晶振	ASFL1	XO (Standard)	48MHz	3.3V
ASFL1-1.8432MHZ-L-T	Abracon晶振	ASFL1	XO (Standard)	1.8432MHz	3.3V
ASFL1-30.000MHZ-EC-T	Abracon晶振	ASFL1	XO (Standard)	30MHz	3.3V
ASFL1-12.288MHZ-L-T	Abracon晶振	ASFL1	XO (Standard)	12.288MHz	3.3V
ASFL1-24.000MHZ-L-T	Abracon晶振	ASFL1	XO (Standard)	24MHz	3.3V
ASE-48.000MHZ-LC-T	Abracon晶振	ASE	XO (Standard)	48MHz	3.3V
ASFL1-20.000MHZ-L-T	Abracon晶振	ASFL1	XO (Standard)	20MHz	3.3V
ASDK2-32.768KHZ-LR-T3	Abracon晶振	ASDK	XO (Standard)	32.768kHz	1.8V
ASE-25.000MHZ-LC-T	Abracon晶振	ASE	XO (Standard)	25MHz	3.3V
ASE-50.000MHZ-LC-T	Abracon晶振	ASE	XO (Standard)	50MHz	3.3V
ASE-24.000MHZ-LC-T	Abracon晶振	ASE	XO (Standard)	24MHz	3.3V
ASE-12.000MHZ-LC-T	Abracon晶振	ASE	XO (Standard)	12MHz	3.3V
