泰河电子详细讲解有源晶振引脚的识别

来源:http://www.taiheth.com 作者:taiheth 2012年05月07

     通常晶振可以分为有源晶振和无源晶振两种,无源晶振一般以两个引脚居多,当然4个引脚的也有,只是其中两个脚不起任何作用‘;有源晶振 4个脚或4个以上。那么如何来识别有源晶振的引脚呢?

            在电子学上通常是将带有晶体管元件的电路称作“有源电路”(如有源音箱、有源滤波器等)而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶体和有源晶振的英文名字也不相同无源晶振为crystal(晶体)而有源晶振则叫做oscillator(振荡器)。无源晶振是有2个引脚的无极性元件需要借助于时钟电路才能产生振荡信号自身无法振荡起来所以“无源晶振”这个说法并不准确;有源晶振有4只引脚是一个完整的振荡器其中除了石英晶体外还有晶体管和阻容元件有源晶振相比于无源晶体通常体积较大,但现在许多有源晶振是表贴的,体积和晶体相当,有的甚至比许多晶体还要小。泰河电子生产小型贴片晶振,其体积可以做到3225mm。部分频点可接受订货


         有源晶振为四角方形或矩形金属盒子,看着标称一面(顶),左下空脚,右下地,左上VCC(5V),右上输出。接上电源可以用示波器看到波形。

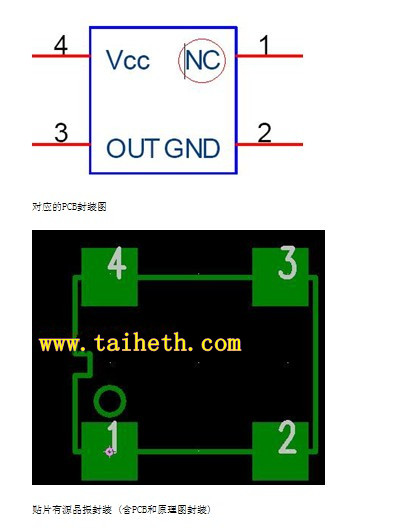

          有源晶振型号很多,而每一种型号的引脚定义都有所不同,接法也不同,下面泰河电子介绍一下有源晶振引脚识别,以方便大家识别

        有个点标记的为1脚,按逆时针(管脚向下)分别为2、3、4。有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单,这个大家是都知道的(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路。相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格相对较高。泰河电子有源晶振进口品牌,其中爱普生晶振和KDS晶振,西铁城晶振是热销品牌,晶振种类繁多,型号齐全,可偏频点可接受订货。 有源晶振引脚的接法:一脚悬空,二脚接地,三脚接输出,四脚接电压。



方形有源晶振引脚分布:
1、正方的,使用DIP-8封装,打点的是1脚。  1-NC; 4-GND; 5-Output; 8-VCC
2、长方的,使用DIP-14封装,打点的是1脚。1-NC; 7-GND; 8-Output; 14-VCC
BTW:
1、电源有两种,一种是TTL,只能用5V,一种是HC的,可以3.3V/5V
2、边沿有一个是尖角,三个圆角,尖角的是一脚,和打点一致。
 Vcc          out
 NC(点)    GND

     有源晶振(oscillator)是由石英晶体谐振器组成的,石英晶片之所以能当为振荡器使用,是基于它的压电效应:在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的。有源晶振的性能稳定,无须复杂电路,信号质量好,只是价格比较贵一点。
