构建拉隆振荡器CO4302-40.000-T-EXT-TR关键点在哪里?

来源:http://www.taiheth.com 作者:lviu 2023年06月15

构建拉隆振荡器CO4302-40.000-T-EXT-TR关键点在哪里?拉隆公司是一家有着非常丰富经验的供应商,拉隆公司推出编码CO4302-40.000-T-EXT-TR是一款7050mm的时钟晶体振荡器,经过长期的研究开发人员会遇到一个问题,即是振动夸克还是石英振荡器。应考虑各种边界条件,如空间要求, 满足频率稳定性、部件成本和开发成本。使用振动石英,开发人员原则上可以自己构建自己的振荡器电路。为什么设计这种振荡器电路?那么,振荡器是否经常被用作简单应用中的时钟引擎?或者在某些情况下, 微控制器已经与内部有源组件允许使用石英? 原因在于不仅需要频率稳定性。定义的振动行为和运行安全性 整个温度范围往往更重要。

在石英中,需要一定的努力才能使 电路适应石英,并确保安全运行。对于小批量,无论如何。 更便宜,节省了增加的开发成本,而不是石英,更昂贵的有源振荡器使用。使用振荡器时,消除了调整石英所需的组件 这样可以节省PCB上的空间。振荡器很容易获得,例如在SMD结构中 尺寸7x5mm或更小在微控制器的数据表中,您可以找到有关外部振荡器的信息将连接。仅对于非常大的数量,当振荡器尚未在内部存在于组件上的IC中时,如果空间是足够的, 它是经济上有意义的, 通过单个构件和一个石英自己建造振荡器.构建拉隆振荡器CO4302-40.000-T-EXT-TR关键点在哪里?

元器件详情 包装 Oscillator Type Operating Frequency Frequency Stability Supply Voltage Operating Temp Range
  卷盘   50MHz ±50ppm 3.3V -10°C to +70°C
CO2016-50.000-3.3-50-T-TR
Raltron
CO2016 系列 2 x 1.6 mm 50 MHz 3.3 V ±50 ppm 表面贴装 时钟振荡器
  卷盘   25MHz ±20ppm 3.3V -40°C to +85°C
CO4302-25.000-EXT-T-T
Raltron
CO4 Series 25 MHz 3.3 V ±20 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
  卷盘   40MHz ±20ppm 3.3V -40°C to +85°C
CO4302-40.000-T-EXT-TR
Raltron
CO43 系列 40 MHz ±20 ppm -40 至 +85°C 严格对称 标准贴装 时钟 振荡器
  卷盘   11.184MHz ±25ppm 3.3V -20°C to +70°C
CO43025-11.184-TR
Raltron
CO43025 系列 11.184 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器
  卷盘   12.96MHz ±25ppm 3.3V -10°C to +70°C
CO43025-12.960-TR
Raltron
CO43025 系列 12.960 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器
  盒装   14.3182MHz ±25ppm 3.3V -10°C to +70°C
CO43025-14.31818-T
Raltron
CO43025 系列 14.31818 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器
  卷盘   14.3182MHz ±25ppm 3.3V -20°C to +70°C
CO43025-14.31818-T-TR
Raltron
CO4 Series 14.31818 MHz 3.3 V ±25 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
  卷盘   16.384MHz ±25ppm 3.3V -20°C to +70°C
CO43025-16.384-T-TR
Raltron
CO43025 系列 16.384 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器
  卷盘   20MHz ±25ppm 3.3V -40°C to +85°C
CO43025-20.000-EXT-T-TR
Raltron
CO43025 系列 20 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 扩展型 振荡器
  卷盘   24.576MHz ±25ppm 3.3V -10°C to +70°C
CO43025-24.576-T-TR
Raltron
CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
  卷盘   24.704MHz ±25ppm 3.3V -40°C to +85°C
CO43025-24.704-EXT-T
Raltron
CO43 Series 24.704 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
  卷盘   25MHz ±25ppm 3.3V -10°C to +70°C
CO43025-25.000-T-TR
Raltron
CO43 Series 25 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
  卷盘
CO43025-32.000-EXT-T-TR
Raltron
CO4 Series 32 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
  卷盘   25MHz ±25ppm 3.3V -40°C to +85°C
CO43025S-25.000-EXT-TR
Raltron
CO43025 系列 25 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 扩展型 振荡器
  卷盘   27MHz ±25ppm 3.3V -20°C to +70°C
CO43025S-27.000-T-TR- L30
Raltron欧美晶振
CO43 Series 27 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
  卷盘   1.8432MHz ±50ppm 3.3V -10°C to +70°C
CO4305-1.8432MHZ-T
Raltron
CO43 Series 1.8432 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
  卷盘   10MHz ±50ppm 3.3V -20°C to +70°C
CO4305-10.000-T-TR
Raltron
CO4 Series 10 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
  卷盘   11.0592MHz ±50ppm 3.3V -20°C to +70°C
CO4305-11.0592MHZ-T
Raltron
CO4 Series 11.0592 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
  剪切卷带   11.2896MHz ±50ppm 3.3V -40°C to +85°C
CO4305-11.2896-EXT-T-TR
Raltron
CO43 Series 11.2896 MHz ±50 ppm -40 to +85°C Tight Symmetry SMT Clock Oscillator
  卷盘   16MHz ±50ppm 3.3V -20°C to +70°C
CO4305-16.000-EXT-TR
Raltron
C043 系列 16 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面贴装 时钟振荡器
  卷盘   2.048MHz ±50ppm 3.3V -20°C to +70°C
CO4305-2.048-T-TR
Raltron
CO43 系列 2.048 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器

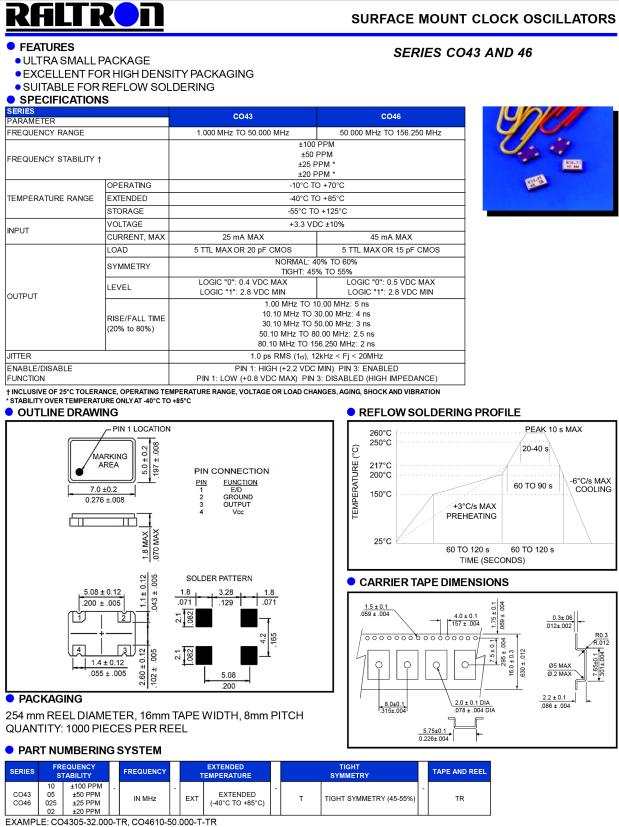

振动石英是最好的选择
使用石英在大批量时具有成本优势。通常含有微控制器已经是一个有源组件,允许使用石英和几个无源组件配置一个石英晶体振荡器。IC制造商的用户信息提供了一些电路的基本信息,但经常忽略重要的细节,如允许的石英载荷或石英外围的适当尺寸。
从大约40MHz开始,通常使用Oberton石英。这些都需要技术预防措施,以阻止在基座上的膨胀。与奥伯顿石英电路应特别小心尺寸并在其操作行为中进行检查。

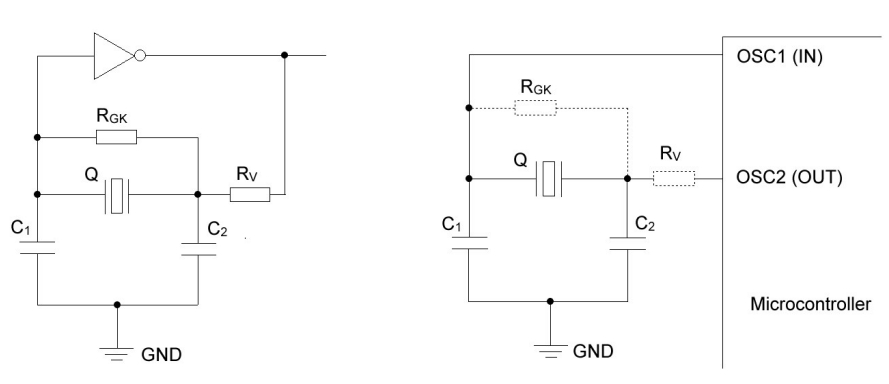

PierceOszillator电路 返回 逆变器。 右:Inverter 微控制器
这种配置最常见。在图2(上方的下一页)中,左侧是基本配置。 看到,而不是逆变器,也可以用一个简单的晶体管来实现相位移 从180度,并得到加强。对于额外的180°,反馈网络必须提供石英晶振与两个电容器C1和C2和一个RV电阻一起组成。总的来说,它可以达到360°。 与适当的增益一起满足振动条件。
对于微控制器,通常已经包括用于这些皮尔斯振荡器电路的逆变器。 此外,这使得将振荡器连接到OSC1而不是石英非常容易,并使OSC2保持开放。
电阻RV可以,例如,作为逆变器的输出阻抗和/或作为集成电阻。 包括微控制器。这同样适用于高阻抗RGK,它设置直流工作点。 不幸的是,半导体制造商对此几乎没有提供任何信息。
