如何用更快速的方法去了解晶振的所有参数

来源:http://www.taiheth.com 作者:taiheth 2013年03月07

 对晶振(CRYSTAL)不了解的人士,初次接触晶振肯定很枯燥乏味的,因为单纯的死记硬背产品的型号和频率,是一项脑力活,如何用更快速的方法去了解晶振的所有参数。
     对于晶振我们首先要了解到,晶振有分石英晶振陶瓷晶振,石英和陶瓷是两者材质,生活中使用到的饭碗就是陶瓷材质,石英相对陶瓷,质地比较硬,像生活中的大理石.从而我们要了解到有源晶振无源晶振,有源晶振通俗易懂一点就是带电压,无源晶振就是无电压,电压的单位是伏特(V)。常用到的电压参数有1.8V,3.0V,3.3V,5V。陶瓷晶振基本上都是无源晶振,而石英晶振有分有源晶振和无源晶振,有源晶振有多种名字,例如石英振荡器。
       第一步,首先我们要知道晶振的品牌.日本是一个电子产业发达的国家,在电子元器件做的有声有色,我们公司代理的五大品牌总部均位于日本,
1,爱普生晶振(EPSON CRYSTAL)
2,西铁城晶振(CITIZEN CRYSTAL)
3,精工晶振(SEIKO CRYSTAL)
4,日本大真空晶振(KDS)
5,日本村田晶振(MURATA CRYSTAL)
以上五个品牌,前四大品牌均以石英晶振,后者村田制造所是所有电子行业中做陶瓷最出名的企业,因此村田陶瓷晶振在陶瓷晶振中是比较响亮的一个品牌。
第二步,我们要了解每一个品牌的型号,体积,频率,负载电容,精度,当然若要我们一个型号一个型号记体积我们就会觉得很困难.其实不然,像爱普生晶振,西铁城晶振,KDS晶振他们都有相对应的体积。

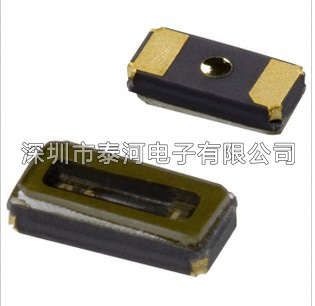

例如爱普生晶振中的FC135晶振,体积为3.2*1.5mm(通常我们记体积,记下晶振的长宽就可以了)西铁城晶振中也有同样体积的型号,CM315,KDS晶振中也有同样体积的型号DST310S
爱普生晶振FC145——西铁城晶振CM415——KDS晶振DST410S  体积均为4.2*1.5mm
爱普生晶振FC255——西铁城晶振CM519——KDS晶振DST520   体积均为5.0*2.0mm
另外还有一个小诀窍,KDS晶振型号中以DST开头的晶振,记体积最快速的一个方法就是,小数位的数通常只有.0,.2,.5,从型号中我们就可以看出体积是多少,例如DST310S,长是3.2,型号中的3,小数点.2,型号中的1,小数点的.5,其他DST型号都以为类推
爱普生晶振MC306/MC30A——西铁城晶振CM200C/CM250C——精工晶振SSP-T2A  体积均为8.0*3.8mm
爱普生晶振MC146——精工晶振SSP-T7-F  体积均为7.0*1.3mm
爱普生晶振FA365/TSX-6035——西铁城晶振CS10——KDS晶振DSX630G  体积均为6.0*3.5mm
爱普生晶振FA238/FA238V/TSX-3225——西铁城晶振CS325——KDS晶振DSX321SL/DSX320G/DSX321G  体积均为3.2*2.5mm

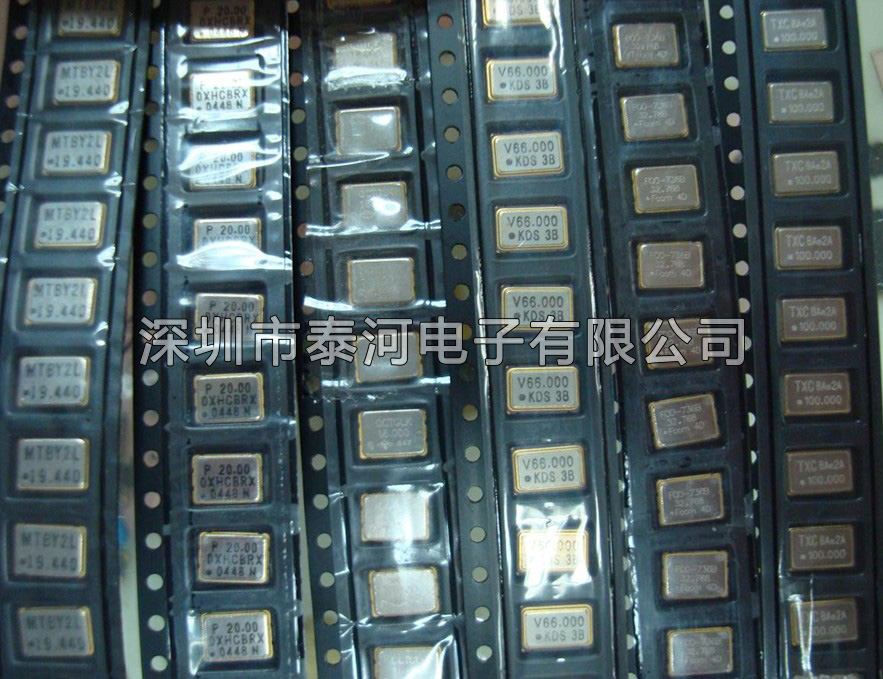

以上都是四大品牌中贴片晶振(SMD CRYSTAL)相对应的体积型号,插件晶振(DIP CRYSTAL)也有
爱普生晶振C-002RX——西铁城晶振CFS206——精工晶振VT-200-F——KDS晶振DT-26  体积均为2.0*6.0mm
爱普生晶振C-001RX——西铁城晶振CFS308——KDS晶振DT-38  体积均为3.0*8.0mm
爱普生晶振C-004RX——西铁城晶振CFS145——精工晶振VT-150-F  体积均为5*1.5mm

以上总结的贴片晶振和插件晶振均为无源晶振,下面总结有源晶振。有源晶振通常是四脚以上,当然无源晶振也有四脚和两脚的.所以当客户问道四脚的贴片晶振的时候,我们需要细心留意客户说的是有源晶振还是无源晶振。有源晶振重点谈论KDS晶振。有源晶振是带电压的晶振,有源晶振也有不同的性质的晶振,例如温补振荡器,普通振荡器,压控振荡器,压控温补振荡器
KDS 晶振型号的符号一般都比较多,怎么快速简单的分辨出这些有源晶振的种类呢? 细心留意,我们发现 KDS晶振的型号一般都是以 DS 开头的,当然这里的 D 就是代表 KDS 大真空株式会的社名了,KDS 晶振的型号字符有 DSA,DSB,DSX,DST,DSO,DSV.DSF
  DSA 开头的晶振型号是压控温补振荡器
  DSB 开头的晶振型号是温补振荡器
  DSO 开头的晶振型号是普通振荡器
  DSX,DST 开头的晶振型号是无源晶振
  DSV 开头的晶振型号压控振荡器
  DSF 开头的是 KDS 晶体滤波器
  这里需要补充的是型号中DSX,DST开头的,数字末尾带0的,脚位是两个脚的,末尾数字是0以外的,脚位是四个脚的,举例:DSX320G和DSX321SL,DSX320G是3225两脚贴片晶振,DSX321SL是四脚无源贴片晶振,型号中末尾字母是G或者GA通常是陶瓷面的,其他均为金属面,但是性质上都是石英晶振,只是表面的材质差异。
(参考地址:http://www.taiheth.com/blog/KdsOSCillator.html

上文中提到的负载电容(PF),精度(PPM)
负载电容通常用到的参数有12PF,12.5PF,6PF,我们了解到晶振频率有MHZ和KHZ,KHZ通常对应的负载电容为12.5PF或者6PF。
那么精度是什么呢?精度有时候也被叫做误差
ppm是英文part per million的缩写,表示百万分之几,既然PPM是代表百万分之一,代表误差(精度)
那么时间的准确度就与晶振的PPM息息相关了.晶振PPM等级分为0.1PPM,0.5PPM,1PPM,2PPM,5PPM,10PPM,20PPM,30PPM,50PPM,100PPM,200PPM
举例:若晶振的精度是10PPM,那么我们可以计算出一块手表一天的时间误差有多少
10(ppm)×24(一天24小时)×60(一小时60分钟)×60(一分钟60秒)=864000*1/1000000=0.864S
即每日的误差不超过0.864秒,误差已经算很大的了,以此类推,精度值越大,时间误差越大
(参考地址:http://www.taiheth.com/blog/Jingdu.html
