从DSX320G,DSX321S,DSX321G晶振总结出来的规律
来源:http://www.taiheth.com 作者:taiheth 2013年03月14
DSX321G石英贴片晶振,外表采用黑色陶瓷面,比其他材质的晶振更具有耐热性。与此体积相同的晶振有DSX320G和DSX321SL。当然KDS晶振品牌中3.2*2.5mm的体积型号甚是较多,但是我们都知道石英晶振分有源晶振和无源晶振,3225体积的无源晶振和有源晶振让我们如何来分辨了。泰河电子总结过如何区分KDS有源晶振哪些是温补振荡器,哪些是压控振荡器,从只差一个一个字母的型号中,我们就能判断出复杂的有源晶振的属性。下面再次和大家分享一下。
KDS石英振荡器的辨别
晶振分有源晶振和无源晶振,我们重点谈KDS有源晶振,对于有源晶振的分类,有普通振荡器,温补振荡 器,压控振荡器,压控温补振荡器,而 KDS 除此能做到以上这些,对于晶体滤波器,KDS 也是着力 研发,当然 KDS 晶振型号的符号一般都比较多,怎么快速简单的分辨出这些有源晶振的种类呢? 细心留意,我们发现 KDS晶振的型号一般都是以 DS 开头的,当然这里的 D 就是代表 KDS 大真空株式会的社名了,KDS 晶振的型号字符有 DSA,DSB,DSX,DST,DSO,DSV.DSF
DSA 开头的晶振型号是压控温补振荡器
DSB 开头的晶振型号是温补振荡器
DSO 开头的晶振型号是普通振荡器
DSX,DST 开头的晶振型号是无源晶振
DSV 开头的晶振型号压控振荡器
DSF 开头的是 KDS 晶体滤波器
但是DSX系列的晶振和DST系列的晶振,型号都大同小异,对于不懂晶振的“菜鸟”来说,更是让人头疼。因此泰河电子分析出了如何判别他们差异之间的小诀窍。
例子,

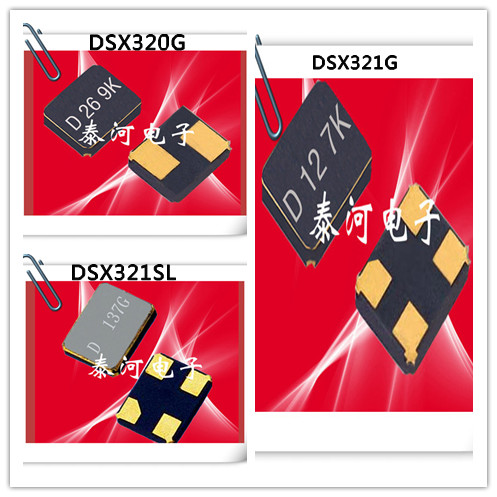

DSX320G(http://www.taiheth.com/jkjz/DSX320G.html)
DSX321G(http://www.taiheth.com/jkjz/DSX321G.html)
DSX321SL(http://www.taiheth.com/jkjz/DSX321SL.html)
三款晶振,大家可以打开链接网址了解三款晶振的不同之处,然后自己总结,怎么样区分他们的不同之处。从资料分析得出,三款型号的晶振体积都为3.2*2.5mm(当然高度我们没有算)。但是我们会发现三款晶振有的是黑色面的,有的是金属面的,有的是两个脚的,有的是四个脚的。同样。如果你翻查KDS晶振更多型号晶振的时候,你会发现KDS型号中也有DSX530G.DSX531SL,DSX531G,体积都是一样的,我们要通过什么特点来区分哪个型号到底是黑色陶瓷面的,哪个是两脚无源的,哪个是四脚的呢?DSX320G,DSX321G,DSX321SL。DSX530G,DSX531SL,DSX531G,两组型号中,型号以G结尾的,统一为陶瓷面,型号以S或者SL结尾为金属面。型号以0结尾为两个脚,型号以O以外的数字结尾是四个脚的(通常情况下都是数字1)这个小小的规律适用于任何一个品牌。例如日本电波株式会社NDK晶振。更或者是下面一组例子。DST310S,DST410S,DST520,DST621。通过网址http://www.taiheth.com查询KDS晶振信息,你会发现DST310S,DST410S,DST520均为两脚贴片晶振,DST621为四脚贴片晶振,和之前总结出来的规律是完全符合的。
泰河电子是一家专业代理日产系列品牌晶振的专业代理商, 大家日后有关于晶振上的技术问题可以加QQ:794113422,来获知更多相关信息。
KDS石英振荡器的辨别
晶振分有源晶振和无源晶振,我们重点谈KDS有源晶振,对于有源晶振的分类,有普通振荡器,温补振荡 器,压控振荡器,压控温补振荡器,而 KDS 除此能做到以上这些,对于晶体滤波器,KDS 也是着力 研发,当然 KDS 晶振型号的符号一般都比较多,怎么快速简单的分辨出这些有源晶振的种类呢? 细心留意,我们发现 KDS晶振的型号一般都是以 DS 开头的,当然这里的 D 就是代表 KDS 大真空株式会的社名了,KDS 晶振的型号字符有 DSA,DSB,DSX,DST,DSO,DSV.DSF
DSA 开头的晶振型号是压控温补振荡器
DSB 开头的晶振型号是温补振荡器
DSO 开头的晶振型号是普通振荡器
DSX,DST 开头的晶振型号是无源晶振
DSV 开头的晶振型号压控振荡器
DSF 开头的是 KDS 晶体滤波器
但是DSX系列的晶振和DST系列的晶振,型号都大同小异,对于不懂晶振的“菜鸟”来说,更是让人头疼。因此泰河电子分析出了如何判别他们差异之间的小诀窍。
例子,
DSX320G(http://www.taiheth.com/jkjz/DSX320G.html)
DSX321G(http://www.taiheth.com/jkjz/DSX321G.html)
DSX321SL(http://www.taiheth.com/jkjz/DSX321SL.html)
三款晶振,大家可以打开链接网址了解三款晶振的不同之处,然后自己总结,怎么样区分他们的不同之处。从资料分析得出,三款型号的晶振体积都为3.2*2.5mm(当然高度我们没有算)。但是我们会发现三款晶振有的是黑色面的,有的是金属面的,有的是两个脚的,有的是四个脚的。同样。如果你翻查KDS晶振更多型号晶振的时候,你会发现KDS型号中也有DSX530G.DSX531SL,DSX531G,体积都是一样的,我们要通过什么特点来区分哪个型号到底是黑色陶瓷面的,哪个是两脚无源的,哪个是四脚的呢?DSX320G,DSX321G,DSX321SL。DSX530G,DSX531SL,DSX531G,两组型号中,型号以G结尾的,统一为陶瓷面,型号以S或者SL结尾为金属面。型号以0结尾为两个脚,型号以O以外的数字结尾是四个脚的(通常情况下都是数字1)这个小小的规律适用于任何一个品牌。例如日本电波株式会社NDK晶振。更或者是下面一组例子。DST310S,DST410S,DST520,DST621。通过网址http://www.taiheth.com查询KDS晶振信息,你会发现DST310S,DST410S,DST520均为两脚贴片晶振,DST621为四脚贴片晶振,和之前总结出来的规律是完全符合的。
泰河电子是一家专业代理日产系列品牌晶振的专业代理商, 大家日后有关于晶振上的技术问题可以加QQ:794113422,来获知更多相关信息。
