正确区分晶振和电容的小诀窍

来源:http://www.taiheth.com 作者:taiheth 2013年01月18
   购买过晶振的采购,对电容电阻等词语应该不会感到陌生,并且大多数采购时常会将电容和晶振分不清楚,那么如何区分电容和晶振呢?电容也有插件电容和贴片电容,并且电容和晶振的外形感官相差无几,很容易使人混淆。下面泰河电子资深研究部将会逐一举出如何分辨电容和晶振外观上的区别。让采购更深刻的分辨电容和晶振。




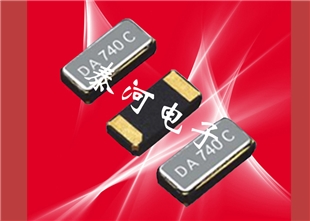

  列举两个完全不同行业的产品,红色背景的图片是一款贴片晶振,晶振行业中类似这样的产品有10余款左右,看起来这款贴片晶振似乎和旁边安静躺着的贴片元器件很是相似,实际上旁边这款元器件是电子行业中普遍应用到的贴片电容,很多采购在形形色色的行业网站中寻找自己想要的产品,看到类似自己手中样品的产品,就一股脑的去询价,结果提供的参数完全就不对,搞得供应商也摸不着头脑。贴片元器件有相似的外观,插件元器件也有相似的外观




    三个脚插件蓝色身体的元器件是村田陶瓷谐振器,旁边两脚黄色身体的插件元器件是插件电容,两款外观看上去似乎差不多,虽说颜色上可以分辨,但是村田陶瓷晶振也有黄色的,所以才外观初步的判断似乎都是一样的。当然电容和晶振是两种完全不一样的应用。
晶振的结构和应用
1、石英晶体振荡器的结构
     石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。
      2、压电效应
      若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时晶片的机械振动又会产生交变电场。在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。它的谐振频率与晶片的切割方式、几何形状、尺寸等有关。
电容的结构和应用
电容器的基本作用就是充电与放电,
但由这种基本充放电作用所延伸出来的许多电路现象,使得电容器有着种种不同的用途,用陶瓷做介质,在陶瓷基体两面喷涂银层,然后烧成银质薄膜做极板制成。

  因此我们得出,想准确的分辨出贴片晶振和贴片电容,1从他们的脚位着手,我们知道石英晶振的脚位通常是金属层作为电极的,而贴片电容的电极是镀上一层银层,简单的说白色电极的就是电容,黄色的电极就是晶振,2从参数入手,参数入手是一个比较麻烦的工序,因为你必须要一对的找符号或者单位,电容有的参数PF(负载)晶振也有这个参数,电容有的参数V(电压)晶振也有,因此这一点是比较矛盾的,那么从那一点参考呢?大家都知道晶振是一种频率元件,当然必不可少的一个参数就是频率,频率通常使用到的单位是KHZ或者MHZ,而电容没有这个单位,因此从频率这个参数入手就一目了然。

  对于晶振和电容的简单分辨方法希望对各位采购有所帮助。
