声表面滤波器的作用和特性
来源:http://taiheth.com 作者:taiheth 2012年04月29

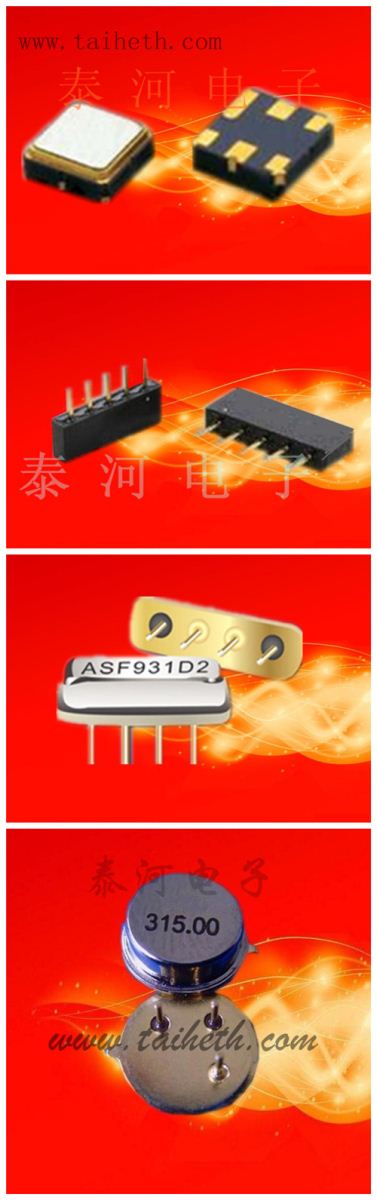

声表面滤波器也和晶振一样,分为DIP和SMD两大类,常用于电视机,收音机,录像机等电器类产品,很多人可能对声表面滤波器一概不知,声表面滤波器本身做工就很复杂,它是利用压电陶瓷、铌酸锂、石英等压电晶体振荡器材料的压电效应和声表面波传播的物理特性制成的一种换能式无源带通滤波器,它常用于电视机和录像机中频放大器的输入吸收回路和多级调谐回路。英全称为SAW Surface Acoustic Wave Filters,简称SAW。
声表面滤波器的作用:
中国泰河电子生产的声表面滤波器,声表面谐振器符合ROHS规范,;EAD-FREE无铅标准,使用lead-free logo无铅标志。提供完整贴片,插件声表尺寸,频率范围齐全,提供声表面系列产品目录下载。具有体积小,重量轻,性能可靠,不需要复杂调整的特点。其原理是利用压电晶体材料的压电特性,利用输入与输出换能器将电波的输入信号转化为机械能,经过处理后,再把机械能转化成电的信号,最终过滤不必要的信号和杂波来提升接收信号的效率。主要功能在于把杂波滤掉,比传统的LC滤波器安装更简单,体积更小。
声表面滤波器的特性:
声表面滤波器是在一块具有压电效应的材料基片上蒸发一层金属膜,然后经光刻,在两端各形成一对叉指形电极组成。当在发射换能器上加上信号电压后,就在输入叉指电极间形成一个电场使压电材料发生机械振动(即超声波)以超声波的形式向左右两边传播,向边缘一侧的能量由吸声材料所吸收。在接收端,由接收换能器将机械振动再转化为电信号,并由叉指形电极输出。
