贴片晶振焊接顺序
来源：http://www.taiheth.com 作者：泰河电子 2016年01月21
随着电子科技的发展，市场的需要，插件晶振渐渐被贴片晶振给取而代之，常规的贴片晶振规格有2.5*2.0mm,3.2*2.5mm,5.0*3.2mm,6.0*3.5mm,5.0*7.0mm.
贴片晶振也是有分2脚陶瓷面晶振,及4脚金属面晶振(常规的),但是很多工程师都会因此而感到苦恼.便会到网上去寻找晶振,并且咨询一些有关于技术性的问题,但是会有很多销售都不知道,也都是一头雾水,这里就告诉大家一个技巧.
通常使用贴片晶振的情况下,不知道脚位如何区分,大家都知道,石英晶振一般都是有两个脚是工作的,另两个脚即是悬空的.我们现在把四个脚位都取个名字儿,脚1,脚2,脚3,脚4.脚位分好了现在我们就来区分哪两个是工作的.

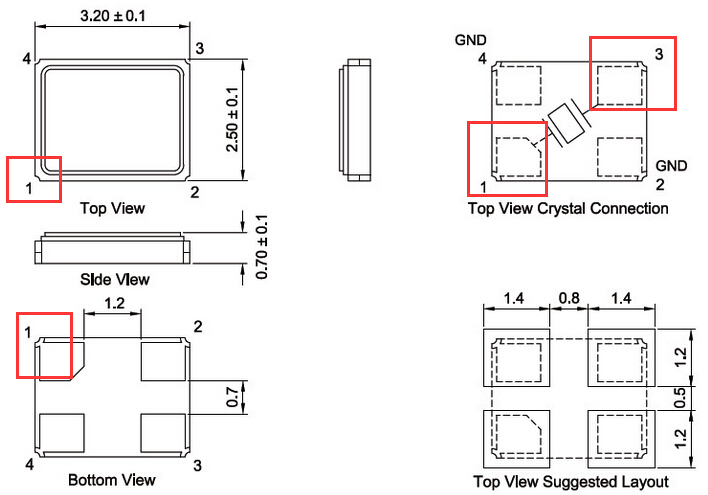

如图所示,正面看脚位的话是看不出来的,当把晶振给翻过来之后,会发现图中所标的脚1有个斜切口,设计晶振的工程师为了让大家可以更好的辨认工作脚是哪个,就做了个估计,还有这么几个字大家可是要记住的:对角是工作脚.也就是说,当你找出斜脚之后,其斜对面的就是另一个工作脚,这样说的话就更通俗易懂了.同样的,有源晶振也是如此区分工作脚位.想知道如何区分是吧,下面为大家做好了图片供大家观看.

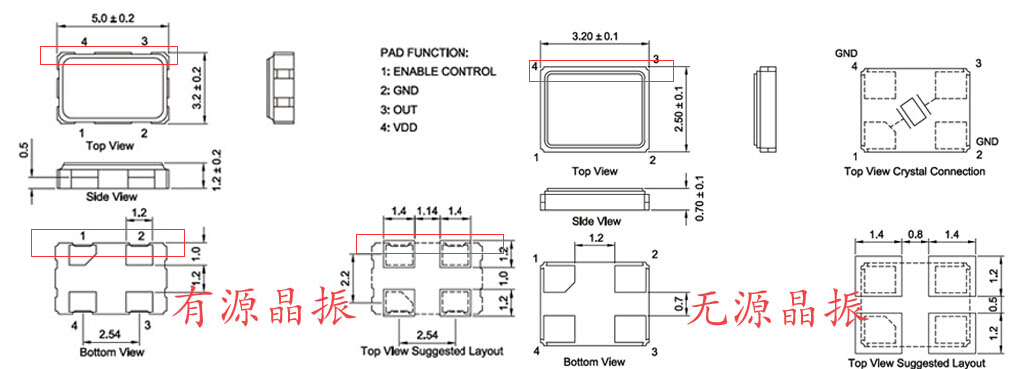

查看大图可以清楚的看到做出标记的地方是有些区别的,先看正面,左图有明显的凹凸不平,而右图却一马平川,再看下面的脚位图也是如此.则可以得出这么一个结论,有源晶振的外观是有"缺陷"的(凹凸不平的),无源晶振则是一条线,概括一句话就是直.
查看大图可以清楚的看到做出标记的地方是有些区别的,先看正面,左图有明显的凹凸不平,而右图却一马平川,再看下面的脚位图也是如此.则可以得出这么一个结论,有源晶振的外观是有"缺陷"的(凹凸不平的),无源晶振则是一条线,概括一句话就是直.
