GPS定位器专用晶振X1G004211000300
来源:http://www.taiheth.com 作者:泰河盛电子 2022年09月16

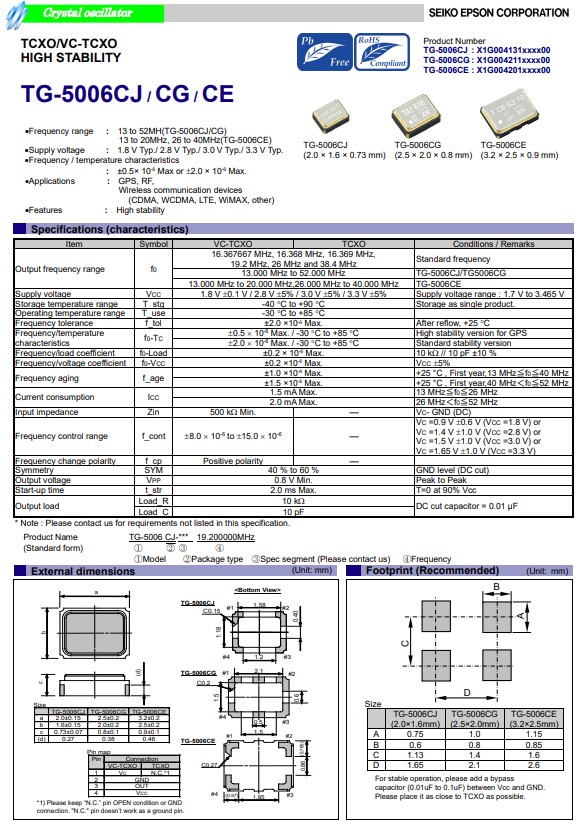

EPSON爱普生晶振公司推出的型号TG-5006CG,是一款温补晶体振荡器TCXO系列,编码X1G004211000300,频率为26.000000MHz带有温度补偿功能,在-30℃~+85℃的工作温度范围内精度为±0.5ppm,极高的温度稳定性,符合GPS的时钟要求,2.5x2.0x0.8mm的超小封装满足鸽环小体积设计的要求,同时TG-5006CG作为一款压控温度晶振,可通过温度补偿电路降低由于环境温度变化导致石英晶体振荡器输出频率的变化,进一步提升晶体振荡器输出频率的稳定度,TG-5006CG压控温补晶振频率控制范围可达±8.0~±15.0ppm,基于TG-5006CG晶振先进的工艺设计,其在第一年的频率老化最大不超过±1.5ppm,出色的频率稳定度,让TG-5006CG可以在各种对频率具有高要求的应用中具有出色的表现。其不仅可以运用于GPS的设计,还可用射频和无线通信设备,GPS,无线通信设备 (CDMA, WCDMA, LTE, WiMAX)等,
GPS定位器专用晶振X1G004211000300,X1G004211003700,温补晶体振荡器
产品编码 | 型号 | 频率 | 贴片晶振 | 输出波 | 电源电压 |
X1G004211000100 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.660 to 2.940 V |
X1G004211000200 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211000300 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211000400 | TG-5006CG | 16.368000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211000500 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 1.700 to 1.900 V |
X1G004211000600 | TG-5006CG | 16.367667MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211000800 | TG-5006CG | 16.369000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211001100 | TG-5006CG | 38.400000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211001500 | TG-5006CG | 16.369000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211001600 | TG-5006CG | 19.200000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211002700 | TG-5006CG | 30.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211003100 | TG-5006CG | 24.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
X1G004211003300 | TG-5006CG | 49.999800MHz | 2.50x2.00x0.80mm | Clipped sine wave | 1.700 to 3.465 V |
X1G004211003400 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.520 to 3.080 V |
X1G004211003700 | TG-5006CG | 24.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 1.700 to 3.465 V |
EPSON压控温补振荡器TG-5006CG的特点及优势:
输出频率范围:13~52MHz
频率控制范围±8.0~±15.0ppm;
频率随温度变化稳定度可达±0.5ppm;
在经过回流焊后的偏差小于±2.0ppm;
振荡启动时间2.0ms;
工作温度范围-30℃~+85℃
无铅,符合RoHS标准要求。
此款TG-5006CG温补振荡器具有超小型封装可为客户节省设计空间,TG-5006CG温补晶振的输出频率范围为13MHz至52MHz,多种频率输出为用户的设计提供了更加灵活的选择,该款TG-5006CG温补晶振还具有快速启动时间,其振荡启动时间最大仅为2.0ms,TG-5006CG晶振具有以下优势频率随温度变化稳定度可达±0.5ppm,在经过回流焊后的偏差小于±2.0ppm,符合RoHS标准要求。
