VG-4231CE具有CMOS输出压控晶体振荡器
来源:http://www.taiheth.com 作者:泰河盛电子 2022年09月05
晶体振荡器作为一种高稳定频率源,广泛应用于各种仪器设备中。其中,压控晶体振荡器(VCXO)因其频率可调而成为各种接收机和转发器中不可或缺的关键部件。在这些器件中,为了补偿晶体振荡器的长期老化、发射和接收信号之间的多普勒频移等因素,通常要求压控晶振具有较宽的电压控制范围;而且为了适应野外和空间的工作环境,还要求在较宽的温度范围内具有良好的频率和温度稳定性。

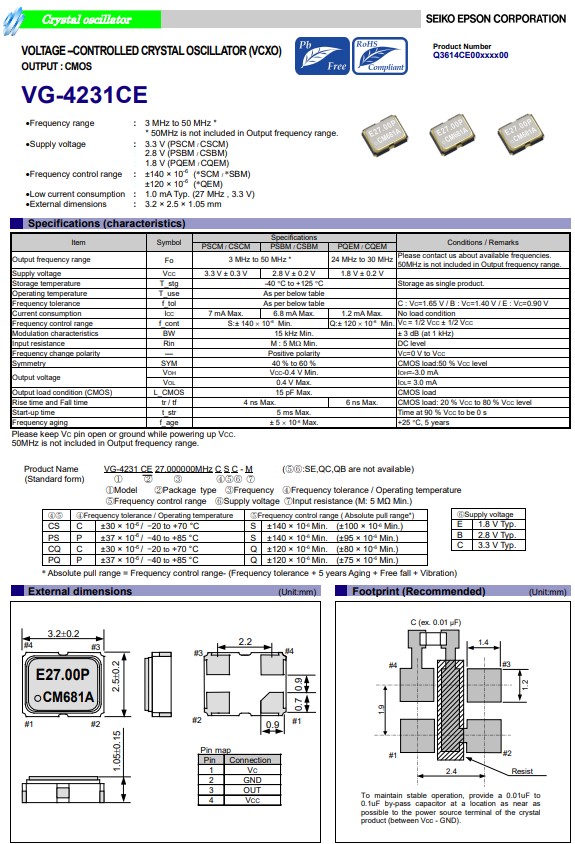

爱普生晶振VG-4231CE,是一款压控晶体振荡器,CMOS输出,小体积晶振尺寸3.2x2.5mm有源晶振,频率范围3MHz至50MHz,四脚贴片晶振,具有超小型,轻薄型,低电源电压,低抖动,低损耗,低耗能,低功耗等特点。已成为通信机、移动电话、寻呼机、全球定位系统(GPS)等许多电子应用系统必不可少的关键部件。
VG-4231CE具有CMOS输出压控晶体振荡器,Q3614CE00001300,低电源电压晶振
VG-4231CE具有CMOS输出压控晶体振荡器,Q3614CE00001300,低电源电压晶振
爱普生晶振VG-4231CE,是一款压控晶体振荡器,CMOS输出,小体积晶振尺寸3.2x2.5mm有源晶振,频率范围3MHz至50MHz,四脚贴片晶振,具有超小型,轻薄型,低电源电压,低抖动,低损耗,低耗能,低功耗等特点。已成为通信机、移动电话、寻呼机、全球定位系统(GPS)等许多电子应用系统必不可少的关键部件。
VG-4231CE具有CMOS输出压控晶体振荡器,Q3614CE00001300,低电源电压晶振
Product Number | Model | Frequency | 贴片晶振 | Output Wave | Supply Voltage |
Q3614CE00000600 | VG-4231CE | 27.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V |
Q3614CE00001100 | VG-4231CE | 27.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00001200 | VG-4231CE | 27.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00001300 | VG-4231CE | 24.576000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V |
Q3614CE00002300 | VG-4231CE | 24.576000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00002400 | VG-4231CE | 16.384000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00002700 | VG-4231CE | 17.734475 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00002900 | VG-4231CE | 24.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00003100 | VG-4231CE | 36.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00004100 | VG-4231CE | 25.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00004300 | VG-4231CE | 32.768000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 2.600 to 3.000 V |
Q3614CE00004400 | VG-4231CE | 25.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00004600 | VG-4231CE | 12.288000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00006000 | VG-4231CE | 11.289600 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00006100 | VG-4231CE | 32.768000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00006200 | VG-4231CE | 24.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00006600 | VG-4231CE | 28.636360 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V |
Q3614CE00007100 | VG-4231CE | 32.768000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00007200 | VG-4231CE | 12.288000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00008000 | VG-4231CE | 16.777216 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00008100 | VG-4231CE | 12.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V |
Q3614CE00008200 | VG-4231CE | 24.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V |
Q3614CE00008300 | VG-4231CE | 25.165800 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V |
压控晶振(VCXO)是压控振荡器,是一种有源器件。通过电压控制(VC),压控晶振频率输出可以在称为牵引范围的特定范围内微调。VCXO晶振通常用于电信、宽带、视频和仪器仪表的时钟同步。基于应时的VCXO的输出频率在50至200ppm的范围内被牵引或调整。应时VCO牵引的线性范围变化通常在5%和10%之间。
AT切石英谐振器常用于压控晶振,通过在振荡电路中引入可调元件,可以用压控电压来调节振荡频率。可调元件通常是变容二极管。变容二极管是一种电容可以随着施加的电压而变化的元件。通过改变施加在变容管上的电压,使石英谐振器的负载电容发生变化,谐振电路的谐振频率也随之变化,从而达到电压控制的目的。
