陶瓷晶振的外表标记各自代表什么

来源:http://www.taiheth.com 作者:taiheth 2013年02月21

陶瓷晶振的外表标记各自代表什么
  目前市场上陶瓷晶振的使用范围相对来说也是有增无减的,而国内市场上对于品牌的选择都钟情于国产,虽然人人皆知日本村田在陶瓷领域也是屈指可数的,考虑到价格要求,国内各大厂家还是选择国内厂商的,国内日益兴起的陶瓷厂家也不断增加,各个厂商生产出来的陶瓷晶振分别是怎么标记的呢?我们不去总结各大陶瓷厂家都是怎么标明的,但是我们必须知道陶瓷晶振上的标记主要体现出来的信息一般都是三个内容,1,型号,2,谐振频率,三,后缀。,如图10一5所示。


   从标记中的后缀我们能得到什么信息呢?各生产厂家赋予的含义不同,大致分为两种情况。
(1)有的厂家标注后缀字母,是指明晶振属串联谐振型或并联谐振型的属性。后缀标记为A、AK、B、F、F2、F9、F12、F30、F34、KBP时,都属于串联谐振型陶瓷晶振;后缀标记为E、P或不标时,都属于并联谐振型陶瓷晶振。 .
(2)有的厂家用后缀标明陶瓷晶振的谐振频率误差、谐振频率温度系数。晶振上这种后缀意义不统一的标记,会给识读和选用带来难度。因此在实际中应查看并以生产厂家《产品说明书》确定的意义为准。

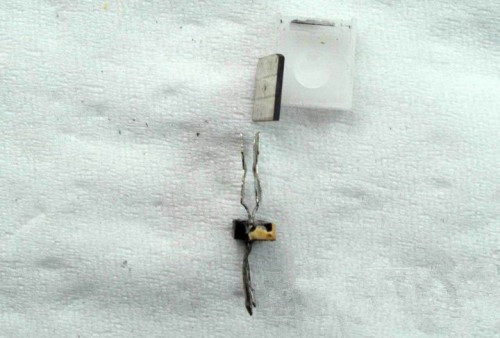

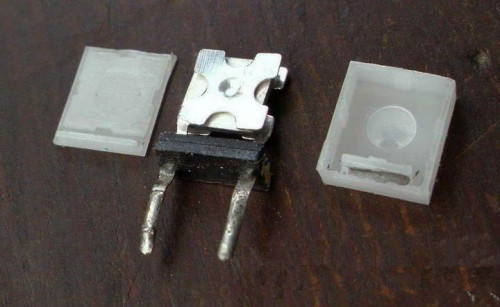

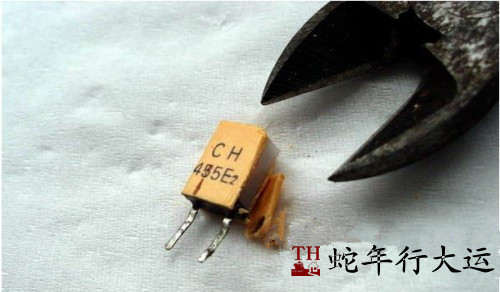

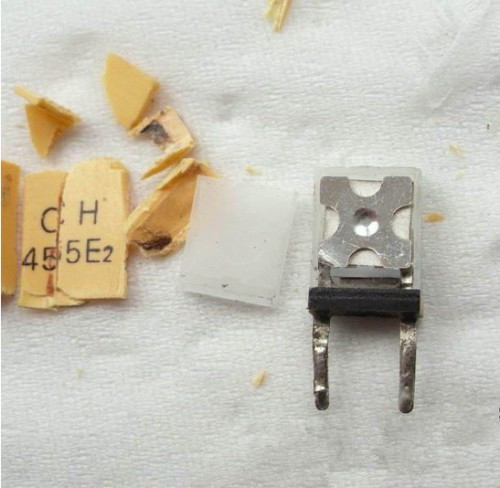

  最后指出,“晶振”最早本是“石英晶体谐振器’’的简称,后来研制出了“压电陶瓷谐振器",习惯上也称为晶振。为了有所区别,便称为石英晶振和陶瓷晶振。现在市场上仍有部分地区称陶瓷晶振为压电陶瓷谐振器,有的叫陶瓷谐振器。类似CRB455E这样的陶瓷晶振,很多客户都提出相同的问题,这么大的东西,又便宜,里面装的都是什么东西呀?下面是一支上锡之后拆下来的陶瓷晶振,给他了进行了一次解剖,让大家更深刻的了解有关陶瓷晶振的内部结构。
