晶振入门需知:石英晶振内部基本参数
来源:http://www.taiheth.com 作者:泰河电子 2018年01月24
随着时代的变迁,电子产品也被广泛用于生活各处,内部的石英晶振也被广泛使用,只是很多人却不知道它的存在.做电路板或者设计工程的人员是比较多能接触到晶振的.技术人员就知道很小一颗晶振可以发挥着巨大的作用.足够让整块线路板上的电子元器件正常工作.那石英晶振到底是什么呢?

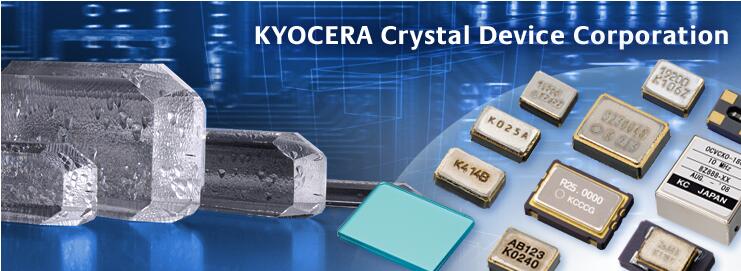

石英晶振实际上是用石英晶体材料做成的压电石英晶振,也称之为石英晶体谐振器.简称为晶振.具有压电效应,稳定性极强,具有良好的抗干扰性.石英晶振自80年代便使应用于各类电子产品上面,具有几十年的历史,因其具有频率稳定度高这一特点使得石英晶振在电子技术领域中一直占有重要的地位.石英晶体谐振器在远程通信,卫星通信,移动电话系统,全球定位系统,高速计算机,精密计测仪器等消费类民用电子产品中发挥着巨大的作用,作为标准频率源或脉冲信号源提供基准频率,是其它晶体振荡器是无法代替的.而在石英晶振内部基本参数也是至关重要的.
在订购石英晶振的时候一定要明确以下参数指标:
1.产品型号:晶振产品型号
2.标准频率:晶体内部频率参数,通常情况下都是标在产品外壳上,与晶体元件的实际工作频率有一定的差值.
3.工作频率:晶振元件与其电路一起产生的振荡频率.
4.调整频差: 在规定条件下,基准温度(25℃±2℃)时工作频率相对于标称频率所允许的最大偏差。
5.温度频差: 在规定条件下,在工作温度范围内相对于基准温度(25℃±2℃)时工作频率的允许最大偏差。
6.负载谐振电容: 在规定条件下,石英晶体谐振器和负载电容串联后在谐振频率时的电阻
7.静电容: 等效电路中与串联臂并接的电容,也叫并电容
8.负载电容: 从石英晶体谐振器插脚两端向振荡电路方向看进去的全部有效电容为该振荡器加给石英晶体谐振器的负载电容。
负载电容系列是:8pF、12pF、15pF、20pF、30pF、50pF、100pF。负载电容与石英谐振器一起决定振荡器的工作频率,通过调整负载电容,一般可以将振荡器的工作频率调到标称值。产品说明书中规定的负载电容既是一个测试条件,也是一个使用条件,这个值可以根据具体情况作适当调整,负载电容太大时杂散电容影响减少,但微调率下降;负载电容小时、微调率增加,但杂散电容影响增加,负载电阻增加,甚至起振困难。负载电容标为∞即为串联谐振。
9.频率牵引灵敏度: 为相对频率牵引范围对负载电容的变化率,即负载电容变化1pF时频率的相对变化值,它反映改变负载电容时引起频率变化的灵敏度,也称频率可调性。
10:激励电平: 石英晶体谐振器工作时消耗的有效功率。
常用标准有0.1、0.3、0.5、1、2mW,产品说明书中每种产品规定的激励电平值是一个测试条件,也是一个使用条件,实际使用中激励电平可以适当调整。激励强,容易起振,但频率老化加大。激励太强甚至使石英片破裂,降低激励,频率老化可以改善,但激励太弱时频率瞬间变差,甚至不易起振。
11.泛音: 晶体振动的机械谐波。泛音频率与基频频率之比接近整数倍但不是整数倍,这是它与电气谐波的主要区别。泛音振动有3次泛音,5次泛音,7次泛音,9次泛音等。
12.老化率: 在规定条件下,晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率.
没有看够?没关系,泰河电子已经开通微信公众号,每天都会有不一样的资讯更新.及进口晶振原包装图.与官网同步,将可以第一时间与大家沟通!欢迎扫码关注!
