焊接晶振时你不知道的秘密!
来源:http://www.taiheth.com 作者:泰河技术部 2014年11月06
今天我们大致来了解一下,晶振的使用与焊接的注意事项,很多工厂在焊接晶振时都会有很多不良习惯,特别是在焊接贴片晶振的时候,比如有一次我去客户工厂处理问题,这个客户是生产游戏机产品的,使用的是插件型石英晶振49/S的封装,在使用了1000pcs的时候客户反应坏了110pcs左右是晶振的问题,我询问客户技术部人员,以前有没出现这种现象,技术部人员说以前也会有不良现象,但是个别,不会像现在一样达到了10%几这么多,这时我看线路板上的晶振焊接,发现一个问题,每个晶振的背部都焊接了锡,我知道这是客户需要接地或者起到固定作用,我问技术人员以前是否也需要在晶振背部焊接,回答是一直以来焊接描述不变,并且周边电容电阻IC方案,产品全部都没有变化,全部都是一直在生产的成熟产品,这时候根据我以往的经验告诉我,只要产品本身以及周边零件都没有变化的前提下,那就只有两个问题了,第一要不就晶振本身有质量问题,第二要不就是焊接上有问题,第一个问题我把它排除,因为我们工厂生产的产品全部都是100%检测合格才出厂的,那就是剩下焊接问题了,这时我问了他们生产车间的主管,询问是不是最近来了很多新员工,主管说最近招收了一批暑假工,问我这跟晶振有问题有什么关系吗?我解释到肯定是有关系了,晶振焊接是很主要的,因为晶振的内部是石英晶体激光切片在镀膜焊接上去的,本身晶振在使用的时候就不可以在背部焊接,这是不允许的,如果有些 产品需要接地的话,也是需要采用铁线金属固定焊接在铁线上的,是不可以直接焊接的,因为要是直接焊接除了会影响到晶振本身频率有偏差之外,还会导致内部晶片短路,如果单纯是这样的介绍现在是行不通了,因为客户一直就这样在使用,为什么之前不会现在才会呢?这个时候我就跟那车间主管说,你们新来的员工有几个参加了焊接的,回答是有3个,然后我说肯定是这3个新来的员工不会焊接,或者是焊接时间太久,电烙铁把晶振烫坏了,温度过高导致内部晶片脱离,我这样说客户肯定不相信,我说可以问问他们,或者现在让他们焊接看一就知道,大家都同意现在看他们焊接就知道了,然后就让这三个新员工焊接焊接晶振看看,其中一个新员工拿电烙铁都不熟悉,用手抓住,在这么多人看着他,就更加紧张了,在晶振数码焊接了好久,我说这样焊接晶振不坏才怪了,这时估计大家都相信是焊接照成的晶振不良了。由此大家可以了解到,其实晶振焊接是多么的重要,手持电烙铁的温度一般在300度左右,在没有恒温的情况下,如果在晶振什么加上融化的锡,超过5秒钟,那么这颗晶振一定报废。

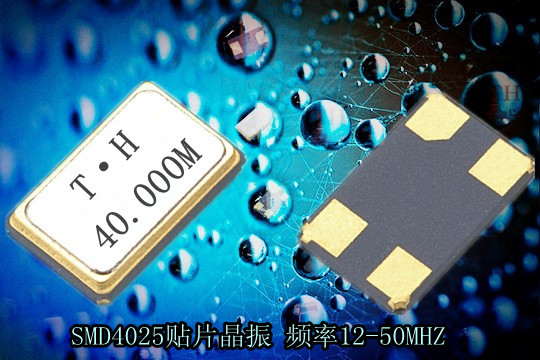

以下我们在了解一下晶振各项使用中的一些基本情况:
所有产品的共同点
1.抗冲击
贴片晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2.辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3.化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4.粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5.卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6.静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
7.在设计时
7-1:机械振动的影响
当贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管贴片晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
7-2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
8.存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存石英晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英精产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
石英晶振简单的理解就是轻拿轻放,防潮,最后是采用自动焊接,避免高温,回流焊接保持在230度,特殊规格可以达到260度的高温,贴片晶振拆包装尽快使用完,保存一定要干燥环境下。
以下我们在了解一下晶振各项使用中的一些基本情况:
所有产品的共同点
1.抗冲击
贴片晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2.辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3.化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4.粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5.卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6.静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
7.在设计时
7-1:机械振动的影响
当贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管贴片晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
7-2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
8.存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存石英晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英精产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
石英晶振简单的理解就是轻拿轻放,防潮,最后是采用自动焊接,避免高温,回流焊接保持在230度,特殊规格可以达到260度的高温,贴片晶振拆包装尽快使用完,保存一定要干燥环境下。
