有源晶体振荡器与无源晶体谐振器的差距
来源:http://www.taiheth.com 作者:泰河电子事业部 2014年10月18
在电子行业中说到晶振大家都认识,但是要分清楚晶振的各大类别就有点难度了,就好比晶振的两大类别一样,有源晶振与无源晶振,这两种类别的晶振其实要去区别也不是很难,只要你按照我以下方式去辨认就可以了。
下面左边图片是无源的石英晶体西振器,右边的是石英晶体振荡器:
无源晶振,如果是插件的那么就是二个脚,有个别用户会特别定制三个脚,无论是三个脚的或者是两个脚的晶体,这些一定是无源石英晶振,在者有些贴片晶振要分别可能就会有点难度了,因为无源贴片晶振与有源的外观基本差不多,那这又怎么去分别呢?别急,这也不难,有源晶振的左下角都会有一个点做标示,那么这个点有什么作用呢?这个点其实是想告诉使用者,这下面位置的脚位是接地,无源的贴片晶振会不会也有一个点呢?其实无源的贴片晶振也有些一样会有点的,那这个什么时候怎么区分了呢?其实也不难,只有你把晶振翻过来,看晶振的四个焊接点就知道了,无源的贴片晶振四个脚当中有一个脚是斜边的,这个斜边对脚的地方就表示这两个脚是通电极的,有源的贴片晶振是不会有斜边的,有以上几点我们可以简单的来判断有源与无源的晶体的差距。

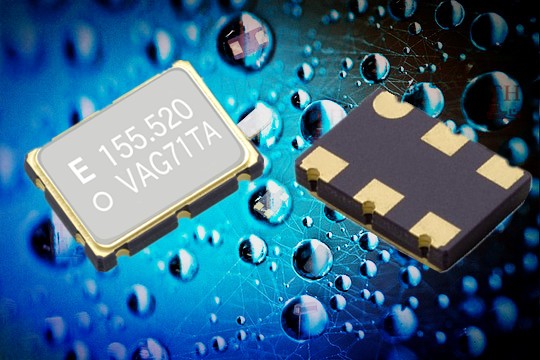

以下这个图片是石英晶体振荡器,贴片6个脚的。
石英晶体振荡器(简称晶振)
根据晶振的不同使用要求及特点,通常分为以下几类:普通晶振、,有源晶振,温补晶振、压控晶振、温控晶振等。安装晶振时,应根据其引脚功能标识与应用电路应连接,避免电源引线与输出引脚相接输出。 在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量,交流电压应无瞬变过程。测试仪器应有足够的精度,连线合理布置,将测试及外围电路对晶振指标的影响降至最低。一、术语解释
如果图是TCXO温补晶振尺寸图:
1、频率准确度:在规定条件下,晶振输出频率相对于标称频率的允许偏离值。常用其相对值表示。
2、频率稳定度:
2.1[时域表征]
⑴ 在规定条件下,晶振内部元件由于老化而引起的输出频率随时间的漂移。通常用某一时间间隔内的老化频差的相对值来量度(如日、月或年老化率等)。
⑵ 日稳定度(或称日波动):指晶振输出频率在24小时内的变化情况。通常用其最大变化的相对值来表示。
2.2[频域表征]
⑴ 单边相位噪声功率谱密度,晶振输出信号的频谱中,用偏离载频f Hz处每Hz带宽内单边相位噪声功率与信号功率之比的分贝(dB)量,可写作 £(f)单位为dB/Hz。
⑵ 频谱纯度:是量度晶振内部噪声及杂散谱的尺度。通常用单边噪声功率谱密度来表示。
3、输出波形:有正弦波和方波两种。
4、输出幅度:在接入额定负载的规定条件下,晶振输出的均方根值电压。
5、频率温度特性:当环境温度在规定范围内按预定方式变化时,晶振的输出频率产生的相对变化特性
6、压控线性度:指压控晶振输出频率与压控电压曲线偏离线性的程度。
二、应用指南
根据晶振的不同使用要求及特点,通常分为以下几类:普通晶振、温补晶振、压控晶振、温控晶振等。安装晶振时,应根据其引脚功能标识与应用电路应连接,避免电源引线与输出引脚相接输出。
在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量,交流电压应无瞬变过程。测试仪器应有足够的精度,连线合理布置,将测试及外围电路对晶振指标的影响降至最低。 AT切型晶体的频率温度特性曲线如下:
1、普通晶振(PXO):是一种没有采取温度补偿措施的晶体振荡器,在整个温度范围内,晶振的频率稳定度取决于其内部所用晶体的性能,频率稳定度在10-5量级,一般用于普通场所作为本振源或中间信号,是晶振中最廉价的产品。
2、温补晶振(TCXO):是在晶振内部采取了对晶体频率温度特性进行补偿,以达到在宽温温度范围内满足稳定度要求的晶体振荡器。一般模拟式温补晶振采用热敏补偿网络。补偿后频率稳定度在10-7~10-6量级,由于其良好的开机特性、优越的性能价格比及功耗低、体积小、环境适应性较强等多方面优点,因而获行了广泛应用。
3、恒温晶振(OCXO):采用精密控温,使电路元件及晶体工作在晶体的零温度系数点的温度上。中精度产品频率稳定度为10-7~10-8,高精度产品频率稳定度在10-9量级以上。主要用作频率源或标准信号。
4、压控晶振(VCXO):是一种可通过调整外加电压使晶振输出频率随之改变的石英晶振,主要用于锁相环路或频率微调。压控晶振的频率控制范围及线性度主要取决于电路所用变容二极管及晶体参数两者的组合。
下面左边图片是无源的石英晶体西振器,右边的是石英晶体振荡器:
无源晶振,如果是插件的那么就是二个脚,有个别用户会特别定制三个脚,无论是三个脚的或者是两个脚的晶体,这些一定是无源石英晶振,在者有些贴片晶振要分别可能就会有点难度了,因为无源贴片晶振与有源的外观基本差不多,那这又怎么去分别呢?别急,这也不难,有源晶振的左下角都会有一个点做标示,那么这个点有什么作用呢?这个点其实是想告诉使用者,这下面位置的脚位是接地,无源的贴片晶振会不会也有一个点呢?其实无源的贴片晶振也有些一样会有点的,那这个什么时候怎么区分了呢?其实也不难,只有你把晶振翻过来,看晶振的四个焊接点就知道了,无源的贴片晶振四个脚当中有一个脚是斜边的,这个斜边对脚的地方就表示这两个脚是通电极的,有源的贴片晶振是不会有斜边的,有以上几点我们可以简单的来判断有源与无源的晶体的差距。
以下这个图片是石英晶体振荡器,贴片6个脚的。
石英晶体振荡器(简称晶振)
根据晶振的不同使用要求及特点,通常分为以下几类:普通晶振、,有源晶振,温补晶振、压控晶振、温控晶振等。安装晶振时,应根据其引脚功能标识与应用电路应连接,避免电源引线与输出引脚相接输出。 在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量,交流电压应无瞬变过程。测试仪器应有足够的精度,连线合理布置,将测试及外围电路对晶振指标的影响降至最低。一、术语解释
如果图是TCXO温补晶振尺寸图:
1、频率准确度:在规定条件下,晶振输出频率相对于标称频率的允许偏离值。常用其相对值表示。
2、频率稳定度:
2.1[时域表征]
⑴ 在规定条件下,晶振内部元件由于老化而引起的输出频率随时间的漂移。通常用某一时间间隔内的老化频差的相对值来量度(如日、月或年老化率等)。
⑵ 日稳定度(或称日波动):指晶振输出频率在24小时内的变化情况。通常用其最大变化的相对值来表示。
2.2[频域表征]
⑴ 单边相位噪声功率谱密度,晶振输出信号的频谱中,用偏离载频f Hz处每Hz带宽内单边相位噪声功率与信号功率之比的分贝(dB)量,可写作 £(f)单位为dB/Hz。
⑵ 频谱纯度:是量度晶振内部噪声及杂散谱的尺度。通常用单边噪声功率谱密度来表示。
3、输出波形:有正弦波和方波两种。
4、输出幅度:在接入额定负载的规定条件下,晶振输出的均方根值电压。
5、频率温度特性:当环境温度在规定范围内按预定方式变化时,晶振的输出频率产生的相对变化特性
6、压控线性度:指压控晶振输出频率与压控电压曲线偏离线性的程度。
二、应用指南
根据晶振的不同使用要求及特点,通常分为以下几类:普通晶振、温补晶振、压控晶振、温控晶振等。安装晶振时,应根据其引脚功能标识与应用电路应连接,避免电源引线与输出引脚相接输出。
在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量,交流电压应无瞬变过程。测试仪器应有足够的精度,连线合理布置,将测试及外围电路对晶振指标的影响降至最低。 AT切型晶体的频率温度特性曲线如下:
1、普通晶振(PXO):是一种没有采取温度补偿措施的晶体振荡器,在整个温度范围内,晶振的频率稳定度取决于其内部所用晶体的性能,频率稳定度在10-5量级,一般用于普通场所作为本振源或中间信号,是晶振中最廉价的产品。
2、温补晶振(TCXO):是在晶振内部采取了对晶体频率温度特性进行补偿,以达到在宽温温度范围内满足稳定度要求的晶体振荡器。一般模拟式温补晶振采用热敏补偿网络。补偿后频率稳定度在10-7~10-6量级,由于其良好的开机特性、优越的性能价格比及功耗低、体积小、环境适应性较强等多方面优点,因而获行了广泛应用。
3、恒温晶振(OCXO):采用精密控温,使电路元件及晶体工作在晶体的零温度系数点的温度上。中精度产品频率稳定度为10-7~10-8,高精度产品频率稳定度在10-9量级以上。主要用作频率源或标准信号。
4、压控晶振(VCXO):是一种可通过调整外加电压使晶振输出频率随之改变的石英晶振,主要用于锁相环路或频率微调。压控晶振的频率控制范围及线性度主要取决于电路所用变容二极管及晶体参数两者的组合。
