晶振的形状有四方贴片形状的，也有圆柱插件的，椭圆插件的。市场上石英晶振用途比较广泛，因此本期我们的话题就是公布关于石英晶振的制造工艺。晶振到底有多小，工艺是否非常复杂。体积小的贴片晶振，上面的印字就算拿到眼前仔细研究也看不出印字写的什么，只有拿放大镜才能逐一看清楚，这么小的贴片晶振工艺到底是如何完成的呢

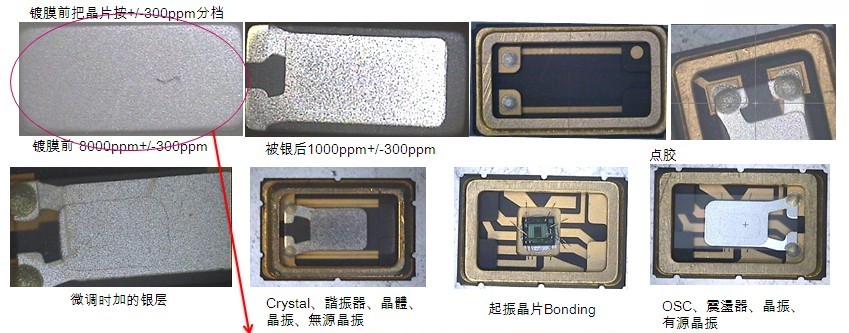

   第一步，需要进行切割工作：在石英晶棒上面进行打磨，切割，直到切割出该频点相对应的石英晶片，石英晶片和频点是一一对应的关系。因此切割时候的角度决定了石英晶振的基本频率偏差；
  第二步，披银：要在切割好的石英晶片上面镀上一层纯银，这样做是为了提高工作精度；
  第三步，开始点胶，在基座上面用银胶，也就是导电胶固定，此时的固定角度再一次决定了石英晶振的基本频率偏差；
  第四步，微调，在专业的晶振测试设备上，就可以测量石英晶振的输出频率是多少了，在测试的时候可以再次补银做微调，更有效的提高工作精度；

  第五步，如果是无源晶振的话，就可以充满氮气密封了。而有源晶振，还需加起振芯片，然后氮气密封。因此简单而明了，无源晶振和有源晶振的区别就在无源晶振需要外部电路来帮助起振，而有源晶振无需外部连接电路，自身就可以起振，因为内部有起振芯片，这也就是为什么有源晶振要比无源晶振的价格昂贵了。
  最后一点也是非常重要的，如果忽视了这一点，前期的制作工艺可以说是全部荒废，那就是整个工序需要在非常严格的环境下进行制作，对工作环境管控不严格，货生产人员的走心都会石英晶振的质量产生最直接的影响。
  石英晶振的基本制作工艺已经完整的阐述了一遍，泰河工厂拥有绝对密封的无尘车间，保证生产过程中，无任何因素影响，导致晶振频点失调。工厂拥有高精密的晶振自动测试设备，打造现代完美的机械生产线，从而更进一步的提高了产品的合格率和可靠性。
  针对于现代电子工业对石英晶振的要求，我们可以完美的总结出
  1，电子行业对所有产品都希望做到小型化，轻巧型，便于携带，电子元器件如果做不到以上几点，将很快在市场上被淘汰，被其他小型化的产品取而代之，石英晶振不同的频率需要切割不同的晶片，要从切割角度以及镀银等工序上完成基本的频率偏差，而对于小体积，薄型的石英晶振，其晶片切割方法也是非常高难度和难以把握的，就算做到，也将会导致性能的降低。在日本，知名企业日本大真空株式会社，爱普生拓优科梦拥有高湛的技术，长年积累的培育人工石英以及以加工为代表的、实现精微化、高精度、高品质的综合技术，在国际上取得了巨大的突破，因此日本进口晶振深受人心。
  2，石英晶振有时候停振，甚至出现不起振现象的缘由是什么？市场需要高精度，高稳定度的石英晶振，这也就是为什么石英晶振比陶瓷晶振的用途广泛了。前面我们提到过石英晶振内部的石英晶片需要镀上一层纯银，所以石英晶振需要用惰性气体——氮气密封在金属壳与基座形成的空枪内，长时间的工作，会由于老化，震动等因素，造成漏气现象，空气中的氧气会把石英晶振晶片上面的银氧化，因此晶振会出现停振，不起振等现象。所以我们经常提醒客户勿将石英晶振放在高架上，以免摔下来。作业时，从高空摔落下来的晶振不要重复使用了。另外由于石英的温漂特性，也会将其在全温工作环境中的温度度大大降低。
  以上为泰河技术呈上的最新晶振行情。有没有学到更多有用的知识了。
