　　石英晶体常见问题系列三之解决因输出波形幅度过小而引起的异常.
　　上一期咱们聊到晶振产品无信号输出的情况,也对这一情况进行详细分析,并给出了解决方法;除此之外在使用过程中可能还会遇到因为输出波形幅度过小而引起系统无法工作的异常情况,对于这种情况我们也有针对性的解决办法.
　　当遇到这种情况的时候请不要惊慌,可能是由于某些不正当的环境条件或者是参数设计无法满足要求所致,并非是晶振产品损毁;所以遇到这种情况不要惊慌,请使用示波器或频率计数器测量来自晶体两个端子的信号.看看是否有无输出信号,如果没有输出型号的话,我们可以依照上一期晶体无信号输出的方法进行检测解决.但是如果频率不在规格范围内,并且其输出波形幅度不足,那么请按照如下步骤进行解决.

　　如果即使频率非常接近目标频率也没有改善波形幅度,则??可以使用以下三种方法来改善它:
　　1)降低外部电容(Cd和Cg)的值,并采用具有较低负载电容(CL)的晶体.
　　2)采用低电阻(Rr)的晶体.
　　3)使用Cd和Cg值不相等的设计.
　　所以我们可以增加Cd(Xout)的负载电容,并减小Cg(Xin)的负载电容,以提高来自Xin的波形幅度输出,该信号将在其后端电路中使用.在我们多次试验中,上述方法应该是非常棒的,最重要的是方法能够节省成本并且确保安全性,建议采用这种方法.
　　当然在经过上述调整之后,频率并不一定是在规定的范围内所以我们需要确认,这时请使用频率计数器测量晶体,以确保在提高波形幅度后,调整后的频率仍符合原始规格.如果频率不符合规格,请根据您的目标频率选择具有合适CL值的贴片晶振.那么应该如何进行调整呢?
　　如果测试出来的频率远远高于目标频率,那么对于这种情况,我们就需要选择CL较低的晶振了,反过来也是一样的道理.
　　其实上述解决方法都有一定依据的,下面看看电容与频率的公式如下:

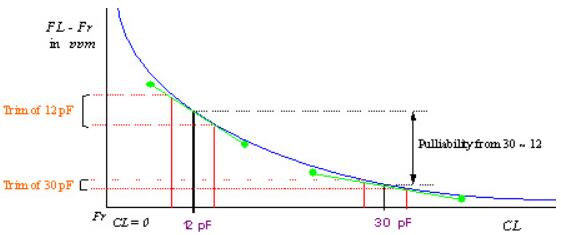

　　根据上述公式我们可以得到下面的频率随电容变化的曲线图(频率可拉性):

　　从图中可以看出频率和电容存在着很明显的反比关系,也就是说当负载变小时频率变化在增大;当负载增大时,频率变化的幅度也在降低;这样我们就可以总结出一系列的解决办法,也就是如果频率计数器测量的频率高于目标频率,则应增加电容值(CL或Cd和Cg)以降低频率转换为目标频率,反之亦然.
　　调整频率后,请检查波形幅度是否有所改善.如果得到改善,则说明电路的原始设计没有调整到石英晶振的最佳谐振点.调整谐振点后,晶体应能正常工作.
　　好啦,关于晶体常见问题方面的讨论咱们就到此为止了,其实还有很多的现象或者异常情况,这个我们也不可能也做不到面面俱到,总之我们一直在前进中,如果遇到棘手的这方面的问题,可以联系我们共同讨论学习进步.
