首页进口晶振加高晶振,HSX751S晶振,7050贴片晶振,HELE晶振

    加高晶振,HSX751S晶振,7050贴片晶振,HELE晶振

  • 产品型号:66564572
  • 晶振频率:6.000~100.000MHZ

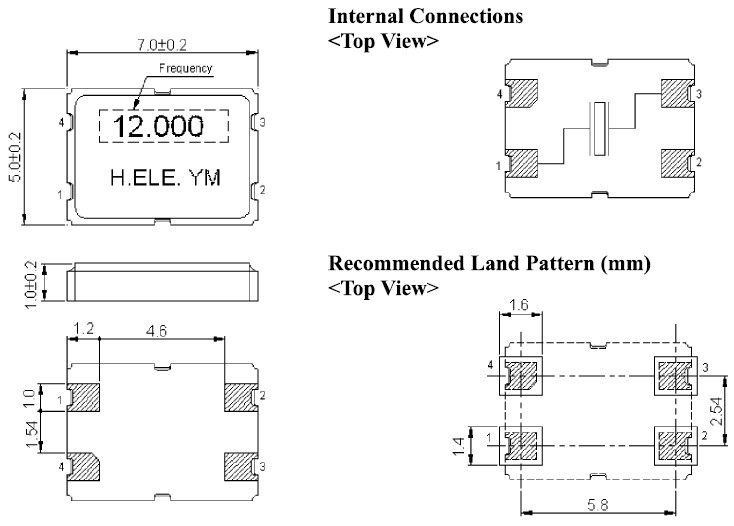

  • 晶振尺寸:7.0*5.0*1.0mm
  • 产品应用: 最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性


加高晶振,HSX751S晶振,7050贴片晶振,HELE晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

晶振各项参数 符号 HSX751S贴片晶振参数规格说明 需知条件
额定频率范围 f_nom 6.000MHz ~ 100.000MHz 基频
对于超出标准的规格说明,
请联系我们以便获取相关信息。
储存温度 T_stg -40°C ~ +85°C 裸存
工作温度 T_use -10°C ~ +60°C
激励功率 DL 10µW typ.(100µW Max.) 推荐:1µW ~ 100µW
频率公差 f_tol ±50 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
频率温度特征 f_tem ±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C)
±30 ppm或±50 ppm(-40 + 85°C)
对于超出标准的规格说明,
请联系我们以便获取相关的信息。
负载电容 CL Series,12pF,16pF,20pF or Specify 对于超出标准的规格说明,
请联系我们以便获取相关的信息.
串联电阻(ESR) R1 如下表所示 -40°C to +85°C,
DL = 100µW
频率老化 f_age ±3 × 10-6 / year Max. +25°C,第一年




自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等.
每个封装类型的注意事项
陶瓷包装产品与SON产品
  在焊接陶瓷封装产品和SON产品(陶瓷包装是指晶振外观采用陶瓷制品)之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(3)柱面式产品
  产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上


  深圳泰河电子公司主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体和贴片晶振).石英晶体振荡器(SMD OSCILLATOR) 和石英晶振控制振荡器(SMD晶振VCXO压控晶振).泰河电子公司拥有超过10年以上的生产经验.秉持着持续开发与专业技术支持.提供使用者最佳的解决方案及最好的服务品质.产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站.等高科技产品.其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等晶振,在通讯机和高档次游戏机上使用时与日本村田(MURATA)公司性能兼容,体积小,高性能,超薄型.我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测.等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性,成本大大降低.同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家.我们的销售与生产完美的融为一体.
