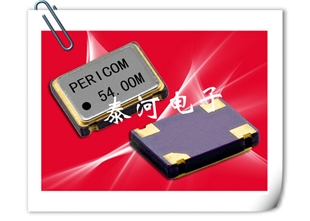

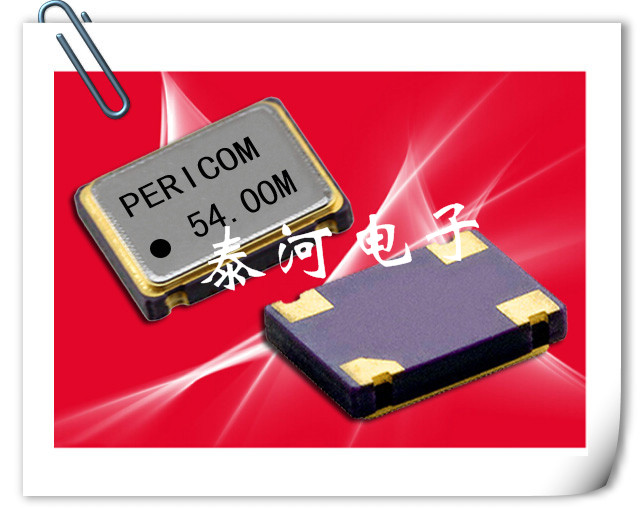

    石英晶体振荡器,MN5070石英晶振,PERICOM百利通亚陶晶振

  • 产品型号:76781235
  • 晶振频率:16.000~67.000MHZ
  • 晶振尺寸:7.0*5.0*1.8mm详细资料查看PDF
  • 产品应用: 贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

  MN5070贴片石英晶体振荡器,5070mm尺寸系列,晶体内部采用了真空封装技术,是指在真空封装区域内进行封装。
1.防止外界气体进入组件体内受到污染和增加应力的产生;
2.使组件在真空下电阻减小;
3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。
  贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅


  型号:MN
  频率:16.000~67.000MHZ

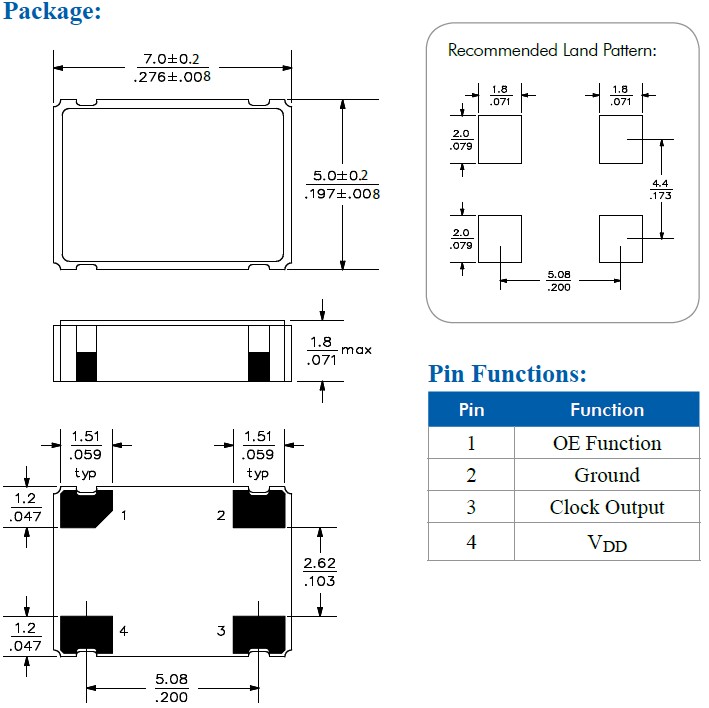

  尺寸:7.0*5.0*1.8mm
  电压:2.5V
  工作温度:-40~+85℃(常规)
  包装数量:1000pcs/reel

晶振各项参数 符号 MN7050贴片石英晶体振荡器参数规格 需知条件
额定频率范围 f_nom 16.000MHz ~ 67.000MHz 基频
对于超出标准的规格说明,
请联系我们以便获取相关信息。
储存温度 T_stg -55°C ~ +125°C 裸存
电压 V 2.5V,2.8V
激励功率 DL 10µW typ.(100µW Max.) 推荐:1µW ~ 100µW
频率公差 f_tol ±50 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
频率温度特征 f_tem ±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C)
±30 ppm或±50 ppm(-40 + 85°C)
对于超出标准的规格说明,
请联系我们以便获取相关的信息。
负载电容 CL 15pF 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
串联电阻(ESR) R1 如下表所示 -40°C to +85°C,
DL = 100µW
频率老化 f_age ±3 × 10-6 / year Max. +25°C,第一年


  MN7050石英晶体振荡器,在MN系列被用在数字电子系统,以减少电磁干扰(EMI).该器件采用专有的PLL与扩频时钟发生器(SSCG)技术合成从和调制输入晶体的频率.在基波测量辐射的能量和谐波频率被减少到符合电磁兼容性(EMC)要求.内部的出厂设置功能,可以灵活选择输出频率,调制率和价差比率.

存储事项
 (1)在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

  深圳泰河电子公司主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体SMD 晶体).石英晶体振荡器(SMD OSCILLATOR) 和石英晶振控制振荡器(SMD晶振VCXO压控晶振) .泰河电子公司拥有超过10 年以上的生产经验.秉持着持续开发与专业技术支持.提供使用者最佳的解决方案及最好的服务品质.产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站.等高科技产品.其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等晶振,在通讯机和高档次游戏机上使用时与日本村田(MURATA)公司性能兼容,体积小,高性能,超薄型.我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测.等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性,成本大大降低.同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家.我们的销售与生产完美的融为一体.
