石英晶振的焊接方式和保存条件

来源:http://www.taiheth.com 作者:taiheth 2012年10月17

     本文由泰河电子工程部整理合成







一、圆柱形晶振安装工艺要求:
    1、如图1,在插件时圆柱形晶振需卧贴于线路板面上,不能离空。
    2、如图2,晶振主体卧在板上的丝印内,紧贴PCB板,晶振主体不能超出丝印范围。
    3、如图3,打适量黄胶水在晶振与PCB板之间,将晶振固定在PCB板上。

                       图1  晶振主体卧贴









                   图2    晶振主体卧在

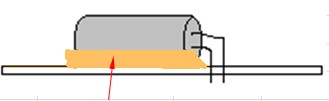

                图3     打适量黄胶水在晶振与PCB板之间




   二、扁平状晶振安装工艺要求:

1、如图4,安装扁平状晶振时,晶振的底部要紧贴于线路板面上,不能离空。



           图四  扁平状晶振底部要紧贴线路板面

     石英晶体的心脏部件为石英晶片,它随晶体频率的增加而变薄,因此对于中、高频晶体在使用、运输过程中应避免发生剧烈冲击和碰撞。以防因晶片破裂而造成产品失效。


        注意:   石英晶体是靠导电胶连接基座和晶片的。导电胶的主要成分是银粉和环氧树脂。环氧树脂在高温下会失效。因此建议石英晶体应避免在150℃以上长时间存放。
