焊在线路板上的贴片晶振如何正确拆装
来源:http://www.taiheth.com 作者:taiheth 2012年05月16
贴片晶振广泛应用于生活当中,晶振里面有个晶字,当然可以联想到水晶等词,有人说晶振是易碎物,对于这一说法,我们只能表示晶振不能经常摔,而不是说很容易碎。那么拆机过程中,若遇到贴片晶振,我们该如何正确的将贴片晶振取下来,从而不导致晶振的损坏以及电路板的正常使用呢?通常大家可以学习以下几点。
方法①:用两把凿子形(扁铲形)或刀口烙铁在贴片晶振的两端同时加热,等锡熔了以后用镊子轻轻一提即可将晶振取下。需要注意的是掌握好烙铁的温度和手提的力度。方法②:用凿子形(扁铲形)或刀口烙铁在贴片晶振两端各加热2~3秒后快速在晶振两端来回移动,同时握电烙铁的手稍用力向一边轻推,即可取下晶振。
方法③:用凿子形(扁铲形)或刀口烙铁在贴片晶振侧边加热,同时握电烙铁的手稍用力向一边轻推,即可取下晶振。
方法④:热风枪使用小嘴喷头,温度调到200℃~300℃,风速调至1~2挡,当温度和风速稳定后,一只手用镊子夹住元器件,另一只手拿稳热风枪,使喷头与待拆晶振保持垂直,距离1cm~3cm,均匀加热,待晶振周围焊锡熔化后,用镊子将其沿垂直电路板的方向取下。
注意方法②和方法③容易损伤元器件和焊盘,在拆卸时一定要把握好“向一边轻推”的力。

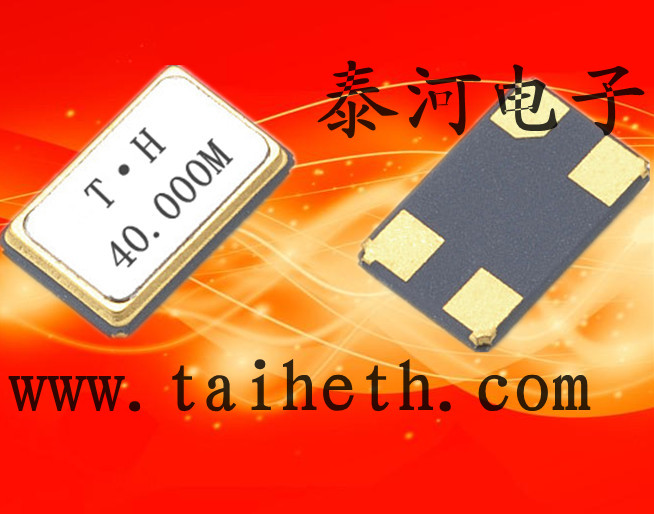

贴片晶振形状均已规则的四边为主。脚位多以两脚或者四脚,以上所说的方法均适合用在两脚贴片晶振的卸装。 同时均可用于电路板任何一种表贴面封装形式的元器件。
