石英晶振的基础知识和其注意事项
来源:http://www.taiheth.com 作者:taiheth 2012年10月22

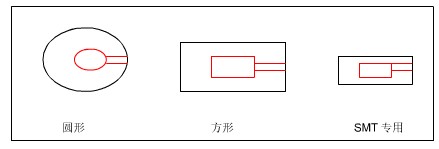

生活中,用到晶振的地方可不在少数,廉价到叫不出来名字的数字显示功能的元件,大到人人皆知的苹果公司的产品,晶振是一种利用天然矿物质-石英,按一定方位切割制作的元件,在电路中,一般用字母XL或者OS来代替,晶振是晶体谐振器和晶体振荡器的统称,晶振是一种频率元器件,有谐振器,振荡器,滤波器,之分,晶振中最常见的频率为32.768KHZ,晶振的单位是:赫兹(HZ),千赫兹(KHZ),兆赫兹(MHZ),他们之间的换算关系为1MHZ=1000KHZ=1000000HZ.晶振的在电路板中的作用,通俗易懂讲就是将不需要的频率转换为需要的频率.晶振的谐振器频率与晶片的切割方式,几何形状,尺寸等有关,晶振频率越高,里面的芯片就越薄,常用的晶片形状有三种,圆形,方形,SMT.因晶振的切割方法对晶振的众多重要参数有着很多的影响,所以在更换可以取代晶振的时候,除了考虑频率,负载电容是否相同外,还应该考虑到其切割方法是否一样,不能冒然互换,向供应商咨询的时候,通常供应商所推荐可以相互替代的晶振,都是能行的,例如MC46晶振可以替换SSP-T7-F晶振,泰河电子官方网站,一目了然,将相关产品,可以相互代替使用的产品型号一一列举出来,为采购节约询问的时间.
石英晶振相对陶瓷晶振相对较稳定,石英的主要成份是二氧化硅,虽然地壳表面只有14%是由二氧化硅所组成,但是能用的部分却比较稀少,主要是因为满足不了需要的纯度要求以它本身存在缺陷与瑕疵。石英晶振通常被应用于原子钟,卫星通讯,VCD,数字仪表,计算机,机顶盒,铁路信号,还可以作为温度,压力,重量的敏感元件使用.被广泛的应用于军用载波,通讯设备和民用产品中,石英晶振所具有的优点有1,稳定性相对陶瓷晶振较好,变化小,2,准确性强,精度高,3,低功耗,
晶振是一种易碎元器件,1,对于晶振的保存方式,首先要考虑其周围的潮湿度,做好防挤压措施,放在干燥通风的地方,使其晶体避免受潮导致其他电气参数发生变化.2,其次对于易碎的晶振器件要做好防震措施,不宜放在较高的货架上,在使用的过程,也不宜使晶振跌落,一般来说,从高空跌落的晶振不应再次使用.3,在晶振焊锡过程中,其焊锡的温度不宜过高,焊锡时间也不宜过长,防止晶体因此发生内变,而产生不稳定.4,晶振外壳需要接地时,应该确保外壳和引脚不被意外连通而导致短路.从而导致晶体不起振,5,保证两条引脚的焊锡点不相连,否则也会导致i晶体停振,6,对于需要剪脚的晶振,应该注意机械应力的影响。7,焊锡之后,要进行清洗,以免绝缘电阻不符合要求.
若产品在泰河电子所采购,使用过程中出现晶振本身不良,方便可发回泰河电子工程部收,以便工程对不良品进行解剖分析,及时解决问题.
石英晶振相对陶瓷晶振相对较稳定,石英的主要成份是二氧化硅,虽然地壳表面只有14%是由二氧化硅所组成,但是能用的部分却比较稀少,主要是因为满足不了需要的纯度要求以它本身存在缺陷与瑕疵。石英晶振通常被应用于原子钟,卫星通讯,VCD,数字仪表,计算机,机顶盒,铁路信号,还可以作为温度,压力,重量的敏感元件使用.被广泛的应用于军用载波,通讯设备和民用产品中,石英晶振所具有的优点有1,稳定性相对陶瓷晶振较好,变化小,2,准确性强,精度高,3,低功耗,
晶振是一种易碎元器件,1,对于晶振的保存方式,首先要考虑其周围的潮湿度,做好防挤压措施,放在干燥通风的地方,使其晶体避免受潮导致其他电气参数发生变化.2,其次对于易碎的晶振器件要做好防震措施,不宜放在较高的货架上,在使用的过程,也不宜使晶振跌落,一般来说,从高空跌落的晶振不应再次使用.3,在晶振焊锡过程中,其焊锡的温度不宜过高,焊锡时间也不宜过长,防止晶体因此发生内变,而产生不稳定.4,晶振外壳需要接地时,应该确保外壳和引脚不被意外连通而导致短路.从而导致晶体不起振,5,保证两条引脚的焊锡点不相连,否则也会导致i晶体停振,6,对于需要剪脚的晶振,应该注意机械应力的影响。7,焊锡之后,要进行清洗,以免绝缘电阻不符合要求.
若产品在泰河电子所采购,使用过程中出现晶振本身不良,方便可发回泰河电子工程部收,以便工程对不良品进行解剖分析,及时解决问题.
