世界最小级5G基站恒温振荡器的开发?日本电波哪里来的底气?
日本电波株式会社即是我们常说的NDK晶振;众所周知,该公司在车载产品方面可以说是位居世界车载元件领域的首位的;但是从今年开始,该公司似乎开始大举进军5G行业,从年初至今推出的新品和产品性能优化的产品大部分都是可应用于5G通信或是5G基站的;这不前几日又推出了世界最小级5G基站恒温振荡器的开发技术. 为了在5G和本地5G的普及下实现高速,大容量通信和超低延迟通信,系统通过安装大量小型基站来覆盖该区域.这些小型基站将安装在室外钢管,屋顶,墙壁和其他狭窄空间的顶部,并且安装场所的环境将暴露在直射的阳光,风和雨中,使其比以前更加严格.
由于小型基站设备的内部组件受高密度安装和高温高湿的外部环境变化所导致的内部温度升高的影响,因此,紧凑的高稳定性晶体振荡器在高温下具有稳定的工作状态,具有良好的温度斜率特性且具有良好的相位噪声特性.
为了满足这些需求,我们通过开发专用的ASIC实现了小型化,该ASIC在单个芯片上包含所有振荡器电路,温度控制电路和OCXO的其他组件.
此外,通过利用从石英晶体生长到晶体振荡器制造的集成制造优势,我们开发了使用高Q晶体石英的小型SC切割振荡器,以实现高稳定性和低噪声5G系统所需.此外,与传统的高精度TCXO相比,温度斜率特性的值达到±0.1x10-9/°C,为1/200.另外,不引入湿气和灰尘的气密包装的适应性提高了可靠性.
这款OCXO有源晶振的参数规格如下表所示:

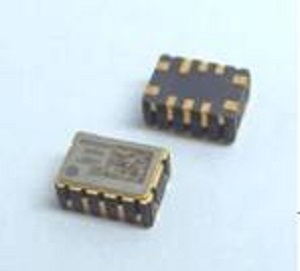

单单从尺寸上来看,确实可以称得上是世界最小级,因为一般的恒温晶振都是尺寸比较大的,长款均在十毫米以上,所以它多用在一些对尺寸要求不高,并且工作环境比较复杂的工业级产品之上,通信基站就是其中之一;而这款采用NDK最新制造技术生产的OCXO有源晶振的体积仅仅只有7.0*5.0mm.
当然,值得称赞的不仅仅是其外观封装尺寸,还有它的工作温度可高达+95摄氏度,对于工业级电子设备来说这样的温度承受力已经足够了.该恒温有源石英晶振输出逻辑采用LVCMOS(低压模式),这种输出方式有CMOS高驱动功率的性能,并且同等条件下相位噪声比CMOS更小.
日本电波株式会社即是我们常说的NDK晶振;众所周知,该公司在车载产品方面可以说是位居世界车载元件领域的首位的;但是从今年开始,该公司似乎开始大举进军5G行业,从年初至今推出的新品和产品性能优化的产品大部分都是可应用于5G通信或是5G基站的;这不前几日又推出了世界最小级5G基站恒温振荡器的开发技术. 为了在5G和本地5G的普及下实现高速,大容量通信和超低延迟通信,系统通过安装大量小型基站来覆盖该区域.这些小型基站将安装在室外钢管,屋顶,墙壁和其他狭窄空间的顶部,并且安装场所的环境将暴露在直射的阳光,风和雨中,使其比以前更加严格.
由于小型基站设备的内部组件受高密度安装和高温高湿的外部环境变化所导致的内部温度升高的影响,因此,紧凑的高稳定性晶体振荡器在高温下具有稳定的工作状态,具有良好的温度斜率特性且具有良好的相位噪声特性.
为了满足这些需求,我们通过开发专用的ASIC实现了小型化,该ASIC在单个芯片上包含所有振荡器电路,温度控制电路和OCXO的其他组件.
此外,通过利用从石英晶体生长到晶体振荡器制造的集成制造优势,我们开发了使用高Q晶体石英的小型SC切割振荡器,以实现高稳定性和低噪声5G系统所需.此外,与传统的高精度TCXO相比,温度斜率特性的值达到±0.1x10-9/°C,为1/200.另外,不引入湿气和灰尘的气密包装的适应性提高了可靠性.
这款OCXO有源晶振的参数规格如下表所示:
Dimensions | 7.0x5.0x3.3mm |
Nominal Frequency Range | 10MHzto50MHz |
Standard Frequency | 20M,30.72M,38.88M,48MHz |
Output | LVCMOS |
Supply Voltage[VCC] | DC+3.3V |
Power Consumption(whenstable) | Max.0.6W |
Operating Temperature Range | -40°Cto+95°C |
Frequency/Temperature Slope Characteristics | Typ.+/-0.1x10-9/°C |
Frequency/Temperature Characteristics | Max.+/-20x10-9 |
