大开眼界—拆解有源晶振内部结构原来是这样的

来源:http://www.taiheth.com 作者:taiheth 2014年02月26

      晶振分为有源晶振和无源晶振两大类型,这个大家都非常了解。但是还是经常遇到对晶振概念一概不知的采购商。口头上和客户解释有源晶振和无源晶振的区别也只是起到微乎其微的作用。因为这个要根据内部电路客户才能清楚自己想要的是哪一款晶振。而了解内部电路的也绝多数是工程师了,工程师也是很少出来询价了,假使就算真的询价了,还怕工程师不知道自己想要的是有源晶振还是无源晶振吗?

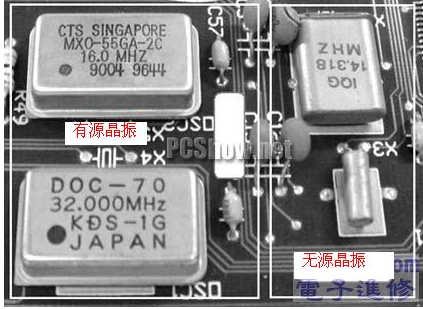

    无源晶振和有源晶振在外观上是无法肉眼区分的,而无源晶振和有源晶振在使用上也是非常大的差距的。无源晶振通常以2脚和4脚常见和使用,有源晶振就一定是4脚以上的了,四脚有源晶振使用比较广泛,2脚和4脚的无源晶振需要借助外部的时钟电路来产生振荡信号,自身则是无法振荡起来的。因此无源晶振是没有电压的,信号电平都是可以变化的,完全得根据起振电路来决定,同样的晶振可以适用于多种电压,达到多种不同的时钟信号压电要求,价格也比较低,两个脚的插件晶振,圆柱形状价格在0.09-0.14元左右,当然进口的就要贵一些了。0.36-0.55左右了,椭圆插件晶振,俗称49/S晶振,价格也都是0.2元到0.4左右。为什么会有区间价格了,并不是因为其所在的厂家不同,才会有这个区间价格,不然这个区间价也相差太远了,因为晶振的参数不同,而起到决定晶振价格性的参数主要有两个,第一个是品牌,工艺比较发达的日系品牌的晶振价格相对国产来说比较贵一点。第二个是晶振的精度值,精度越高的晶振价格相对精度低的来说比较贵,当然性能上也相对稳定些。第二个是负载电容,这个影响倒不是很大,但是比较偏的负载,价格就相对比较贵了。无源晶振相对于有源晶振来说,其主要缺点就是信号质量比较差,通常需要精确匹配外围电路,例如一些电容,电感,电阻等元器件。在更换不同频率的晶体时周边配置电路也需要做相对应的调整。使用时。建议采用精度较高的石英晶振,尽可能不要采用精度低的陶瓷晶振。

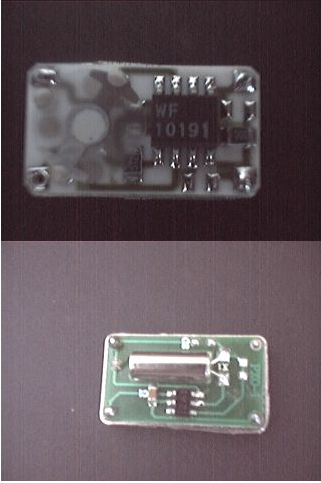

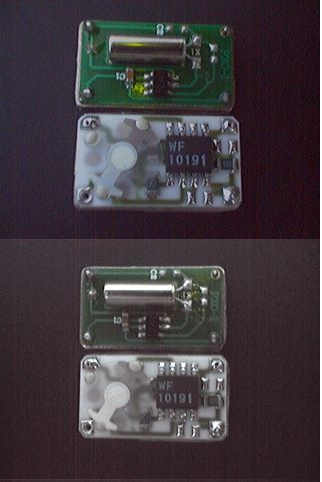

    有源晶振通常都是4脚以上的,是一个完整的振荡器,其中除了石英晶振之外,还有晶体管和电阻电容等元件,因此体积比较大。相比无源晶振来说,有源晶振信号质量比较好,性能稳定,而且连接方式也比较简单,无需复杂的配置电路。有源晶振相比无源晶振也有自身的缺陷,因其信号电平是固定的,所以需要选择好合适的输出电平,灵活性较差,价格也相对较高。对时序要求比较敏感的应用,还是有源晶振好,因为可以选用比较精密的晶振,甚至是高档的温补晶振,下面就让我们打开眼界,了解有源晶振的内部结构图到底是什么样的。




    有源晶振通常比无源晶振要厚一点,以前很多有源晶振都是插件的,现在市场普遍使用的都是表贴式的了。
