晶体振荡电路图设计
来源:http://www.taiheth.com 作者:泰河电子技术部 2015年07月04

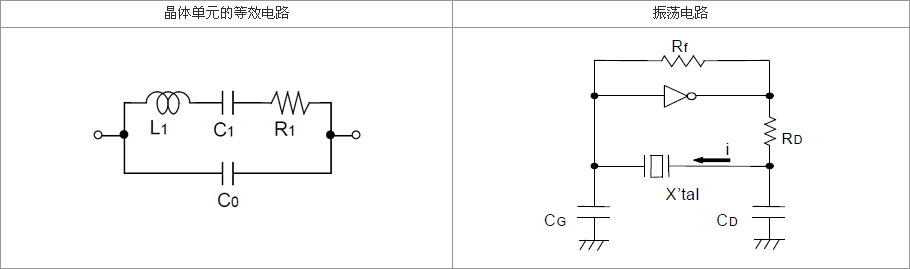

1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i²⋅Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)²。

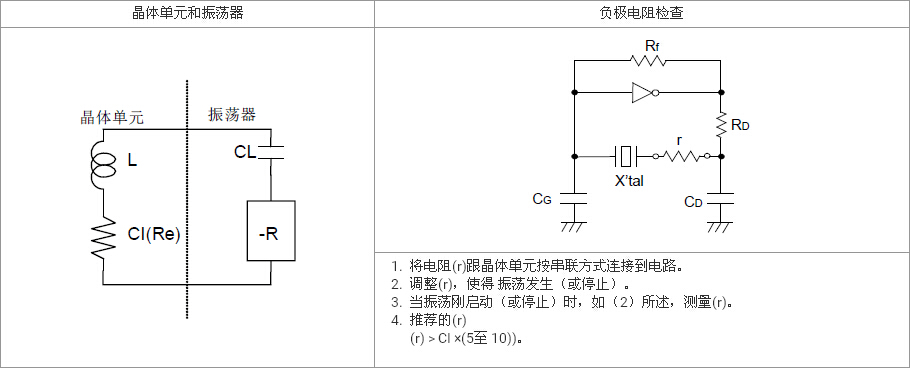

2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。

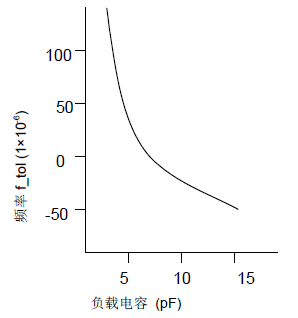

频率和负载电容特征图器

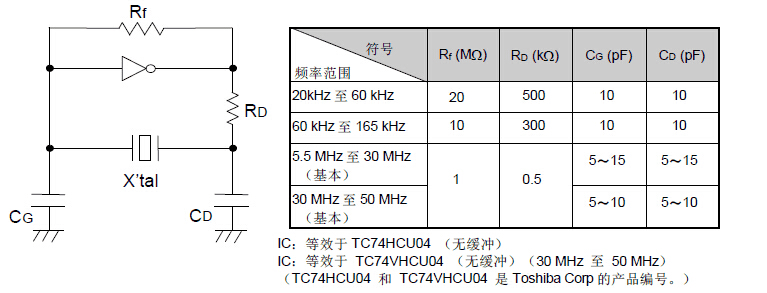

振荡回路参数设置参考
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i²⋅Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)²。
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。
频率和负载电容特征图器
振荡回路参数设置参考
