第一个要介绍的是【晶体无信号输出】的方法
1-1 测量信号输出的两个终端水晶使用示波器或频率计数器.如果没有信号输出,请按照步骤1到步骤1 - 4执行检查.如果有信号输出,终端的晶体(Xout),但在没有信号输出(新),请检查后的水晶step1-5步骤1 - 6.
1-2. 卸载水晶和测试频率和负载电容是否他们振动,满足你的规格使用专业测试机.你也可以寄给你的供应商为你测试它.
1-3. 如果有下列情况发生,水晶不振动,其负载电容不匹配你的规范,或者是一个电流频率和你的目标之间的巨大差距的频率,请把水晶给你的供应商进行质量分析.如果频率和负载电容满足您的规格,我们需要进行等效电路测试
1-4. 等效电路的测试
1-4-1. 一般来说,微处理器来自科耳皮兹电路的振荡电路显示如下:
Cd和Cg外部负载各,已建成的晶片组.(请参考规格的芯片集)
射频是反馈电阻with200KΩmΩ~ 1.这是建在芯片设置一般.
Rd限制与470Ω~ 1 kΩ电阻器.这种抵抗是不常见的电路只有电路所需电源.
1-4-2 稳定的振荡电路需要负电阻,其值应至少五次的水晶阻力.它可以写成| - r | > 5 Rr.
例如,要获得一个稳定的振荡电路,集成电路的负电阻的值必须低于-200Ω当晶体电阻的值40Ω.
1-4-3 “负阻”是衡量标准来评估一个振荡电路的质量.在某些情况下,如老化、热变化,电压变化,等.电路可能不振荡如果“Q”的价值很低.因此,它是非常重要的衡量负阻(- r)遵循下面的说明:
(1)连接电阻(R)的水晶系列
(2)调整R的值从一开始就指出的停止点振荡
(3)在振动测量R的值
(4)你将能够获得负电阻的值,| - R R + | = Rr,Rr =水晶阻力
注:连接电路的寄生电容会影响测量值
1-4-4如果晶体的参数是正常的,但它不是工作稳步在振荡电路中,我们将不得不找出集成电路的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况:
1.降低外部电容的值(Cd和Cg),和采取其他水晶与降低负载电容(CL)
2.采用水晶阻力较低(Rr).使用不平等的设计值的Cd和Cg
3.我们可以提高Cd的负载电容(Xout)和降低负载电容的Cg(鑫)提高输出的波形振幅鑫将用于后端电路
1 - 5当有信号输出Xout但不新,它代表的电极后,后端电路的功耗是极其巨大的.我们可以添加一个缓冲的输出电路之间及其后电极驱动端电路.
1 - 6除了上面提到的1 - 5的方法,你也可以按照三种方法在步骤1-4-4.请接触晶体或IC制造商的现场应用工程师为进一步援助,如果你的问题不能解决
第二 【系统不运行,是因为没有足够的输出波形振幅的晶体】
2 - 1请测量晶体的两个终端的信号使用示波器或频率计数器,如果频率不规范和输出波形的振幅是不足够的(例如,在+ / - 200 ppm),请按照步骤2 - 3步骤2 - 5
2 - 2各只与频率的公式如下:
FL = FR *(1 + C1 / 2 *(C0 + CL))
电容变化的曲线代表了变化而变化的频率变化(频率pullability):
如果频率来衡量频率计数器频率高于目标,我们应该增加的价值各(CL,或Cd & Cg)目标频率较低的频率,亦然.
请检查是否提高了波形振幅调整后的频率.如果是改善,表明,最初的设计电路的不调的最佳谐振点晶体.水晶谐振点调整后应该正常运转.
2 - 3如果波形振幅没有提高甚至频率非常接近目标的频率,我们可以用以下三种方法来改善:
方法1:降低外部电容的值(Cd,Cg),采用晶体较低的负载apacitance(CL).
方法2:采用水晶阻力较低(Rr).
方法3:使用Cd和Cg的设计不平等的价值观.
我们可以提高Cd的负载电容(Xout)和降低负载电容的Cg提高输出的波形振幅鑫将用于后端电路.
我们建议您使用上述方法节约成本和保证安全.
2 - 4使用频率计数器测量晶体确保调整频率仍然满足原始规范后的波形振幅已得到改进。如果频率不符合规范,请采用水晶与合适的CL值根据您的目标频率
2 - 5采用水晶CL如果频率较低的频率远高于目标,反之亦然
第三 【系统不是功能由于高输出频率的偏差】
3 - 1我们可以改善的问题,输出频率的偏差限制通过以下方法:
调整外部电容的值,Cd和Cg.
如果频率来衡量频率计数器高于目标的频率,我们应该增加外部电容CL(或Cd和Cg)的值,降低我们的目标频率,频率亦然.
采用水晶与不同的电容(CL)的价值.
采用水晶电容如果频率较低的频率远高于目标,反之亦然.
3 - 2检查是否使用示波器波形振幅是否正常,后采用正确的电容,频率调整目标。波形振幅的情况下萎缩是由于外部各添加,请使用方法2来调整频率(降低外部各和采用水晶与低电容)
第四 【频率输出只有三分之一的目标频率】
4 - 1下面的曲线代表晶体的电阻的特点:
水晶有各种振动模式等基本,第三次泛音,第五泛音,…等. .基本应用模式时,晶体的电阻是最低的,这意味着它的简单的晶体摆动.third-tone模式时,必须利用低频率反馈放大电路的基本模式,延伸不到第三个音调模式.因此,如果频率只有三分之一的目标频率,我们应该检查是否放大电路应用或其设置值是足够的,因为电路环境适用于基本模式而不是third-tone模式.
4 - 2电路可能不振荡如果放大电路没有应用或其设置值是不足够的.
4 - 3基本的应用模式和Third-Tone模式如下:
a.应用程序的基本模式 b.应用Third-Tone模式
4 - 4下表显示的匹配值L,C Third-Tone模式由不同频率:
3日泛音频率 l c
25 Mhz ~ 35 Mhz 22uH 220 pF
35 Mhz ~ 45 Mhz 5.5 uH 690 pF
45 Mhz ~ 60 Mhz 1.0 uH 1500 pF
60 Mhz ~ 80 Mhz 550 nh 2200 pF
80 Mhz ~ 100 Mhz 220 nh 4700 pF
第五 【频率输出目标频率的三倍】
5 - 1 这个问题的几率相对较小.请确定的频率反馈third-tone模式比基本模式的反馈放大电路.这个问题可能发生在放大电路是建立在芯片内集.为了解决这个问题,请采用third-tone模式晶体.
5 - 2 此外,不恰当的设计放大电路模式也可能导致电路振荡,"五音"模式或无法摆动.
以上均为在晶振销售中遇到的一些问题及处理办法,因信息量大,所例五条,可让大家学习及分享,剩下五条将会以最快的时间公布给大家.谢谢大家一直以来对泰河电子的信赖以及支持.本文未完侍续...
第一个要介绍的是【晶体无信号输出】的方法
1-1 测量信号输出的两个终端水晶使用示波器或频率计数器.如果没有信号输出,请按照步骤1到步骤1 - 4执行检查.如果有信号输出,终端的晶体(Xout),但在没有信号输出(新),请检查后的水晶step1-5步骤1 - 6.
1-2. 卸载水晶和测试频率和负载电容是否他们振动,满足你的规格使用专业测试机.你也可以寄给你的供应商为你测试它.
1-3. 如果有下列情况发生,水晶不振动,其负载电容不匹配你的规范,或者是一个电流频率和你的目标之间的巨大差距的频率,请把水晶给你的供应商进行质量分析.如果频率和负载电容满足您的规格,我们需要进行等效电路测试
1-4. 等效电路的测试
1-4-1. 一般来说,微处理器来自科耳皮兹电路的振荡电路显示如下:
Cd和Cg外部负载各,已建成的晶片组.(请参考规格的芯片集)
射频是反馈电阻with200KΩmΩ~ 1.这是建在芯片设置一般.
Rd限制与470Ω~ 1 kΩ电阻器.这种抵抗是不常见的电路只有电路所需电源.
1-4-2 稳定的振荡电路需要负电阻,其值应至少五次的水晶阻力.它可以写成| - r | > 5 Rr.
例如,要获得一个稳定的振荡电路,集成电路的负电阻的值必须低于-200Ω当晶体电阻的值40Ω.
1-4-3 “负阻”是衡量标准来评估一个振荡电路的质量.在某些情况下,如老化、热变化,电压变化,等.电路可能不振荡如果“Q”的价值很低.因此,它是非常重要的衡量负阻(- r)遵循下面的说明:
(1)连接电阻(R)的水晶系列
(2)调整R的值从一开始就指出的停止点振荡
(3)在振动测量R的值
(4)你将能够获得负电阻的值,| - R R + | = Rr,Rr =水晶阻力
注:连接电路的寄生电容会影响测量值
1-4-4如果晶体的参数是正常的,但它不是工作稳步在振荡电路中,我们将不得不找出集成电路的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况:
1.降低外部电容的值(Cd和Cg),和采取其他水晶与降低负载电容(CL)
2.采用水晶阻力较低(Rr).使用不平等的设计值的Cd和Cg
3.我们可以提高Cd的负载电容(Xout)和降低负载电容的Cg(鑫)提高输出的波形振幅鑫将用于后端电路
1 - 5当有信号输出Xout但不新,它代表的电极后,后端电路的功耗是极其巨大的.我们可以添加一个缓冲的输出电路之间及其后电极驱动端电路.
1 - 6除了上面提到的1 - 5的方法,你也可以按照三种方法在步骤1-4-4.请接触晶体或IC制造商的现场应用工程师为进一步援助,如果你的问题不能解决
第二 【系统不运行,是因为没有足够的输出波形振幅的晶体】
2 - 1请测量晶体的两个终端的信号使用示波器或频率计数器,如果频率不规范和输出波形的振幅是不足够的(例如,在+ / - 200 ppm),请按照步骤2 - 3步骤2 - 5
2 - 2各只与频率的公式如下:
FL = FR *(1 + C1 / 2 *(C0 + CL))

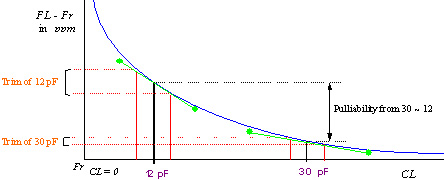

电容变化的曲线代表了变化而变化的频率变化(频率pullability):
如果频率来衡量频率计数器频率高于目标,我们应该增加的价值各(CL,或Cd & Cg)目标频率较低的频率,亦然.
请检查是否提高了波形振幅调整后的频率.如果是改善,表明,最初的设计电路的不调的最佳谐振点晶体.水晶谐振点调整后应该正常运转.
2 - 3如果波形振幅没有提高甚至频率非常接近目标的频率,我们可以用以下三种方法来改善:
方法1:降低外部电容的值(Cd,Cg),采用晶体较低的负载apacitance(CL).
方法2:采用水晶阻力较低(Rr).
方法3:使用Cd和Cg的设计不平等的价值观.
我们可以提高Cd的负载电容(Xout)和降低负载电容的Cg提高输出的波形振幅鑫将用于后端电路.
我们建议您使用上述方法节约成本和保证安全.
2 - 4使用频率计数器测量晶体确保调整频率仍然满足原始规范后的波形振幅已得到改进。如果频率不符合规范,请采用水晶与合适的CL值根据您的目标频率
2 - 5采用水晶CL如果频率较低的频率远高于目标,反之亦然
第三 【系统不是功能由于高输出频率的偏差】
3 - 1我们可以改善的问题,输出频率的偏差限制通过以下方法:
调整外部电容的值,Cd和Cg.
如果频率来衡量频率计数器高于目标的频率,我们应该增加外部电容CL(或Cd和Cg)的值,降低我们的目标频率,频率亦然.
采用水晶与不同的电容(CL)的价值.
采用水晶电容如果频率较低的频率远高于目标,反之亦然.
3 - 2检查是否使用示波器波形振幅是否正常,后采用正确的电容,频率调整目标。波形振幅的情况下萎缩是由于外部各添加,请使用方法2来调整频率(降低外部各和采用水晶与低电容)
第四 【频率输出只有三分之一的目标频率】
4 - 1下面的曲线代表晶体的电阻的特点:
水晶有各种振动模式等基本,第三次泛音,第五泛音,…等. .基本应用模式时,晶体的电阻是最低的,这意味着它的简单的晶体摆动.third-tone模式时,必须利用低频率反馈放大电路的基本模式,延伸不到第三个音调模式.因此,如果频率只有三分之一的目标频率,我们应该检查是否放大电路应用或其设置值是足够的,因为电路环境适用于基本模式而不是third-tone模式.
4 - 2电路可能不振荡如果放大电路没有应用或其设置值是不足够的.
4 - 3基本的应用模式和Third-Tone模式如下:
a.应用程序的基本模式 b.应用Third-Tone模式
4 - 4下表显示的匹配值L,C Third-Tone模式由不同频率:
3日泛音频率 l c
25 Mhz ~ 35 Mhz 22uH 220 pF
35 Mhz ~ 45 Mhz 5.5 uH 690 pF
45 Mhz ~ 60 Mhz 1.0 uH 1500 pF
60 Mhz ~ 80 Mhz 550 nh 2200 pF
80 Mhz ~ 100 Mhz 220 nh 4700 pF
第五 【频率输出目标频率的三倍】
5 - 1 这个问题的几率相对较小.请确定的频率反馈third-tone模式比基本模式的反馈放大电路.这个问题可能发生在放大电路是建立在芯片内集.为了解决这个问题,请采用third-tone模式晶体.
5 - 2 此外,不恰当的设计放大电路模式也可能导致电路振荡,"五音"模式或无法摆动.
以上均为在晶振销售中遇到的一些问题及处理办法,因信息量大,所例五条,可让大家学习及分享,剩下五条将会以最快的时间公布给大家.谢谢大家一直以来对泰河电子的信赖以及支持.本文未完侍续...
