IQD提供简单快速的振荡器测试方法
来源:http://www.taiheth.com 作者:泰河电子 2019年01月18
IQD提供简单快速的振荡器测试方法
所有零件都经过100%测试,才能确认产品的可靠性度值,IQD晶振公司是频率控制市场公认的晶振制造商,也是欧洲知名的有源晶振/无源晶振元件制造商之一,凭借40多年的频率产品制造经验,为客户提供全面的石英振荡器频率产品,IQD还为客户提供一系列工程支持服务,包括:应用支持,定制产品设计,样品开发,电气测试和筛选,频率,温度测试,加速老化,电路表征和MTIE,TDEV测试等服务支持.

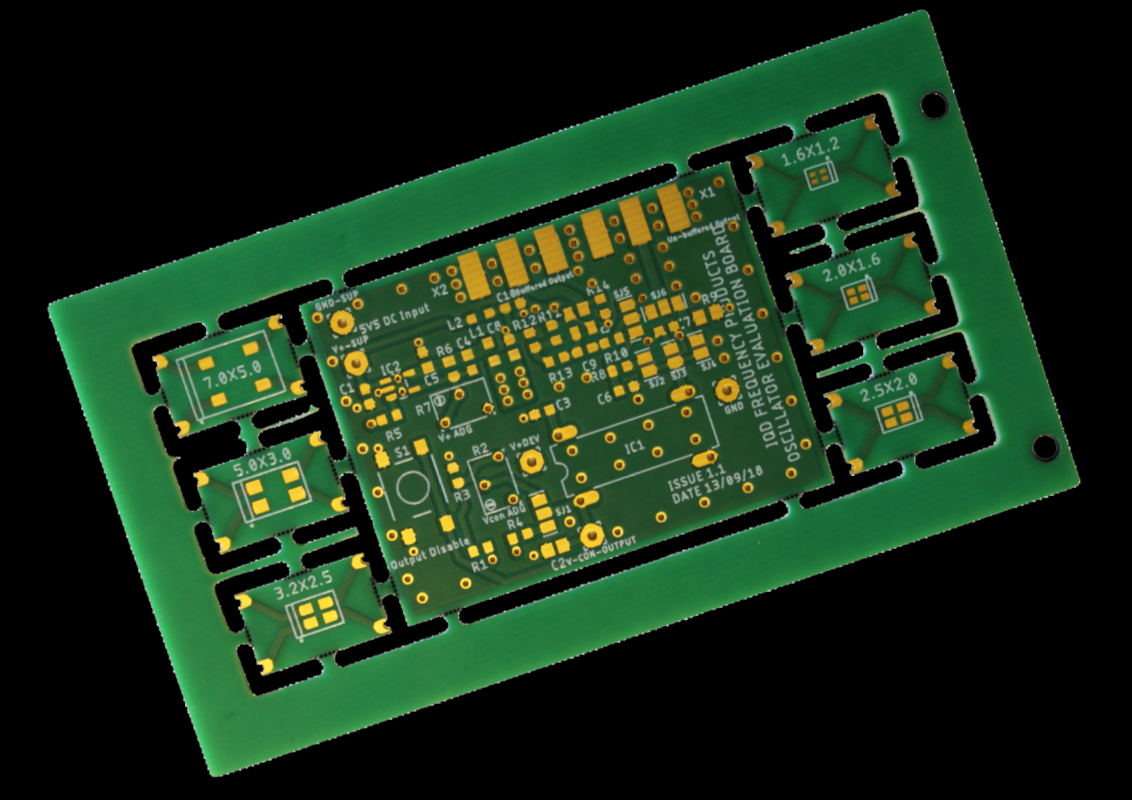

你有多少次认为你希望你有一种快速而简单的测试振荡器的方法?现在无需担心设计和构建自己的测试电路,因为您可以使用IQD和我们的分销商提供的新IOSC-EV板,这可用于测试标准表面贴装时钟晶体振荡器,VCXO或TCXO/VCTCXO,IOSC-EV电路板配有六个较小的电路板,可以从主板侧面卡入,并可以焊接不同尺寸的4焊盘封装振荡器,然后可以将较小的板焊接到主PCB上,六种不同的封装尺寸分别为:1.6x1.2mm,2.0x1.6mm,2.5x2.0mm,3.2x2.5mm,5.0x3.2mm和7.0x5.0mm. 评估板有两种选择,第一种是非填充PCB,其提供操作测试电路所需的材料清单,第二种选择是准备使用的填充板,由于电源噪声会影响振荡器的频率,IOSC-EV板包括一个稳压和滤波电源,可以设置在1.8V和5.0V之间,这使您可以在理想情况下从振荡器中看到最佳性能,但是我们知道,在测试过程中,您可能需要在电源轨上注入噪声并监控效果,因此IOSC板还包括直接向PCB供电的选项.

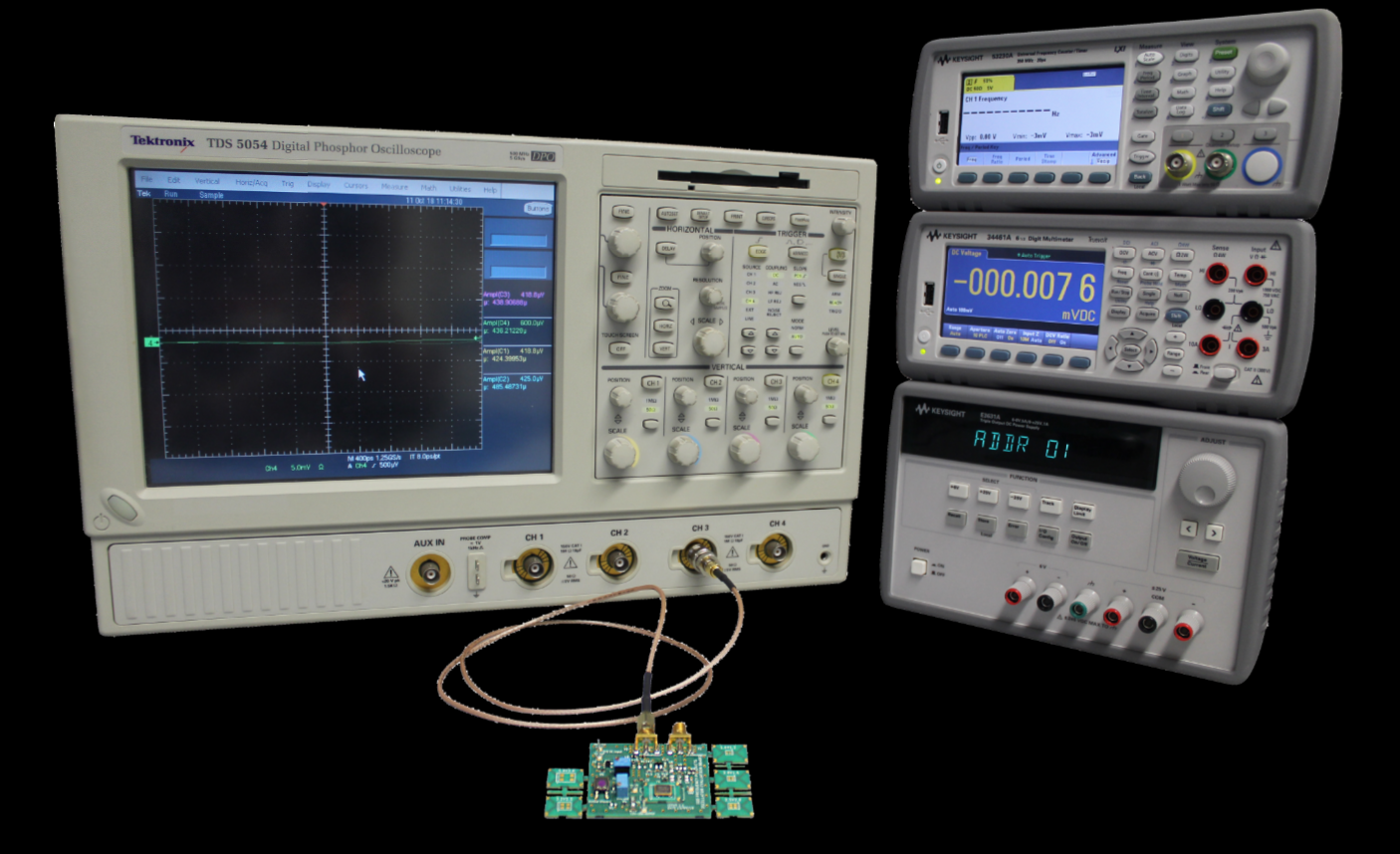

可以通过手动开关测试启用/禁用功能,以观察对电流消耗的影响,如果您想测量启用时间,还可以从数字源驱动此输入高或低,对于带有电压控制输入的产品,例如VCXO晶振或TCXO,PCB上有一个电位计,可以调整频率容差和焊接效果,使频率达到标称值,您也可以使用它来手动调节电压控制输入并测量对频率的影响,对于VCTCXO等敏感产品,可以选择修剪公差,测量电位器电阻,然后更换固定电阻以降低噪声,从而实现最佳稳定性,抖动和相位噪声. 在输出级,IOSC-EV板提供三种负载配置,CMOS输出可以端接到15pF负载,然后进行缓冲,以提供50欧姆的输出阻抗,可以直接连接到频率计数器等测试设备,截止的正弦波输出可以终止于10kh,10pF负载,然后进行缓冲,以提供50欧姆的输出阻抗,可以直接终止于测试设备,石英晶体振荡器输出也可以直接访问,无需任何缓冲器或负载,这对某些测试设置非常有用,但建议不要设置错误,否则会对振荡器产生不利影响,所有这些输出都在SMA连接器中终止.
IQD晶振作为高度专业化基于光刻工艺的石英晶振,振荡器和传感器的全球授权制造商,发制造的产品为世界各地的航空航天,汽车,通信,计算,消费和工业领域设备所指定使用,所有产品均可通过销售办事处或遍布全球的分销网络并且直接获得,从低成本商用级产品到高可靠性工业和汽车应用,产品内容包括:石英晶体,时钟振荡器,AEC-Q200车载晶振,TS16949晶体,振荡器,VCXO,TCXO,OCXO,GPS纪律OCXO和,铷振荡器等系列.
所有零件都经过100%测试,才能确认产品的可靠性度值,IQD晶振公司是频率控制市场公认的晶振制造商,也是欧洲知名的有源晶振/无源晶振元件制造商之一,凭借40多年的频率产品制造经验,为客户提供全面的石英振荡器频率产品,IQD还为客户提供一系列工程支持服务,包括:应用支持,定制产品设计,样品开发,电气测试和筛选,频率,温度测试,加速老化,电路表征和MTIE,TDEV测试等服务支持.
你有多少次认为你希望你有一种快速而简单的测试振荡器的方法?现在无需担心设计和构建自己的测试电路,因为您可以使用IQD和我们的分销商提供的新IOSC-EV板,这可用于测试标准表面贴装时钟晶体振荡器,VCXO或TCXO/VCTCXO,IOSC-EV电路板配有六个较小的电路板,可以从主板侧面卡入,并可以焊接不同尺寸的4焊盘封装振荡器,然后可以将较小的板焊接到主PCB上,六种不同的封装尺寸分别为:1.6x1.2mm,2.0x1.6mm,2.5x2.0mm,3.2x2.5mm,5.0x3.2mm和7.0x5.0mm. 评估板有两种选择,第一种是非填充PCB,其提供操作测试电路所需的材料清单,第二种选择是准备使用的填充板,由于电源噪声会影响振荡器的频率,IOSC-EV板包括一个稳压和滤波电源,可以设置在1.8V和5.0V之间,这使您可以在理想情况下从振荡器中看到最佳性能,但是我们知道,在测试过程中,您可能需要在电源轨上注入噪声并监控效果,因此IOSC板还包括直接向PCB供电的选项.
可以通过手动开关测试启用/禁用功能,以观察对电流消耗的影响,如果您想测量启用时间,还可以从数字源驱动此输入高或低,对于带有电压控制输入的产品,例如VCXO晶振或TCXO,PCB上有一个电位计,可以调整频率容差和焊接效果,使频率达到标称值,您也可以使用它来手动调节电压控制输入并测量对频率的影响,对于VCTCXO等敏感产品,可以选择修剪公差,测量电位器电阻,然后更换固定电阻以降低噪声,从而实现最佳稳定性,抖动和相位噪声. 在输出级,IOSC-EV板提供三种负载配置,CMOS输出可以端接到15pF负载,然后进行缓冲,以提供50欧姆的输出阻抗,可以直接连接到频率计数器等测试设备,截止的正弦波输出可以终止于10kh,10pF负载,然后进行缓冲,以提供50欧姆的输出阻抗,可以直接终止于测试设备,石英晶体振荡器输出也可以直接访问,无需任何缓冲器或负载,这对某些测试设置非常有用,但建议不要设置错误,否则会对振荡器产生不利影响,所有这些输出都在SMA连接器中终止.
IQD晶振作为高度专业化基于光刻工艺的石英晶振,振荡器和传感器的全球授权制造商,发制造的产品为世界各地的航空航天,汽车,通信,计算,消费和工业领域设备所指定使用,所有产品均可通过销售办事处或遍布全球的分销网络并且直接获得,从低成本商用级产品到高可靠性工业和汽车应用,产品内容包括:石英晶体,时钟振荡器,AEC-Q200车载晶振,TS16949晶体,振荡器,VCXO,TCXO,OCXO,GPS纪律OCXO和,铷振荡器等系列.
