手机晶振26MHZ

来源:http://www.taiheth.com 作者:taiheth 2012年05月17

    手机中用到的26M石英晶振一般都是应用于手机中的蓝牙,wifi,USB等通讯类的器件。26M晶振广泛应用于消费类电子,一般都为贴片晶振较多。

   关于26M贴片晶振如何焊接?首先在焊盘上镀上适量的焊锡,热风枪使用小嘴喷头,温度调到200℃~300℃,风速调至1~2挡,当温度和风速稳定后,一只手用镊子夹住元器件放置到焊接的位置上,注意要放正。另一只手拿稳热风枪,使喷头离待拆元器件保持垂直,距离1cm~3cm,均匀加热,待26M贴片晶振周围焊锡熔化后移走热风枪,焊锡冷却后移走镊子。怎么确认贴片晶振的方向。

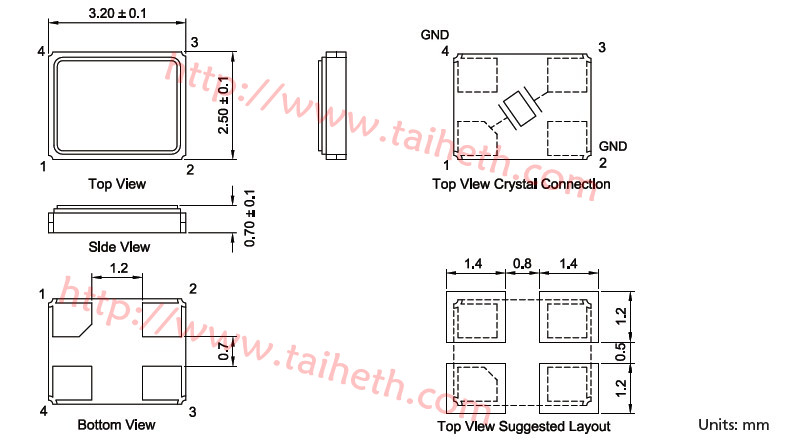

  以上是一张3225mm体积的贴片晶振。脚位焊接的方向大家应该都清楚了,从左到右顺着数过来。或者是看脚位优点缺口就是1脚。依次顺着数。
